Savez-vous que votre tableau électrique, souvent invisible et cœur de votre installation, est la première ligne de défense contre les risques électriques à la maison ? Un tableau mal configuré peut provoquer des incendies ou des électrocutions. Ce guide complet du tableau électrique 2025 explique sa composition, les normes NF C 15-100 et le choix des composants pour une sécurité optimale. Découvrez comment dimensionner votre coffret avec 20% de modules réservés, intégrer des modules connectés pour maîtriser votre consommation et protéger vos appareils avec des interrupteurs différentiels adaptés. Que vous rénoviez un tableau électrique maison ancien ou installiez un système neuf, ce guide vous accompagne étape par étape pour garantir sécurité et conformité. Transformez ce cœur de l’installation en un outil au service de votre confort et de la transition écologique, où chaque détail compte pour une maison sûre et économe.
Qu’est-ce qu’un Tableau Électrique ? Rôle et Fonctionnement
Définition et fonction principale
Savez-vous ce qui protège votre famille des risques électriques ? Le tableau électrique est le cerveau de votre installation. Il distribue le courant et protège vos biens et vos proches.
Sans lui, chaque ampoule allumée serait un risque. Il agit comme un chef d’orchestre. Tous les circuits passent par lui pour une gestion sécurisée.
Le tableau électrique moderne est le cœur de l’installation domestique. Il distribue le courant de manière conforme à la norme NF C 15-100. Ses fonctions principales sont de répartir l’électricité, de commander les circuits et de protéger les personnes et les biens. Installé dans la GTL (Gaine Technique du Logement) de dimensions 60×25 cm, il doit être positionné de sorte que les manettes se situent entre 0,90 m et 1,80 m du sol pour garantir l’accessibilité et la sécurité d’usage.
Les éléments constitutifs d’un tableau électrique
Un tableau électrique maison comprend plusieurs composants clés : les disjoncteurs, les interrupteurs différentiels et les borniers de terre. Chacun joue un rôle vital pour la sécurité de votre installation électrique.

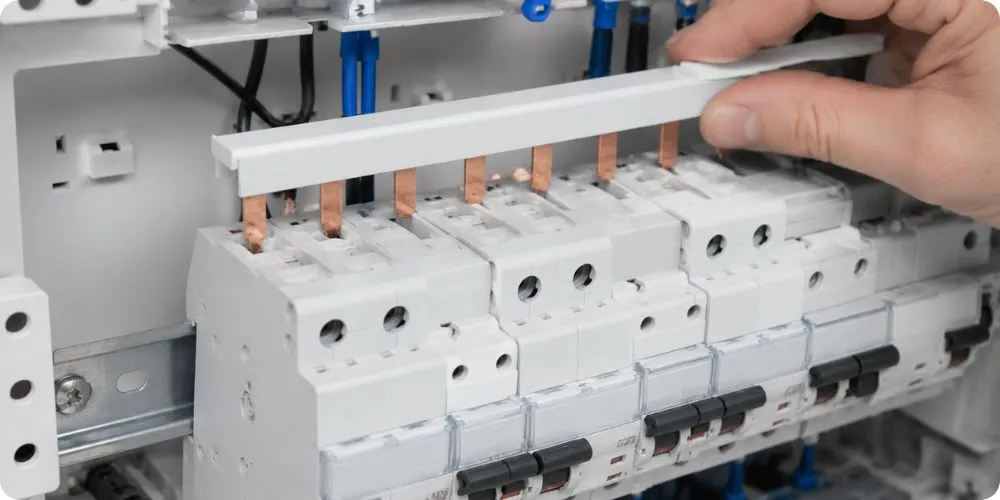

Les peignes électriques organisent et simplifient le câblage. Le parafoudre protège vos équipements contre les surtensions. La GTL centralise tous ces éléments dans un espace dédié et accessible.
Modules principaux d’un tableau électrique :
- Interrupteurs différentiels 30 mA (minimum 2 obligatoires) : Type AC pour l’éclairage et les prises classiques, Type A pour le lave-linge et les plaques de cuisson, Type F pour les équipements sensibles comme l’informatique ou le chauffe-eau. Chaque interrupteur différentiel protège maximum 8 circuits.
- Disjoncteurs divisionnaires calibrés : 10A pour l’éclairage, 16A pour les prises de courant, 20A pour le chauffage. Ils protègent contre les surcharges et les courts-circuits.
- Borniers et peignes : Les borniers centralisent la mise à la terre et les peignes distribuent le courant de manière organisée, simplifiant considérablement le câblage du tableau électrique.
- Parafoudre : Obligatoire si l’indice kéraunique dépasse 25, il est fortement recommandé dans tous les cas pour protéger vos équipements.
- Modules optionnels : Les délesteurs gèrent la puissance en temps réel, les contacteurs jour/nuit pilotent le chauffe-eau pour optimiser la consommation.
Pour décrypter ce type de représentation, consultez notre guide des symboles électriques normalisés.
Tableau électrique neuf vs rénovation : les différences
En construction neuve, la GTL est obligatoire dès la conception du tableau électrique. Elle intègre l’ETEL (Espace Technique Électrique du Logement) avec des dimensions strictes de 60 cm de large et 25 cm de profondeur. Les normes sont appliquées dès le départ, garantissant une installation conforme.
Pour une rénovation, la GTL devient obligatoire si vous procédez à une redistribution des cloisons. Dans les autres cas, elle est fortement recommandée pour garantir la conformité et la sécurité future de votre installation. Rénover un tableau électrique maison vétuste (antérieur à 1991) dans le cadre d’une mise en sécurité est une priorité absolue pour éviter tout risque d’incendie lié à l’absence de mise à la terre.
Les disjoncteurs sont obligatoires depuis la version 2015 de la norme NF C 15-100. Les fusibles à vis sont désormais interdits et doivent être remplacés. Les disjoncteurs réarmables sont plus sûrs et plus rapides à réarmer après un déclenchement. En rénovation d’un tableau électrique, leur remplacement évite les risques d’incendie et d’électrocution. La norme impose également de prévoir 20% d’emplacements libres pour vos extensions futures.
Composition du Coffret Électrique : Tous les Équipements Expliqués
Conforme à la norme NF C 15-100, un tableau électrique bien organisé assure la sécurité et la longévité de votre installation électrique. Maîtriser sa composition vous protège contre les risques électriques et vous évite des pannes graves.
Le disjoncteur de branchement (DB ou AGCP)
Le disjoncteur de branchement, également appelé AGCP (Appareil Général de Commande et de Protection), se situe en amont du tableau électrique. Il coupe l’arrivée d’électricité depuis le réseau en cas de surcharge ou de défaut. Placé dans la GTL et accessible par Enedis, il est plombé par le gestionnaire de réseau pour garantir la sécurité.
Calibré selon votre puissance souscrite (15A pour 3kVA, 30A pour 6kVA, 45A pour 9kVA, 60A pour 12kVA), il protège votre installation contre les surintensités. Équipé d’un différentiel de 500 mA, il assure également la protection contre les défauts d’isolement. Sa manette doit être accessible entre 0,90 m et 1,80 m du sol. C’est la première ligne de défense essentielle de votre installation.
Les interrupteurs différentiels (ID)
Les interrupteurs différentiels 30 mA protègent contre l’électrocution en mesurant la différence de courant entre phase et neutre. Dès qu’une fuite dépasse 30 mA, ils coupent automatiquement le circuit en quelques millisecondes. Cette sensibilité de 30 mA est obligatoire pour tous les circuits domestiques du tableau électrique.
Types d’interrupteurs différentiels :
- Type AC : pour les circuits d’éclairage et les prises classiques (courant alternatif uniquement)
- Type A : obligatoire pour le lave-linge, les plaques de cuisson et les appareils électroménagers à moteur (détecte les fuites en courant alternatif et continu)
- Type F : recommandé pour les ordinateurs, équipements informatiques, systèmes de sécurité ou chauffe-eau, car il évite les déclenchements intempestifs lors des microcoupures
La norme impose un minimum de deux interrupteurs différentiels par logement, dont au moins un type A. Chaque interrupteur différentiel protège au maximum 8 circuits (disjoncteurs divisionnaires). Cette répartition optimise la sécurité et évite qu’une panne sur un circuit ne coupe toute l’installation du tableau électrique.
Les disjoncteurs divisionnaires
Chaque circuit électrique possède son propre disjoncteur divisionnaire qui le protège contre les surcharges et les courts-circuits. Le calibre de chaque disjoncteur est adapté à la fonction du circuit et à la section des câbles utilisés dans votre tableau électrique.
Calibres standards selon les circuits :
- Éclairage : 10A (maximum 16A autorisé) avec câbles de 1,5 mm² – maximum 8 points lumineux par circuit
- Prises de courant : 16A pour 8 prises ou 20A pour 12 prises avec câbles de 2,5 mm²
- Circuits dédiés (four, lave-linge) : 20A avec câbles de 2,5 mm²
- Plaques de cuisson : 32A avec câbles de 6 mm²
- Chauffage électrique : 20A avec câbles de 2,5 mm² (puissance maximale de 4500W)
Courbes de déclenchement :
- Courbe B : pour l’éclairage (déclenchement rapide)
- Courbe C : pour les prises et circuits classiques (usage courant domestique)
- Courbe D : pour les moteurs et transformateurs (supporte les appels de courant au démarrage)
Pour un appartement T3, comptez au minimum 2 circuits d’éclairage et 4 circuits de prises dans votre tableau électrique. Les circuits de chauffage nécessitent des disjoncteurs dédiés pour garantir une sécurité optimale.
Le parafoudre : quand est-il obligatoire ?
Le parafoudre protège votre installation contre les surtensions causées par la foudre en déviant les pics de tension vers la terre. Il est obligatoire dans deux situations précises pour tout tableau électrique :
- Zones à risque élevé : indice kéraunique (Nk) supérieur à 25 (nombre de jours d’orage par an)
- Proximité d’un paratonnerre installé sur le bâtiment
Le type 2 (capacité de 5 à 10 kA) est le plus couramment utilisé et suffit pour la majorité des résidences. Dans les régions à risque élevé comme le Sud-Est de la France (Nk > 25), son installation est cruciale pour éviter les dommages matériels sur vos équipements électroniques sensibles.
Même lorsqu’il n’est pas obligatoire, il est fortement recommandé de l’installer dans votre tableau électrique pour protéger vos appareils coûteux (informatique, électroménager, équipements domotiques) contre les surtensions du réseau électrique.
Le délesteur et le contacteur jour/nuit (optionnels)
Le contacteur jour/nuit active automatiquement votre chauffe-eau pendant les heures creuses, vous permettant de réduire votre facture d’électricité d’environ 15%. Relié au signal de votre compteur Linky ou transmis par votre fournisseur, il optimise la consommation de vos équipements non prioritaires depuis le tableau électrique.
Le délesteur surveille votre consommation électrique en temps réel et coupe temporairement les circuits non prioritaires lors des pics de consommation. Il évite ainsi les déclenchements du disjoncteur de branchement et vous permet d’optimiser votre abonnement en limitant la puissance souscrite nécessaire.
La Gaine Technique Logement (GTL) : obligation et installation
La GTL regroupe tous les équipements électriques et de communication dans un espace dédié. Obligatoire pour les constructions neuves et les rénovations majeures, elle centralise la sécurité et la fonctionnalité de votre tableau électrique.
Dimensions réglementaires : 60 cm de large × 25 cm de profondeur minimum
Elle doit être installée dans un espace accessible (idéalement dans l’entrée ou le cellier), loin des zones humides comme la salle de bain ou la buanderie. Les manettes des disjoncteurs doivent être positionnées entre 0,90 m et 1,80 m du sol pour garantir un accès sécurisé et ergonomique.
La GTL se compose de trois parties distinctes :
- Platine haute : disjoncteur de branchement (AGCP)
- Partie centrale : tableau électrique et l’ensemble de ses modules
- Partie basse : coffret de communication (box internet, fibre optique, téléphone)
Cet espace facilite grandement l’entretien et les futures évolutions de votre tableau électrique, comme l’ajout de bornes de recharge électrique ou de systèmes domotiques.
Dimensionnement du Tableau Électrique : Calculer Vos Besoins
Nombre de modules nécessaires selon la surface du logement
Le dimensionnement d’un tableau électrique maison dépend directement de la surface habitable et du nombre de circuits à protéger. Voici les recommandations de la norme NF C 15-100 :
Studio ou T1 (moins de 35 m²) : 1 à 2 rangées (13 à 26 modules) avec une réserve obligatoire de 20% (minimum 3 modules libres)
T2/T3 (35 à 100 m²) : 2 à 3 rangées (26 à 39 modules) avec un minimum de 5 modules libres
T4 et plus (plus de 100 m²) : 3 à 4 rangées (39 à 52 modules) avec une réserve de 8 à 10 modules
Respecter la norme NF C 15-100 lors du dimensionnement de votre tableau électrique vous évite les surcharges et garantit une installation évolutive pour vos futurs besoins : borne de recharge électrique, équipements domotiques, climatisation, extension de l’habitat.
Répartition des circuits par interrupteur différentiel
La norme limite à 8 circuits maximum par interrupteur différentiel. Cette règle permet d’éviter qu’une panne sur un seul circuit n’impacte trop d’équipements simultanément dans votre logement.
Stratégie de répartition intelligente dans votre tableau électrique :
- Répartissez les circuits critiques (éclairage principal, congélateur, système d’alarme) entre différents interrupteurs différentiels pour éviter une panne totale en cas de déclenchement
- ID type AC : éclairage général et prises classiques
- ID type A : lave-linge, lave-vaisselle, plaques de cuisson
- ID type F dédié : équipements sensibles (informatique, alarme), pompe à chaleur, climatisation
Équilibrez les charges entre les différentes phases pour garantir un fonctionnement stable du tableau électrique. Cela réduit les risques de déclenchement intempestif et améliore la durabilité globale de votre installation.
Section des câbles et calibre des disjoncteurs (tableau récapitulatif)
Correspondance entre circuits, section de fil et calibre du disjoncteur (Norme NF C 15-100)
| Type de circuit | Section de câble (mm²) | Calibre du disjoncteur (A) | Nombre de points/prises max. |
|---|---|---|---|
| Circuit Éclairage | 1,5 mm² | 10 A (max 16A) | 8 points lumineux |
| Circuit Prises de courant | 2,5 mm² | 16 A ou 20 A | 8 prises (16A) ou 12 prises (20A) |
| Circuit Four dédié | 2,5 mm² | 20 A | 1 prise |
| Circuit Lave-linge dédié | 2,5 mm² | 20 A | 1 prise |
| Circuit Plaques de cuisson | 6 mm² | 32 A | 1 prise ou sortie de câble |
| Circuit Chauffage électrique | 2,5 mm² | 20 A | Jusqu’à 4500 W |
Dans un tableau électrique maison, la section des câbles et le calibre des disjoncteurs doivent correspondre. Un fil sous-dimensionné sur un circuit puissant va surchauffer, créant ainsi un risque d’incendie. À l’inverse, un disjoncteur surdimensionné ne protégera pas efficacement le câble en cas de surcharge.
Par exemple, pour un circuit de chauffage de 4500 W : vous devez utiliser obligatoirement un câble de 2,5 mm² et un disjoncteur de 20 A dans votre tableau électrique. Confiez l’installation à un professionnel qualifié pour garantir la conformité à la norme NF C 15-100 et une sécurité optimale.
Installation et Remplacement d’un Tableau Électrique
Le tableau électrique centralise et sécurise la distribution de l’électricité dans votre logement. Conforme à la norme NF C 15-100, il vous protège contre les surcharges et réduit les risques d’incendie. Une installation correcte de votre tableau électrique optimise également votre consommation et facilite l’entretien futur.
Prérequis et règles de sécurité
Coupez le disjoncteur général (AGCP) avant toute intervention sur votre tableau électrique. Vérifiez ensuite l’absence de tension avec un VAT (Vérificateur d’Absence de Tension) conforme à la norme NFC18-510. Cette simple mesure réduit les risques d’électrocution de 95% selon les données de l’INRS. Testez systématiquement votre VAT avant et après chaque mesure pour garantir son bon fonctionnement.
Équipements de protection individuelle (EPI) obligatoires :
- Gants isolants (classe 0 minimum pour la basse tension)
- Lunettes de protection contre les arcs électriques
- Chaussures de sécurité isolantes
- Casque de protection si vous travaillez en hauteur
Ces mesures de sécurité sont essentielles pour votre protection lors de toute intervention sur un tableau électrique. Ne travaillez jamais seul sur une installation électrique sous tension.
Étapes d’installation d’un tableau électrique neuf
1. Choix de l’emplacement
Le tableau électrique doit être installé dans la GTL (dimensions 60×25 cm minimum). Évitez les zones humides. Les manettes doivent être entre 0,90 et 1,80 m du sol.
2. Fixation et raccordement
Fixez solidement le coffret au mur avec des chevilles adaptées. Reliez phase, neutre et terre au disjoncteur de branchement. Clipsez les interrupteurs différentiels sur le rail DIN, puis installez les disjoncteurs divisionnaires (10A éclairage, 16-20A prises, 20A appareils dédiés, 32A plaques cuisson). Utilisez des peignes pour simplifier le câblage.
3. Câblage et tests
Raccordez chaque circuit à son disjoncteur. Dénudez les fils sur 10-12 mm et serrez fermement. Étiquetez clairement chaque circuit. Testez les interrupteurs différentiels (bouton « TEST ») et vérifiez la continuité de terre avant mise sous tension.
Réserve obligatoire : 20% d’emplacements libres (minimum 6 modules pour logements collectifs).
Remplacement d’un tableau vétuste
Signes nécessitant un remplacement urgent :
- Disjonctions fréquentes sans cause identifiée
- Fils dénudés ou gaines détériorées
- Absence de mise à la terre (installations avant 1991)
- Fusibles à vis (interdits depuis 2015)
- Traces de brûlure, odeur de plastique brûlé
- Tableau saturé sans possibilité d’extension
Méthodologie :
- Photographiez et étiquetez tous les fils avant démontage
- Testez l’état des câbles : conservez les conformes, remplacez les dégradés
- Installez le nouveau tableau en respectant les normes (GTL, réserve 20%)
- Ajoutez la mise à la terre si absente
Les installations avant 1991 sans mise à la terre présentent un risque majeur d’incendie. Leur remplacement est une priorité absolue.
Faire appel à un électricien : quand est-ce obligatoire ?
L’attestation Consuel est obligatoire pour toute installation de tableau électrique neuve ou pour toute rénovation électrique complète impliquant une modification du tableau. Seul un électricien certifié et qualifié peut délivrer cette attestation qui garantit la conformité à la norme NF C 15-100.
L’électricien qualifié procède à la vérification de votre tableau électrique :
- Hauteurs réglementaires (manettes, prises de courant, points lumineux)
- Sections de câbles adaptées aux calibres des disjoncteurs
- Protections différentielles conformes aux exigences
- Liaison équipotentielle et qualité de la mise à la terre
- Conformité des schémas unifilaire et de position
Il dépose ensuite l’attestation Consuel auprès d’Enedis pour autoriser la mise en service ou le raccordement de votre tableau électrique. Sans cette attestation, aucun raccordement au réseau n’est possible, et votre assurance habitation peut légitimement refuser de couvrir un sinistre d’origine électrique.
Conformité et Réglementation : Norme NF C 15-100

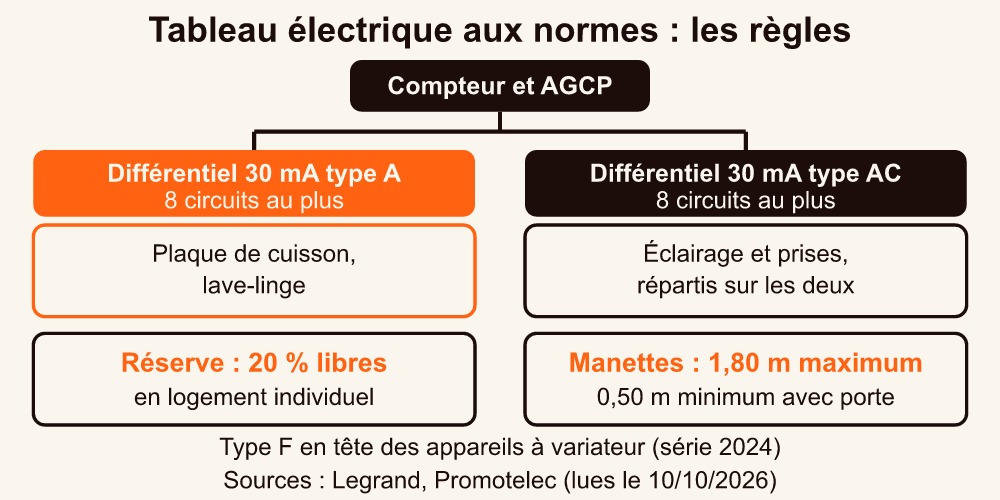

Les exigences de la norme NF C 15-100 pour le tableau électrique
Toute installation de tableau électrique domestique doit respecter la norme NF C 15-100, référentiel obligatoire qui définit précisément les règles de sécurité pour les installations en basse tension. Cette norme impose des exigences strictes et détaillées pour les tableaux électriques. Pour comprendre l’ensemble des obligations de cette réglementation (circuits par pièce, équipements obligatoires, protections différentielles), consultez notre guide complet de la norme NF C 15-100.
Les exigences principales pour le tableau électrique sont les suivantes :
- Minimum deux interrupteurs différentiels 30 mA (le type A est obligatoire pour le lave-linge et les plaques de cuisson, le type AC pour les prises et l’éclairage)
- Disjoncteurs divisionnaires adaptés (10A pour l’éclairage, 16-20A pour les prises) pour protéger contre les surcharges et les courts-circuits – les fusibles à vis sont interdits
- Hauteur d’installation réglementaire : les manettes doivent se situer entre 0,90 m et 1,80 m du sol (ou à partir de 0,50 m si le coffret est équipé d’une porte)
- Réserve d’extension obligatoire : 20% de modules libres pour les logements individuels, avec un minimum de 6 modules pour les logements collectifs
- GTL obligatoire installée dans l’ETEL (dimensions 60×25 cm), en dehors des volumes de sécurité des pièces d’eau
- Repérage clair et indélébile de chaque circuit avec des étiquettes durables
Ces règles permettent d’éviter les risques électriques majeurs (incendie, électrocution) et les pénalités légales. Elles sont essentielles pour votre sécurité et pour garantir la conformité légale de votre tableau électrique.
Attestation Consuel : quand est-elle nécessaire ?
L’attestation Consuel est obligatoire dans les situations suivantes pour un tableau électrique :
- Installation électrique neuve (construction)
- Rénovation électrique totale avec coupure du compteur
- Augmentation de la puissance souscrite nécessitant le changement du disjoncteur de branchement
- Installation de panneaux solaires photovoltaïques
- Installation d’une borne de recharge IRVE (Infrastructure de Recharge de Véhicule Électrique)
Délivrée par l’organisme Consuel après une vérification approfondie du tableau électrique, elle certifie la conformité à la norme NF C 15-100. Sans cette attestation, Enedis refuse la mise en service ou le raccordement au réseau. Le processus comprend une inspection détaillée selon le type de travaux réalisés (attestation jaune pour les particuliers, bleue pour les professionnels, violette pour la production d’électricité).
Conservez précieusement ce document : il vous sera demandé en cas de vente du bien, de mise en location ou lors d’un sinistre pour l’indemnisation par votre assurance.
Diagnostic électrique obligatoire (vente/location > 15 ans)
Pour toute vente ou location d’un logement dont l’installation électrique a plus de 15 ans, un diagnostic du tableau électrique est obligatoire et doit être réalisé avant la signature.
Réalisé par un diagnostiqueur certifié et indépendant, il vérifie minutieusement :
- L’état général des circuits et des protections du tableau électrique
- La conformité des disjoncteurs et interrupteurs différentiels
- La présence effective et la qualité de la mise à la terre
- L’identification précise des risques (câbles endomagés, protections insuffisantes, équipements vétustes ou dangereux)
Durée de validité du diagnostic :
- Pour une vente : 3 ans à compter de la date de réalisation
- Pour une location : 6 ans
Le diagnostic électrique est intégré au DDT (Dossier de Diagnostic Technique) qui doit être remis à l’acquéreur ou au locataire. Pour optimiser la sécurité de votre logement, il est recommandé de le renouveler tous les 5 ans même en dehors de toute obligation légale.
Entretien et Dépannage de Votre Installation Électrique
Vérifications régulières à effectuer
Test mensuel des interrupteurs différentiels
Testez chaque interrupteur différentiel une fois par mois en appuyant sur le bouton « TEST ». L’interrupteur doit se déclencher instantanément. Ce test simple assure votre protection contre les risques d’électrocution.
Contrôle visuel trimestriel
Inspectez votre tableau électrique pour détecter : traces noires (surchauffe), odeur de brûlé, plastique déformé, fils dénudés, accumulation de poussière ou humidité. Ces signaux indiquent un danger imminent. Contactez immédiatement un professionnel.
Repérage des circuits

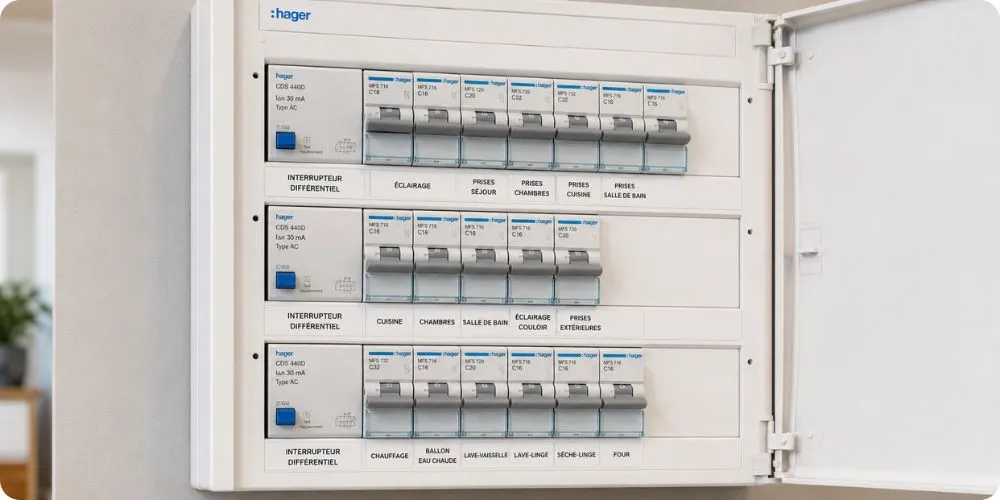

Étiquetez chaque disjoncteur avec le nom du circuit correspondant. Ce repérage clair simplifie le diagnostic lors d’une panne.
Que faire quand un disjoncteur saute ?
- Identifier le circuit concerné : repérez quel disjoncteur a sauté grâce aux étiquettes
- Isoler le problème : débranchez tous les appareils du circuit concerné
- Tester progressivement : réarmez le disjoncteur, puis reconnectez les appareils un par un
- Analyser la cause : surcharge électrique, court-circuit ou défaut d’isolement
Si le déclenchement persiste sans cause identifiable, contactez un électricien qualifié.
Signaux d’alerte nécessitant un professionnel
Contactez immédiatement un électricien si vous observez : grésillement, odeur de brûlé persistante, parties chaudes au toucher, étincelles visibles, déclenchements fréquents, prises qui chauffent, bourdonnement anormal ou lumières clignotantes.
Ne tentez jamais de réparer vous-même : les risques d’électrocution ou d’incendie sont réels.
Prix et Budget pour un Tableau Électrique Maison
Coût du matériel et installation
Coffret nu (sans composants) :
- 1 à 2 rangées : 50 à 80 €
- 3 à 4 rangées : 80 à 150 €
Tableau pré-équipé (avec composants installés) :
- 2 rangées : 200 à 350 €
- 3 rangées : 350 à 500 €
- 4 rangées : 500 à 700 €
Installation par électricien professionnel :
- Construction neuve : 500 à 1 500 €
- Remplacement en rénovation : 800 à 2 000 €

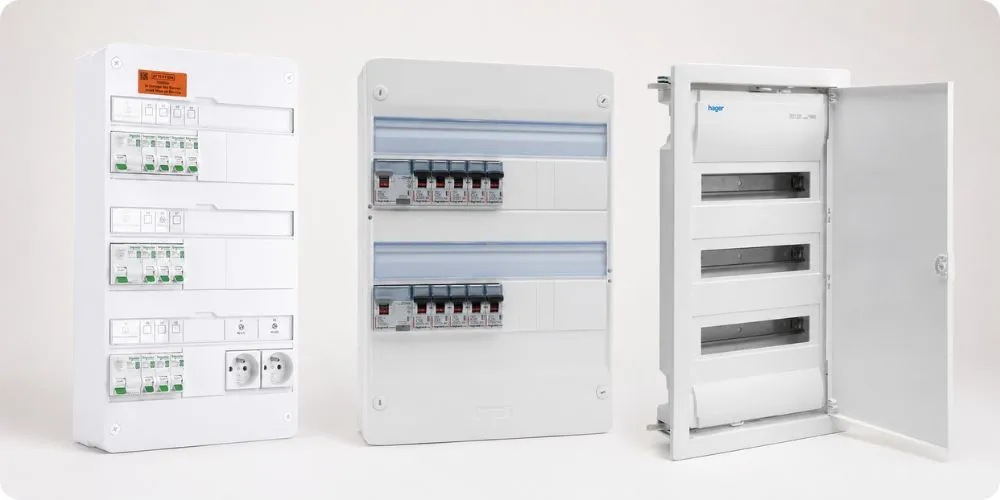

Marques recommandées : Legrand, Schneider Electric et Hager proposent des tableaux électriques fiables, durables et conformes à la norme NF C 15-100.
Aides financières
TVA réduite à 10% : applicable automatiquement si votre logement a plus de 2 ans d’ancienneté (main-d’œuvre et matériel).
MaPrimeRénov’ : la rénovation d’un tableau électrique seule n’est pas directement éligible, mais peut être intégrée dans un projet global de rénovation énergétique.
Conclusion
Votre tableau électrique est le gardien de votre sécurité domestique. Conforme à la norme NF C 15-100, il protège contre les surcharges, les courts-circuits et les fuites de courant grâce au disjoncteur de branchement (AGCP), aux interrupteurs différentiels 30mA (types AC et A) et aux disjoncteurs divisionnaires correctement calibrés.
La norme exige deux interrupteurs différentiels minimum, des manettes entre 0,90m et 1,80m du sol, 20% de modules réservés et l’installation dans la GTL (60×25 cm). Un professionnel certifié est requis pour l’attestation Consuel qui valide la conformité.
Un tableau électrique conforme assure votre sécurité et optimise votre consommation énergétique.
FAQ : Tableau Électrique
Le nombre de modules dépend de la surface de votre logement selon la norme NF C 15-100 :
- Studio/T1 (<35m²) : 13 à 26 modules (1-2 rangées)
- T2/T3 (35-100m²) : 26 à 39 modules (2-3 rangées)
- T4+ (>100m²) : 39 à 52 modules (3-4 rangées)
Prévoyez obligatoirement 20% de modules réservés pour les logements individuels (6 modules minimum pour les logements collectifs) afin d’anticiper vos futurs besoins : borne de recharge, domotique, nouveaux circuits.
L’installation d’un tableau électrique neuf prend entre 4 et 8 heures pour un professionnel, selon la taille du logement (T2 à T4+). Le remplacement d’un tableau vétuste nécessite 1 à 2 jours car il faut démonter l’ancien, vérifier les circuits existants, adapter les câblages et effectuer les tests de conformité.
La complexité augmente si les câbles sont dégradés ou si une mise à la terre doit être ajoutée. Prévoyez une coupure électrique complète pendant les travaux. Un bon électricien planifie l’intervention pour minimiser la gêne.
Un tableau électrique conforme à la norme NF C 15-100 doit avoir :
- Minimum 2 interrupteurs différentiels 30 mA (dont un type A)
- Des disjoncteurs divisionnaires (pas de fusibles à vis)
- Une GTL avec manettes entre 0,90 m et 1,80 m du sol
- Un repérage clair de chaque circuit
- 20% de modules libres pour extension
- Une liaison équipotentielle et mise à la terre
Si votre installation date d’avant 1991, elle nécessite probablement une mise aux normes complète. Un diagnostic électrique réalisé par un professionnel certifié vous confirme la conformité.
Si votre disjoncteur saute régulièrement, plusieurs causes sont possibles :
- Surcharge : trop d’appareils sur un même circuit (débranchez les appareils gourmands)
- Court-circuit : fil dénudé, appareil défectueux (nécessite intervention immédiate)
- Défaut d’isolement : fuite de courant vers la terre (l’interrupteur différentiel se déclenche)
- Disjoncteur sous-dimensionné : calibre inadapté à la puissance du circuit
Identifiez le circuit concerné, débranchez tous les appareils et testez-les un par un. Si le problème persiste, contactez un électricien : cela peut signaler un problème dangereux nécessitant un diagnostic approfondi.
Techniquement, vous pouvez installer votre propre tableau électrique si vous avez les compétences nécessaires et respectez scrupuleusement la norme NF C 15-100. Cependant, l’attestation Consuel est obligatoire pour toute installation neuve ou rénovation complète, et seul un électricien professionnel certifié peut la délivrer.
Sans cette attestation, Enedis refuse la mise en service et votre assurance peut refuser de couvrir un sinistre. Par sécurité et conformité légale, faites appel à un électricien qualifié qui garantit une installation conforme et sécurisée.
Le prix d’un tableau électrique maison varie entre 200 € et 600 € pour un modèle pré-équipé (2 à 4 rangées). Pour un coffret nu, comptez 100 à 300 € auxquels s’ajoutent les composants (disjoncteurs, interrupteurs différentiels). L’installation par un électricien coûte entre 500 € et 1 500 € pour du neuf, et 800 à 2 000 € pour un remplacement complet. Les tarifs dépendent de la taille du logement, de la complexité et de votre région.
L’interrupteur différentiel (30 mA) protège uniquement contre les fuites de courant (risque d’électrocution). Il protège plusieurs circuits en aval. Le disjoncteur différentiel combine cette protection avec celle contre les surcharges et courts-circuits sur un seul circuit.
Dans un tableau électrique domestique, on utilise généralement des interrupteurs différentiels en tête (min. 2, types AC et A) et des disjoncteurs divisionnaires pour chaque circuit. Le disjoncteur de branchement (AGCP) est le seul disjoncteur différentiel, installé par Enedis en amont du tableau.
Un tableau électrique bien installé et entretenu a une durée de vie de 20 à 30 ans. Cependant, plusieurs facteurs nécessitent un remplacement anticipé :
- Évolution des normes : installations avant 1991 (sans terre) ou avant 2015 (sans GTL)
- Vétusté visible : traces de brûlure, plastique déformé, odeurs suspectes
- Composants obsolètes : fusibles à vis, câbles en tissu, absence de différentiels
- Besoins énergétiques : ajout de borne de recharge, pompe à chaleur, domotique
Faites vérifier votre installation tous les 5 à 10 ans par un professionnel, surtout si votre logement a plus de 15 ans. Un diagnostic préventif évite les pannes et sécurise votre famille.
