L’essentiel à retenir : Le coffret électrique est le cerveau sécuritaire de votre piscine. Encadré par la norme NF C 15-100, il intègre obligatoirement un disjoncteur différentiel 30 mA pour protéger les baigneurs contre l’électrocution. Placé à plus de 3,5 mètres du bassin, il centralise la commande, la programmation et la protection de tous vos équipements. Budget matériel : de 80 à 900 € selon la complexité de l’installation.
L’eau et l’électricité dans le même espace : voilà une association qui inquiète, et c’est bien normal. En vingt ans de métier, j’ai vu cette appréhension chez presque tous mes clients. La bonne nouvelle ? Avec une installation rigoureuse, votre piscine peut fonctionner en toute sécurité pendant des décennies.
Sur le terrain, je constate que beaucoup de propriétaires sous-estiment l’importance du tableau électrique piscine. Certains branchent leur pompe sur une simple prise de jardin. D’autres ignorent les distances de sécurité. Ces raccourcis peuvent coûter cher — en pannes répétées, en matériel détruit, parfois bien plus grave.
Pas de panique pour autant. Ce guide vous accompagne pas à pas, comme je le ferais avec un client dans mon local technique. Vous allez comprendre le rôle du coffret, choisir le bon modèle, respecter les normes, et réaliser une installation dans les règles. Prenons les choses dans l’ordre.
Qu’est-ce qu’un tableau électrique de piscine ?
Le cerveau de votre installation
Le tableau électrique piscine n’est pas une simple boîte de dérivation. C’est un organe de sécurité à part entière, techniquement distinct du tableau principal de votre maison. Ce coffret centralise tout ce qui concerne l’alimentation électrique de votre bassin : pompe de filtration, éclairage immergé, volet roulant, pompe à chaleur. Il commande, il programme, il protège.
Son emplacement naturel ? Le local technique, à proximité des équipements hydrauliques, mais toujours à distance réglementaire du bassin.
Trois fonctions, un seul coffret
| Fonction | Ce qu’elle vous apporte |
|---|---|
| Commande | Mettre en marche ou arrêter vos équipements manuellement |
| Programmation | Automatiser les cycles de filtration grâce à une horloge intégrée |
| Protection | Couper instantanément le courant en cas de surcharge, court-circuit ou fuite |
Sans ce coffret, vous n’avez ni automatisation, ni protection efficace. Et sans protection, un simple échauffement de pompe peut tourner à l’incendie.
💡 Conseil de chantier : Trop de propriétaires branchent leur pompe sur une prise domestique standard. C’est une erreur grave : sans disjoncteur adapté, une surchauffe passe inaperçue jusqu’à ce qu’il soit trop tard.
La norme NF C 15-100 appliquée à la piscine
Maintenant que vous comprenez à quoi sert ce coffret, passons à la règle d’or qui gouverne toute installation électrique près d’un bassin. La norme NF C 15-100 — plus précisément sa partie 7-702 dédiée aux piscines — n’est pas une recommandation qu’on peut ignorer : c’est une obligation légale, et elle existe pour une raison simple — protéger des vies.

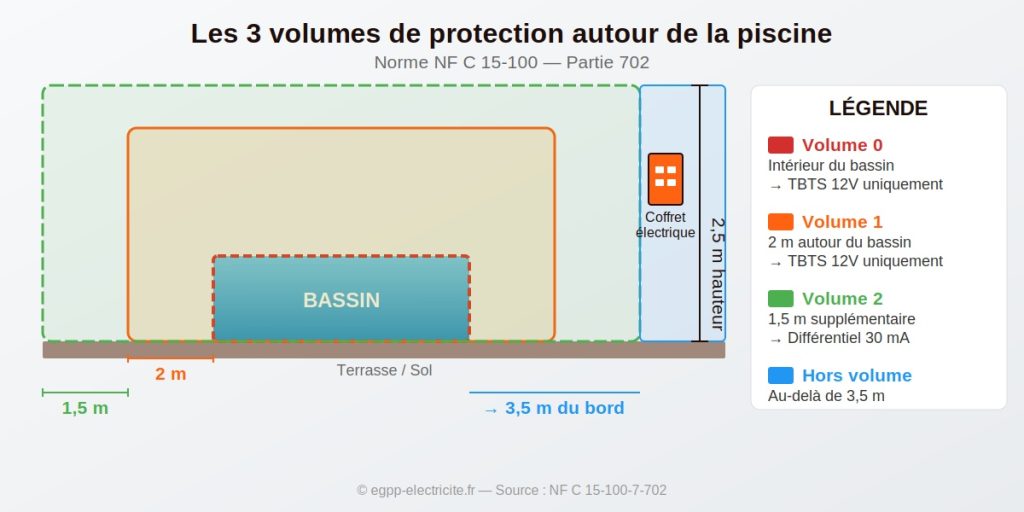

Les trois volumes de protection autour du bassin
La norme découpe l’espace autour de l’eau en zones concentriques appelées « volumes » — un principe similaire à celui des spots en salle de bain. Plus vous vous rapprochez du bassin, plus les restrictions deviennent sévères. C’est logique quand on y réfléchit : le risque d’électrocution augmente avec la proximité de l’eau.
Voyons concrètement ce que cela signifie pour votre installation :
| Volume | Zone concernée | Ce qui est autorisé |
|---|---|---|
| Volume 0 | L’intérieur du bassin lui-même | Uniquement des appareils en Très Basse Tension de Sécurité (TBTS 12V), parfaitement étanches — vos projecteurs immergés, typiquement |
| Volume 1 | Bande de 2 m autour du bassin, sur 2,5 m de hauteur | Uniquement du TBTS. Le transformateur doit impérativement être installé hors de cette zone |
| Volume 2 | Bande de 1,5 m supplémentaire, sur 2,5 m de hauteur | Appareils TBTS ou équipements protégés par un différentiel 30 mA |
| Hors volume | Au-delà de 3,5 m du bord | Installation standard possible, mais toujours avec protection différentielle 30 mA |
En pratique, cela signifie trois choses essentielles : vos projecteurs immergés doivent fonctionner en 12V, votre transformateur doit se trouver à plus de 2 mètres du bord, et votre coffret électrique doit idéalement être installé au-delà de 3,5 mètres. Si vous retenez ces trois points, vous avez compris l’essentiel.
Où placer le tableau électrique ?
La question revient systématiquement lors de mes interventions, et la réponse est simple : le plus loin possible du bassin, dans la limite du raisonnable.
L’emplacement idéal se situe hors volume, c’est-à-dire à plus de 3,5 mètres du bord de l’eau. Le local technique répond parfaitement à ce critère, tout en protégeant le coffret des intempéries et des regards. C’est le cas le plus courant, et c’est celui que je recommande.
Une installation en volume 2 reste techniquement possible si vous manquez de place, mais les contraintes augmentent sensiblement : le coffret doit alors présenter un indice d’étanchéité IP65 minimum (contre IP55 hors volume), et l’ensemble du circuit doit être protégé par un différentiel 30 mA en amont. Autant dire que ça complique les choses sans réel bénéfice.
À retenir sur les indices de protection — ce fameux « IP » suivi de deux chiffres :
- IP55 : le minimum acceptable hors volume (au-delà de 3,5 m), protège contre les projections d’eau sous tous les angles
- IP65 : obligatoire en volume 2, recommandé pour un local technique humide ou une installation semi-extérieure
La protection différentielle : 30 mA, pas moins
Voici un point sur lequel je ne transige jamais, et vous ne devriez pas non plus. Tous les circuits alimentant la piscine doivent être protégés par un interrupteur différentiel 30 mA. Cette exigence découle directement de la norme, mais c’est surtout du bon sens : ce dispositif coupe le courant dès qu’il détecte une fuite vers la terre, avant même que vous ne ressentiez quoi que ce soit.
Pour être tout à fait précis, le différentiel 30 mA réagit en quelques dizaines de millisecondes — 40 ms maximum lorsque le courant de fuite atteint cinq fois le seuil de déclenchement. Un temps si court que le courant n’a pas le temps de traverser votre corps de façon dangereuse. C’est cette rapidité qui vous protège. Pourquoi 30 mA et pas 300 mA comme sur certains tableaux ? La réponse tient à l’environnement : découvrez les différences entre 30 mA et 300 mA pour comprendre ce choix.
⚠️ Attention : Si votre pompe est à vitesse variable ou si vous installez une pompe à chaleur avec compresseur inverter, un différentiel standard de type AC ne suffit pas. Ces équipements modernes génèrent des courants de défaut à composante continue que le type AC ne sait tout simplement pas détecter. Dans ce cas, exigez un différentiel de type A au minimum, idéalement de type F. C’est un point technique que beaucoup d’installateurs négligent, et qui peut avoir des conséquences graves.

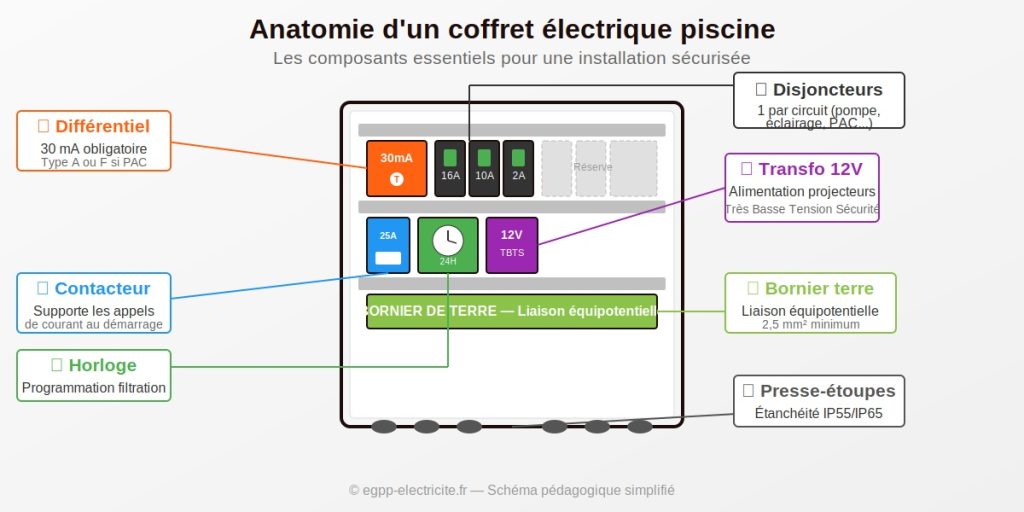

Composition d’un coffret électrique piscine
Respecter les distances de sécurité, c’est une chose. Mais pour que la protection soit réellement efficace, encore faut-il que le coffret contienne les bons composants. Passons maintenant à ce qu’on trouve à l’intérieur.
Les composants obligatoires
Un coffret fiable repose sur un socle technique qu’on ne peut pas négocier. Voici les éléments que je vérifie systématiquement lors d’une intervention, et que vous devriez exiger dans tout coffret digne de ce nom :
| Composant | Son rôle concret | Ce qu’il faut retenir |
|---|---|---|
| Interrupteur différentiel | Protège les personnes contre l’électrisation en coupant instantanément si du courant fuit vers la terre | 30 mA obligatoire, calibre 40A minimum pour avoir de la marge |
| Disjoncteur magnétothermique | Protège le moteur de la pompe contre les surcharges et les courts-circuits | Calibre à adapter à la puissance : 4-6A, 6-10A ou 10-16A selon votre pompe |
| Horloge de programmation | Automatise les cycles de filtration pour que vous n’ayez plus à y penser | Mécanique ou digitale, cycle 24 heures — les deux font le travail |
| Contacteur de puissance | Supporte les appels de courant importants au démarrage du moteur | Calibre adapté à l’intensité nominale de votre pompe |
Chaque composant a son importance et aucun n’est optionnel. Le différentiel protège les personnes, le magnétothermique protège le matériel, l’horloge vous simplifie la vie, et le contacteur évite que l’horloge ne grille sous la charge au bout de quelques mois. Ensemble, ils forment un système cohérent.
Les composants optionnels selon vos équipements
La question qui se pose maintenant : comment faire évoluer ce coffret si vous ajoutez des équipements ? Car rares sont les propriétaires qui s’arrêtent à la simple filtration une fois qu’ils découvrent le confort d’une eau chauffée ou d’un bassin éclairé le soir.
Voici ce qu’il faut prévoir selon vos projets :
| Équipement | Ce qu’il faut ajouter au coffret | Point de vigilance |
|---|---|---|
| Projecteur immergé | Transformateur 12V TBTS | Puissance selon le nombre de spots LED : 30W pour 1-2, 60W pour 3-4, 100W pour 5 et plus (prévoir 20% de marge) |
| Robot surpresseur | 2e disjoncteur magnétothermique + horloge dédiée | Circuit totalement indépendant de la filtration |
| Pompe à chaleur | Disjoncteur dédié 16A ou 20A | Attention au type de différentiel (voir section précédente) |
| Électrolyseur au sel | Raccordement sur le contacteur filtration | Doit fonctionner uniquement quand la pompe tourne, sinon il s’use pour rien |
| Volet roulant | Disjoncteur dédié 10A | Circuit séparé recommandé pour pouvoir l’utiliser indépendamment |
| Régulation pH | Alimentation 230V dédiée | Protection par petit disjoncteur 2A |
💡 Conseil de chantier : Prévoyez toujours un coffret avec un rail modulaire et quelques emplacements libres. Dans la vraie vie, on ajoute presque toujours un équipement dans les deux ou trois ans qui suivent la construction. Une pompe à chaleur quand on veut prolonger la saison de baignade, un électrolyseur quand on en a marre du chlore manuel, un volet quand les feuilles s’accumulent, parfois même une borne de recharge à proximité du local technique… Si le coffret est déjà plein, il faut tout reprendre à zéro. Cette anticipation ne coûte presque rien et vous épargnera bien des tracas.

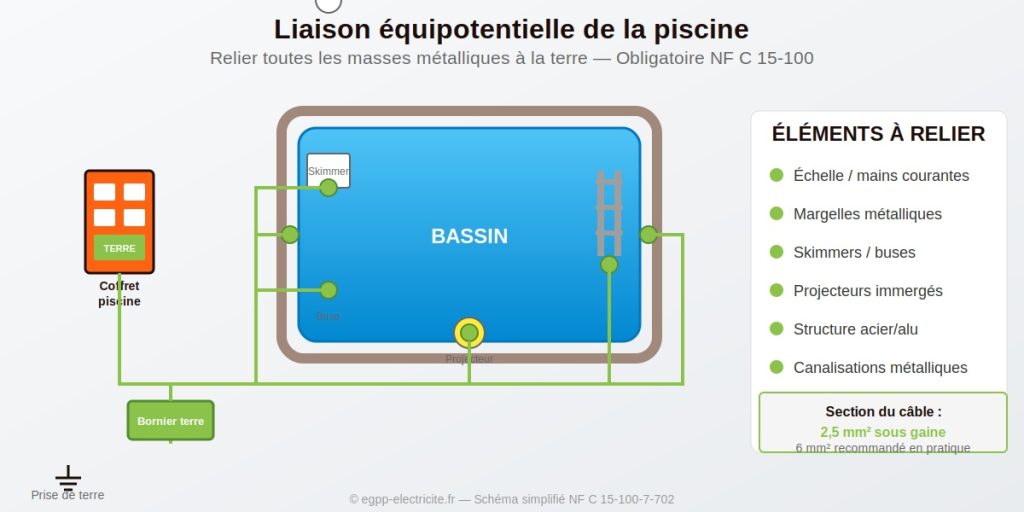

La liaison équipotentielle de la piscine
Il reste un dernier rempart contre le risque électrique — et c’est celui qu’on oublie le plus souvent.
De quoi parle-t-on ?
La liaison équipotentielle, parfois appelée « pool-terre« , consiste à connecter toutes les pièces métalliques du bassin entre elles et à la terre. Sans elle, un défaut d’isolement sur un projecteur pourrait faire de vous le chemin que le courant emprunte. Cette exigence découle de la norme NF C 15-100, partie 702 — elle n’est pas optionnelle.
Quels éléments relier ?
- Échelle et mains courantes métalliques
- Margelles métalliques ou avec armature
- Pièces à sceller (skimmers, buses) si parties métalliques accessibles
- Structure du bassin (piscines kit acier/aluminium)
- Canalisations métalliques à proximité
Réalisation technique
Utilisez un conducteur cuivre vert/jaune de 2,5 mm² minimum sous gaine ICTA (4 mm² en apparent, 6 mm² recommandé en pratique). Le raccordement s’effectue sur le bornier de terre du tableau électrique piscine, relié à la terre du tableau principal.
💡 Conseil de chantier : Cette liaison peut sauver une vie. Ne la négligez sous aucun prétexte, même si personne ne vous la réclame.
Quel coffret électrique choisir selon votre installation ?
Tous les coffrets ne se valent pas. Le vôtre doit correspondre à votre configuration réelle — celle d’aujourd’hui, mais aussi celle de demain.
Pour une piscine hors-sol, les coffrets à prises intégrées suffisent : vous branchez la filtration sur une prise, l’éclairage sur une autre. Simple et efficace pour les installations temporaires ou bassins de petite taille.
Pour une piscine enterrée, privilégiez un coffret modulaire avec rail DIN : les équipements sont raccordés directement aux disjoncteurs, et vous pouvez ajouter des composants au fil des années. C’est plus technique, mais évolutif.
| Votre situation | Coffret adapté | Budget |
|---|---|---|
| Piscine hors-sol, filtration seule | Coffret 2 prises IP55 | 80 – 150 € |
| Piscine enterrée, filtration + projecteur | Coffret + transformateur 30W | 150 – 250 € |
| Piscine enterrée, filtration + PAC + volet | Coffret modulaire évolutif | 400 – 600 € |
Prix constatés en janvier 2026 — tarifs indicatifs hors pose.
Comment brancher un coffret électrique piscine ?
Voilà la question que l’on me pose le plus souvent, et je comprends pourquoi : le branchement concentre l’essentiel des risques. Une erreur à ce stade peut avoir des conséquences sérieuses. Voyons ensemble les principes à respecter.
Le schéma de principe
Avant de toucher au moindre fil, il faut visualiser le chemin que suit l’électricité. L’alimentation de votre piscine suit un parcours logique en quatre étapes :
- Tableau principal de la maison : un départ dédié avec disjoncteur divisionnaire (calibre selon puissance totale) protégé par un différentiel 30 mA
- Câble d’alimentation : trois conducteurs (phase, neutre, terre) cheminant jusqu’au local technique
- Coffret piscine : arrivée sur l’interrupteur différentiel du coffret ou directement sur les disjoncteurs selon les modèles
- Départs vers équipements : chaque appareil relié à son propre disjoncteur de protection
Le principe directeur est simple à retenir : un circuit dédié, une protection dédiée, une gestion totalement indépendante du reste de la maison. Si quelque chose dysfonctionne côté piscine, vous n’êtes pas dans le noir chez vous.
Quelle section de câble pour alimenter le local technique ?
Voici le point technique que la plupart des guides survolent en quelques mots — et c’est pourtant celui qui pose le plus de problèmes sur le terrain. La section du câble ne se choisit pas au hasard : elle dépend de deux facteurs combinés, la distance ET la puissance totale à alimenter.
Un câble trop fin sur une longue distance provoque une chute de tension. Résultat : votre pompe à chaleur peine à démarrer, vos LED scintillent, et dans le pire des cas, le câble chauffe dangereusement.
| Distance tableau → local | Puissance totale des équipements | Section recommandée |
|---|---|---|
| Moins de 15 m | Jusqu’à 3 kW | 2,5 mm² |
| 15 à 25 m | Jusqu’à 3 kW | 4 mm² |
| 25 à 40 m | Jusqu’à 4,5 kW | 6 mm² |
| 40 à 60 m | Jusqu’à 6 kW | 10 mm² |
| Plus de 60 m | Plus de 6 kW | Étude spécifique nécessaire |
Valeurs pour alimentation monophasée 230V, câble enterré sous gaine TPC rouge à 50-80 cm de profondeur avec grillage avertisseur. Prévoyez toujours une marge de 20% pour les évolutions futures.
💡 Conseil de chantier : Surdimensionnez toujours la section. Un câble de 6 mm² coûte quelques euros de plus qu’un 4 mm², mais il vous évitera de tout refaire si vous ajoutez une pompe à chaleur dans trois ans. La tranchée, c’est le plus pénible à refaire.
Determinez la section de cable pour alimenter votre local technique selon la norme NF C 15-100
Mesurez la distance entre votre tableau electrique principal et le local technique piscine
Additionnez la puissance de tous vos equipements : pompe + PAC + eclairage + accessoires
- Cable R2V sous gaine TPC rouge enterree a 60 cm minimum
- Disjoncteur differentiel 30 mA obligatoire pour les circuits piscine
- Prevoyez des regards de visite tous les 25 m
Les étapes clés du raccordement
Une fois le câble posé, voici les points critiques à respecter :
- Couper l’alimentation générale au disjoncteur principal — pas seulement le circuit concerné
- Vérifier l’absence de tension avec un VAT ou multimètre avant toute manipulation
- Raccorder phase, neutre et terre sur les bornes du coffret selon le schéma fourni
- Serrer au couple préconisé — un serrage insuffisant provoque des échauffements
- Tester le différentiel en appuyant sur le bouton « Test » — il doit couper instantanément
⚠️ Attention : Ne travaillez jamais sous tension. Si vous n’êtes pas certain de vos compétences, faites appel à un électricien qualifié — le coût de son intervention est dérisoire comparé aux risques encourus.

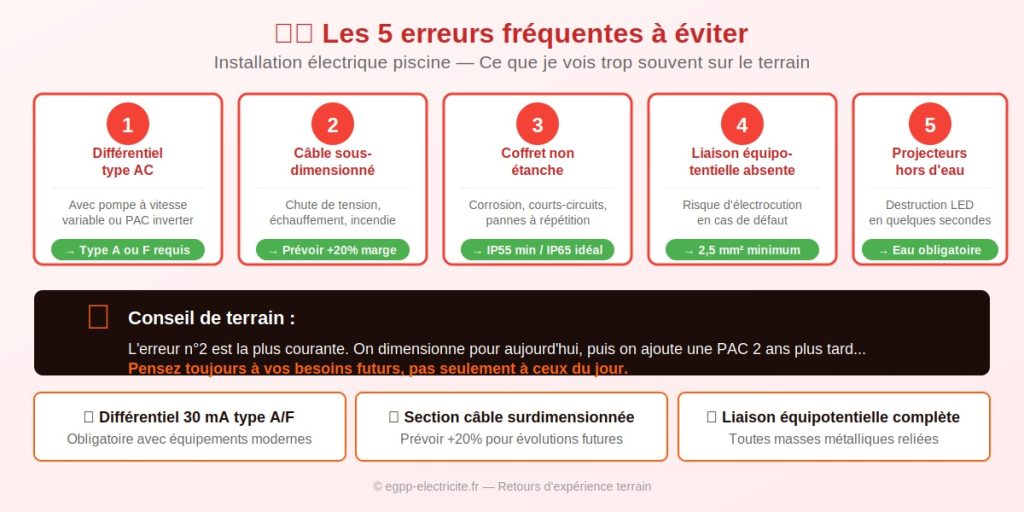

Les 5 erreurs fréquentes à éviter
Après des centaines de chantiers et autant de dépannages, je constate toujours les mêmes problèmes qui reviennent. Voici ceux que vous pouvez éviter en étant simplement informé.
| Erreur | Ce qui se passe concrètement | Comment l’éviter |
|---|---|---|
| Différentiel type AC avec pompe à vitesse variable | Le différentiel ne détecte pas certains types de défauts, la protection devient illusoire. Résultat : des déclenchements répétés ou pire, aucun déclenchement en cas de danger réel. | Installer un différentiel type A ou F — vérifiez la mention sur l’appareil |
| Section de câble sous-dimensionnée | Chute de tension permanente, échauffement progressif du câble, risque d’incendie à terme | Calculer selon la distance ET la puissance future, pas juste l’actuelle |
| Coffret non étanche installé en extérieur | Corrosion rapide des composants, courts-circuits à la première pluie, pannes à répétition | Exiger IP55 minimum en local fermé, IP65 en milieu humide ou semi-extérieur |
| Absence de liaison équipotentielle | Différence de potentiel entre masses métalliques, risque d’électrocution en cas de défaut | Relier toutes les masses accessibles à la terre (2,5 mm² sous gaine, 6 mm² recommandé) |
| Projecteurs allumés hors d’eau | Destruction immédiate des LED par surchauffe, parfois fonte du support en quelques secondes | Toujours vérifier que le niveau d’eau recouvre les projecteurs avant allumage |
L’erreur n°2 — le câble sous-dimensionné — est la plus courante. Le propriétaire dimensionne pour sa pompe actuelle (1 kW), puis ajoute une PAC de 3 kW deux ans plus tard. Résultat : le câble chauffe et il faut refaire la tranchée. Pensez à vos besoins futurs.
Combien coûte un tableau électrique de piscine ?
Parlons budget, puisque c’est une question légitime. Le coût total dépend de la complexité de votre installation et du choix entre auto-installation ou intervention d’un professionnel.
Prix du matériel seul
| Gamme | Fourchette de prix | Ce que vous pouvez gérer |
|---|---|---|
| Entrée de gamme | 80 – 150 € | Filtration seule, piscine hors-sol |
| Milieu de gamme | 150 – 300 € | Filtration + éclairage, piscine enterrée simple |
| Haut de gamme | 300 – 600 € | Filtration + PAC + électrolyseur + volet |
| Connecté / domotique | 500 – 900 € | Pilotage smartphone, gestion multi-équipements avancée |
Coût d’une installation professionnelle
Si vous faites appel à un électricien — ce que je recommande vivement pour une piscine enterrée — voici les ordres de grandeur :
| Prestation | Fourchette de prix |
|---|---|
| Pose du coffret seul (alimentation existante) | 150 – 300 € |
| Création d’une ligne dédiée depuis le tableau (moins de 20 m) | 300 – 500 € |
| Installation complète avec tranchée (20 à 40 m) | 800 – 1 500 € |
| Attestation Consuel jaune | 145 – 150 € (+ frais de visite éventuels) |
Prix TTC constatés en janvier 2026, hors fournitures, variables selon la région et l’accessibilité du chantier.
Ces montants peuvent sembler élevés, mais une installation professionnelle garantit la conformité aux normes et la tranquillité d’esprit. En cas de sinistre, une installation non conforme peut entraîner un refus d’indemnisation par votre assurance.
Ce qu’il faut retenir
Sécuriser l’installation électrique de votre piscine demande de la rigueur, c’est indéniable. Mais le résultat en vaut vraiment la peine : des baignades sereines pendant des années, un matériel qui dure, et surtout la certitude de protéger vos proches.
Gardez en tête ces points essentiels :
- Le tableau électrique piscine doit être installé à plus de 3,5 m du bassin, idéalement dans un local technique fermé.
- Un différentiel 30 mA est obligatoire sur tous les circuits — et si vous avez une pompe à vitesse variable ou une PAC inverter, exigez un type A ou F.
- La liaison équipotentielle n’est pas une option : elle relie toutes les masses métalliques accessibles à la terre (2,5 mm² sous gaine minimum, 6 mm² recommandé).
- Dimensionnez le câble d’alimentation pour vos besoins futurs, pas seulement pour l’installation du jour.
Une installation bien pensée dès le départ, c’est vingt ans de tranquillité. En cas de doute, faites appel à un électricien qualifié — le coût de son intervention est négligeable comparé aux risques encourus.
