Vous ouvrez le schéma unifilaire de votre tableau électrique et vous tombez sur un rectangle flanqué d’une petite courbe, d’un T et de chiffres en millisiemens, sans aucune légende. En 20 ans de diagnostics en Bouches-du-Rhône, j’ai rarement vu ce symbole du disjoncteur différentiel correctement interprété du premier coup, chez le propriétaire comme chez le technicien pressé. Vous trouverez ici sa lecture normalisée, moins intuitive qu’on le croirait.
📌 L’essentiel à retenir :
Le symbole du disjoncteur différentiel se compose de 4 éléments graphiques : rectangle (corps), ligne courbe (bobine différentielle), marquage T (bouton test), extrémités codées (pôles de connexion). Ces formes relèvent de la CEI 60617. Les marquages complémentaires (IΔn, In, type AC/A/F/B) précisent la protection réelle. La NF C 15-100 impose type et sensibilité selon les circuits : grammaire graphique d’un côté, obligations d’installation de l’autre.
Mis à jour le 22 juillet 2026.
Le symbole du disjoncteur différentiel en un coup d’œil
Un disjoncteur différentiel combine dans un seul boîtier la protection magnéto-thermique (surcharges et courts-circuits) et la protection différentielle (fuites de courant à la terre). Son symbole normalisé CEI 60617 se lit en trois couches : rectangle vertical, ligne courbe, annotations chiffrées. Le rectangle représente l’enveloppe et la coupure, la ligne courbe symbolise la bobine de détection du courant résiduel, et les annotations portent le T du bouton test plus les valeurs IΔn, In et le type (AC, A, F ou B). Sans la courbe, le symbole représente un disjoncteur ordinaire sans fonction différentielle.
Composition graphique du symbole : chaque trait a un sens
Le symbole du disjoncteur différentiel compte 4 éléments graphiques CEI 60617 : rectangle, ligne courbe, marquage T, extrémités polarisées.
Le rectangle central, corps du dispositif
Le rectangle est la brique de base du symbole. Il représente le boîtier physique du disjoncteur différentiel et son mécanisme de coupure. Convention d’orientation dans un schéma unifilaire résidentiel : vertical, bornes d’entrée en haut (côté réseau, amont) et bornes de sortie en bas (côté circuits, aval).
Certaines représentations détaillées ajoutent à l’intérieur du rectangle les symboles de la protection magnéto-thermique (petit rectangle pour la thermique, arc pour le déclencheur magnétique). D’autres schémas simplifient à l’extrême avec le rectangle vide plus la courbe différentielle. Les deux conventions sont acceptées selon le niveau de détail du schéma et le logiciel de CAO utilisé.
La ligne courbe, signature de la fonction différentielle
La ligne courbe (ou ondulée) est l’élément discriminant qui distingue le disjoncteur ordinaire du disjoncteur différentiel. Elle symbolise le tore de mesure, un noyau magnétique traversé par tous les conducteurs actifs (phase et neutre). Tant que courants sortant et revenant sont égaux, le tore ne détecte rien. En cas de courant de fuite (défaut d’isolement, contact humain sous tension), le déséquilibre est mesuré et le dispositif déclenche.
Cette courbe n’a pas de forme unique codifiée : arc, boucle ou demi-cercle selon les éditeurs CAO. L’essentiel : sa présence à proximité immédiate du rectangle, à repérer en premier pour identifier un différentiel.
Le marquage T, le bouton test que personne n’utilise
Le T, inscrit à côté du rectangle ou en légende, renvoie au bouton de test en façade. Le presser simule un courant de fuite : si le mécanisme est fonctionnel, l’appareil déclenche instantanément. Le T est donc un repère de maintenance autant qu’un élément graphique.
Sur un pavillon expertisé à Aix-en-Provence en 2024, aucun des 4 différentiels du tableau (tous de type AC) n’avait été testé depuis l’installation, comme le montraient les résidus de poussière dans les fentes. Ce défaut est invisible au quotidien, jusqu’au jour où le différentiel ne déclenche plus. Je recommande un test annuel du bouton T. La procédure de test complète tient en 3 étapes.
Les extrémités : cercles et croix, les pôles de connexion
Les extrémités du rectangle portent les repères de connexion : cercle pour l’entrée, croix (×) pour la sortie dans les représentations précises. Sur les schémas unifilaires résidentiels courants, ces repères deviennent de simples traits avec labels de conducteur (L, N pour un 2P monophasé ; L1, L2, L3, N pour un 4P triphasé).
Un symbole à 2 connexions actives indique un différentiel bipolaire (monophasé), 4 connexions un tétrapolaire (triphasé). Sur les branchements Enedis monophasés qui équipent l’habitat résidentiel français standard, le bipolaire domine.

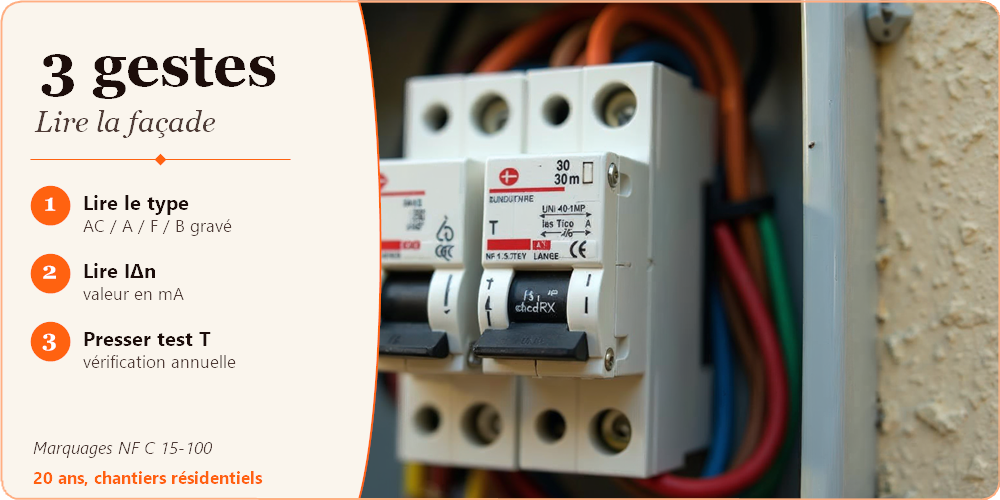

Les marquages complémentaires : IΔn, In, type et polarité
IΔn : la sensibilité différentielle, le seuil des 30 mA
IΔn (prononcer « I delta n ») désigne le courant de fuite résiduel au-delà duquel le différentiel déclenche, en milliampères (mA). Trois valeurs coexistent selon l’usage :
- 30 mA : haute sensibilité, obligatoire pour tous les circuits résidentiels. Ce seuil bloque le courant de fuite avant risque d’arythmie cardiaque létale.
- 300 mA : sensibilité intermédiaire, protection incendie en amont dans les grandes installations.
- 500 mA à 1 A : faible sensibilité, usages tertiaires et industriels uniquement.
📏 Norme NF/DTU :
La NF C 15-100 série 2024 (en vigueur depuis le 1er septembre 2025) exige IΔn ≤ 30 mA pour tout circuit de protection des personnes en résidentiel. Les installations avec permis entre le 1er septembre 2016 et le 21 août 2024 relèvent de l’amendement A5, rendu réglementairement obligatoire par les arrêtés du 3 août 2016 (JO du 7 août 2016). Les exigences sur les circuits spécialisés restent identiques. Détails sur le 30 mA obligatoire en habitat.
In : le calibre de protection contre les surintensités
In est l’intensité nominale du disjoncteur différentiel, son calibre magnéto-thermique. Valeurs typiques en habitat : 16, 20, 25, 32, 40 ou 63 A. Ce calibre doit être cohérent avec la section du câble protégé (un 2,5 mm² accepte 20 A max). La lecture combinée In + section sur le schéma vérifie la cohérence de protection d’un coup d’œil.
Le type : AC, A, F ou B, ce que chaque lettre engage
La lettre de type est l’information la plus critique du symbole en conformité normative : elle définit la nature des courants de fuite détectables. Le tableau récapitule les 4 types, les formes d’onde détectées et les circuits imposés par la NF C 15-100.
| Type | Courants résiduels détectés | Circuits NF C 15-100 concernés |
|---|---|---|
| AC | Alternatifs sinusoïdaux uniquement | Éclairage, chauffage non électronique, circuits basiques |
| A | AC + courants continus pulsés | Plaque de cuisson, lave-linge, prises renforcées, IRVE mono (+ DD-CDC intégré) |
| F | A + harmoniques haute fréquence | PAC monophasée, climatisation onduleur, pompe de piscine, équipements à variateur monophasé |
| B | F + courants continus lisses | IRVE triphasé sans détection 6 mA DC intégrée à la borne |
Entre 2023 et 2025, j’ai audité 27 tableaux résidentiels en Bouches-du-Rhône. Dans 18 cas, au moins un circuit plaque de cuisson ou lave-linge (parmi les circuits spécialisés Promotelec) était protégé par un type AC au lieu du type A obligatoire. Cela représente 67 % de non-conformité sur ce critère (benchmark egpp 2025, panel résidentiel BdR). Ces installations dataient d’avant l’A5, et aucune mise à jour n’avait suivi le changement d’électroménager.
🔧 Conseil de chantier :
Je préconise systématiquement le type A à la place du type AC lors de toute mise aux normes ou remplacement d’un différentiel défaillant, même sur un tableau ancien. L’écart de prix reste modéré (15-20 € par pièce). Les électroménagers récents (lave-linge inverter, plaque à induction) génèrent des courants pulsés que le type AC ne détecte pas fiablement. Arbitrage circuit par circuit : type A ou AC en détail.
Concernant le type B sur bornes IRVE résidentielles, je dois être honnête : je n’en ai pas encore rencontré sur le terrain en Bouches-du-Rhône. Je préfère ne pas me prononcer sur ses contraintes de mise en œuvre réelles au-delà de la norme prescrite. Un projet de borne triphasée est à creuser avec un spécialiste IRVE.
Pôles et polarité : 2P ou 4P dans le schéma
La mention 2P/4P indique le nombre de pôles coupés : 2P bipolaire (monophasé, phase et neutre), 4P tétrapolaire (triphasé, 3 phases et neutre). Les variantes unipolaire (1P) et tripolaire (3P sans neutre) restent marginales en habitat. Info lisible sur le symbole (connexions visibles) et sur l’étiquette du boîtier.
⚠️ Attention :
Ne jamais intervenir sur les bornes amont d’un disjoncteur différentiel sans avoir coupé le disjoncteur de branchement. Même en position OFF, le différentiel reste alimenté côté amont : les bornes supérieures restent sous tension 230 V tant que le disjoncteur général n’est pas coupé. Des accidents documentés lors de maintenances par des non-professionnels l’attestent.
Différence avec l’interrupteur différentiel (DDR pur)
Ce que le symbole ne dit pas seul
L’interrupteur différentiel (DDR, Dispositif Différentiel Résiduel, ou « différentiel de tête ») détecte uniquement les fuites à la terre. Il ne protège pas contre les surcharges ni les courts-circuits. Son symbole ressemble à celui du disjoncteur différentiel (rectangle plus courbe différentielle) mais sans les éléments magnéto-thermiques internes.
Sur un schéma, la distinction visuelle est ténue. Position dans le tableau et calibre In tranchent. Un DDR pur affiche rarement moins de 40 A car il supervise un groupe de circuits ; un disjoncteur différentiel individuel affiche 16 A ou 20 A pour un circuit unique.
L’arbitrage entre architectures A et B relève du choix d’un différentiel adapté.
Les conséquences pratiques sur la lecture du schéma unifilaire
Deux architectures coexistent en résidentiel. Architecture A : DDR purs de 40 ou 63 A en tête de rangée protégeant plusieurs disjoncteurs divisionnaires. Architecture B : chaque circuit équipé de son propre disjoncteur différentiel, sans DDR de tête, chaque symbole intégrant les deux fonctions.
La NF C 15-100 autorise les deux. L’architecture B est plus onéreuse mais simplifie le diagnostic : un seul circuit se coupe en cas de déclenchement, pas un groupe entier.
Lire un schéma unifilaire avec ce symbole
La position du différentiel dans la hiérarchie
Dans tout schéma unifilaire ou multifilaire résidentiel NF C 15-100, le différentiel (interrupteur ou disjoncteur) se positionne après le disjoncteur de branchement, en amont des circuits divisionnaires. Tout symbole avec courbe différentielle en position haute relève d’une architecture DDR de tête, ou d’une erreur de représentation.
Les autres symboles normalisés, sectionneur, disjoncteur de branchement et parafoudre, sont catalogués à part.
Les groupes de circuits sous chaque différentiel
Chaque différentiel du schéma supervise un groupe de circuits. La NF C 15-100 impose un équilibre : pas plus de 8 circuits par différentiel dans les configurations courantes. Un schéma conforme montre 2 à 4 différentiels pour un logement standard, chacun supervisant plusieurs circuits aval. Les liaisons se lisent verticalement depuis les bornes de sortie, avec un branchement horizontal pour chaque disjoncteur divisionnaire.
L’exemple d’un tableau type NF C 15-100
Un tableau résidentiel conforme à la NF C 15-100 série 2024 montre trois niveaux verticaux, reliés par un peigne de répartition horizontal. En haut le disjoncteur de branchement. Au milieu les DDR de tête (40 ou 63 A, type AC ou A selon les circuits). En bas les disjoncteurs divisionnaires avec leur calibre In et la désignation du circuit. Les divisionnaires ne portent pas de courbe différentielle : la protection est assurée en amont par le DDR de rangée.
Les exigences circuit par circuit figurent dans la NF C 15-100 en détail.
Normes CEI 60617 et NF C 15-100 : deux logiques complémentaires
CEI 60617 : la norme des symboles graphiques
La CEI 60617 (IEC 60617 en anglais) est la norme internationale des symboles graphiques utilisés dans les schémas électriques. Elle catalogue plus de 1 400 symboles répartis en parties thématiques, dont la partie 7 sur les dispositifs de protection et de commutation. Sa reprise française passait par la série NF EN 60617, dont la partie 7 est aujourd’hui retirée du catalogue AFNOR. Les symboles restent utilisés par pratique professionnelle.
C’est une norme de représentation graphique, pas d’installation : elle fixe la grammaire visuelle (quel symbole pour quel composant, quelle annotation) sans prescrire dimensionnement, sélectivité ou obligation de type.
📏 Norme NF/DTU :
CEI 60617 (symboles graphiques) et NF C 15-100 (installation électrique) sont deux référentiels distincts et complémentaires. L’une dit comment dessiner, l’autre quel type installer et sur quel circuit. Un schéma peut utiliser les bons symboles CEI 60617 mais représenter une installation non conforme à la NF C 15-100. La conformité réglementaire relève exclusivement de la NF C 15-100.
NF C 15-100 : la norme d’installation qui impose les types
La NF C 15-100 série 2024 (en vigueur depuis le 1er septembre 2025) détermine où installer un différentiel, quel type choisir et quelle sensibilité appliquer circuit par circuit (guide Legrand différentiels). Elle (non la CEI 60617) impose trois obligations : type A sur plaque de cuisson et lave-linge ; IΔn ≤ 30 mA pour tous les circuits résidentiels ; type F pour les circuits à variateur de vitesse.
❌ Erreur fréquente :
Croire qu’un schéma conforme CEI 60617 garantit une installation conforme NF C 15-100. Un différentiel type AC peut être dessiné correctement mais représenter une non-conformité si le circuit protégé est une plaque de cuisson : la NF C 15-100 exige le type A depuis l’amendement A5.
FAQ : questions fréquentes sur le symbole du disjoncteur différentiel
Le symbole du disjoncteur différentiel décodé pour ses 4 éléments graphiques et ses 4 marquages complémentaires transforme la lecture d’un schéma unifilaire en acte de diagnostic. Un tableau qui affiche des différentiels sans mention de type ou une sensibilité supérieure à 30 mA sur les circuits de vie courante n’est plus aux normes actuelles. Il constitue le point d’entrée d’un audit avant mise en location ou avant-vente.
