L’essentiel à retenir : Les symboles électriques forment un langage universel encadré par la norme NF C 15-100 et les normes graphiques NF C 03-201. Savoir les lire permet de comprendre instantanément un plan électrique : implantation des équipements (plan de position) et organisation des circuits (schéma unifilaire). Cette maîtrise garantit la conformité de vos travaux et la sécurité de votre installation.
Près d’un refus Consuel sur trois concerne des erreurs de schémas électriques. Pourtant, comprendre les symboles d’un plan n’a rien de sorcier — à condition d’avoir les bonnes clés de lecture. Sans elles, un schéma unifilaire ressemble à un hiéroglyphe.
Environ 1 900 symboles sont référencés par la norme internationale IEC 60617. Heureusement, une vingtaine suffit pour décoder 90 % des installations domestiques. Ce guide vous apprend à identifier chaque pictogramme : prises, interrupteurs, protections, jusqu’aux symboles récents comme l’IRVE (borne de recharge) ou la domotique. Vous saurez dialoguer avec votre électricien, valider un devis ou préparer sereinement votre passage Consuel.
Voyons concrètement comment fonctionne ce langage technique.
Symboles électriques normalisés : pourquoi sont-ils obligatoires ?
Un schéma sans codes précis serait illisible pour tout installateur. Les symboles électriques forment un langage commun qui permet à n’importe quel professionnel de comprendre l’installation au premier coup d’œil, quel que soit le chantier. Cette standardisation évite les erreurs d’interprétation, souvent synonymes de reprises coûteuses ou de risques réels.
En France, la norme NF C 15-100 (édition août 2024, applicable depuis le 1er septembre 2025) constitue le cadre réglementaire des installations électriques basse tension. Elle impose notamment la réalisation de documents graphiques lisibles et exploitables par tout professionnel.
Les symboles eux-mêmes sont définis par les normes NF C 03-201 à 03-211, harmonisées avec la norme internationale IEC 60617. Ces références garantissent une compréhension universelle entre architectes, électriciens et organismes de contrôle.
📋 À retenir : La NF C 15-100 n’impose pas un symbole précis pour chaque élément, mais exige des documents clairs et conformes aux pratiques reconnues. Dans les faits, les symboles normalisés s’imposent comme standard de facto.
Symboles des prises de courant sur un plan électrique
Les prises constituent les points de connexion les plus nombreux dans une habitation. Attention toutefois : le symbole n’est pas le même selon que vous regardez un plan de position ou un schéma unifilaire. C’est une confusion fréquente, alors voyons les deux représentations.

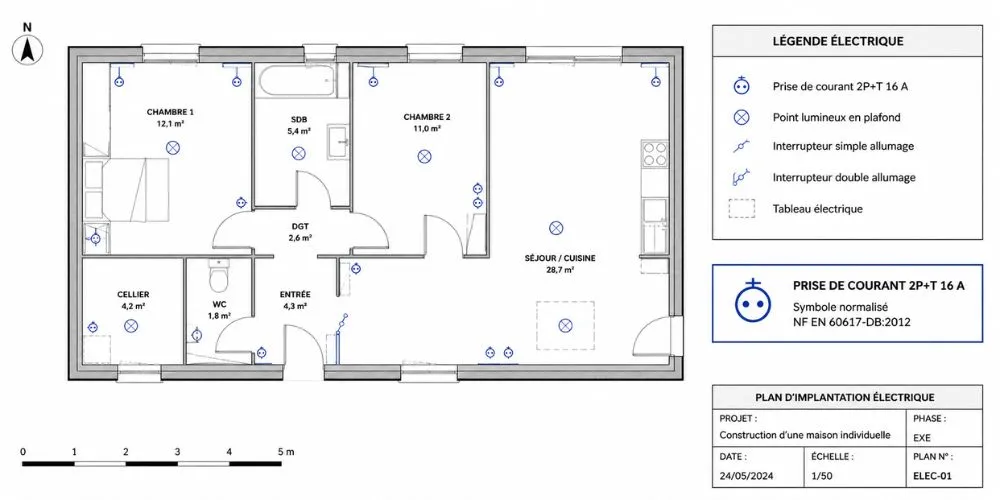

Prise de courant standard (2P+T)
La prise 2P+T (deux pôles + terre) possède deux représentations distinctes selon le type de document :
Sur un plan de position (architectural) :
Le symbole est un demi-cercle accolé à un trait représentant le mur. Trois petits traits intérieurs symbolisent les contacts : phase, neutre et terre.
Sur un schéma unifilaire :
Le symbole est un cercle contenant trois points disposés en triangle, représentant les trois connexions.
Sur un plan, un chiffre à côté du symbole indique le nombre de socles. Exemple : « ×2 » signifie une prise double. Attention : une prise double compte pour un seul point d’utilisation selon la norme, mais pour deux socles au sens du circuit.
💡 Conseil de chantier : Prévoyez toujours plus de prises que le minimum normé. Sur le terrain, je vois ça constamment : une prise en moins, c’est une multiprise en cascade derrière le meuble TV — et c’est une source fréquente de surchauffe et de risque incendie.
Prises spécialisées (circuits dédiés)
Ces prises alimentent les gros électroménagers sur un circuit dédié depuis le tableau. Le symbole reste identique à la prise standard, mais s’accompagne d’une annotation précisant l’usage :
| Annotation | Appareil concerné | Protection | Section minimale |
|---|---|---|---|
| LL | Lave-linge | 20A | 2,5 mm² |
| LV | Lave-vaisselle | 20A | 2,5 mm² |
| SL | Sèche-linge | 20A | 2,5 mm² |
| F ou FOUR | Four électrique | 20A | 2,5 mm² |
| CUIS ou PLAQ | Plaques de cuisson | 32A | 6 mm² |
| CE ou ECS | Chauffe-eau | 20A | 2,5 mm² |
| CONG | Congélateur | 16A ou 20A | 2,5 mm² |
Important : Ne confondez pas le four (20A / 2,5 mm²) et les plaques de cuisson (32A / 6 mm²). C’est une erreur que je vois régulièrement sur les plans, et les conséquences sont sérieuses : un sous-dimensionnement dangereux pour les plaques, ou un surcoût inutile pour le four.
La réponse est claire : cette ségrégation en circuits dédiés est une exigence de la NF C 15-100, pas une simple recommandation. Elle évite les surcharges dangereuses sur les circuits classiques. Pour les hauteurs d’installation et les zones interdites en cuisine, consultez notre guide de la norme électrique cuisine.
Prises modernes : USB et RJ45
Avec la multiplication des appareils connectés, de nouveaux types de prises ont fait leur apparition sur les plans électriques. La prise USB intégrée, qui permet de recharger smartphones et tablettes sans adaptateur, reprend le symbole standard de la prise complété du logo USB ou de l’annotation « USB ». En pratique, c’est devenu un incontournable dans les chambres et les bureaux.
Quant à la prise RJ45 destinée au réseau Ethernet, elle est représentée par un carré avec un connecteur stylisé ou l’annotation « RJ45 ». Depuis l’amendement de 2016, la NF C 15-100 impose au minimum une prise RJ45 par pièce principale dans les logements neufs — et croyez-moi, avec la fibre et le télétravail, c’est une exigence qui a du sens.
💡 Conseil de chantier : Centralisez vos prises RJ45 vers un coffret de communication (Grade 2 ou 3). J’ai vu trop d’installations où les câbles RJ45 partent dans tous les sens sans aucune logique — le jour où il faut intervenir, c’est un casse-tête. Un brassage propre, ça simplifie tout.

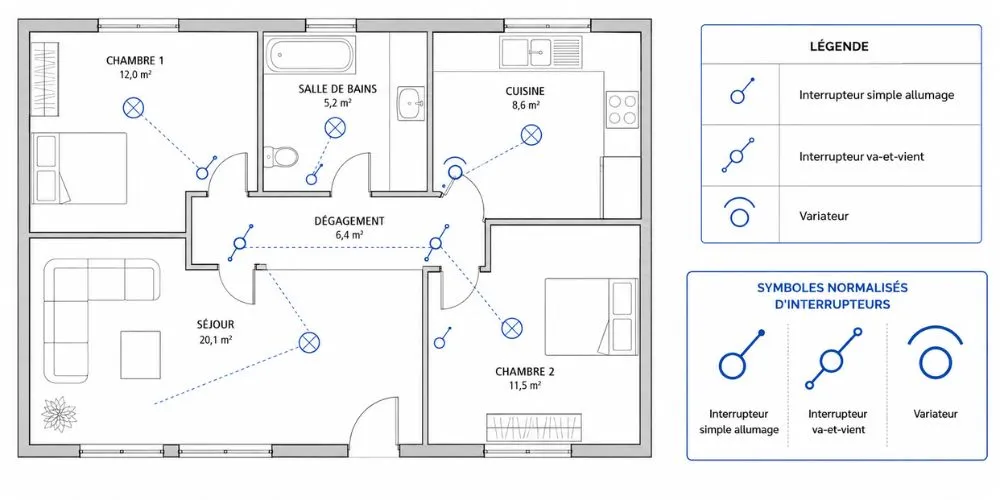

Symboles des interrupteurs : simple allumage, va-et-vient, variateur
Les interrupteurs commandent les points lumineux, et leur représentation graphique suit une logique simple à retenir : le symbole de base est un cercle d’où part un trait oblique représentant le mécanisme de coupure. Une fois ce principe compris, vous identifierez immédiatement le type de commande utilisé.
Tableau des symboles d’interrupteurs
| Symbole | Désignation | Usage |
|---|---|---|
| Cercle + 1 trait oblique sortant | Simple allumage | Commande un point lumineux depuis un seul endroit |
| Cercle + 2 traits obliques | Double allumage | Commande deux circuits distincts (ex : lustre 2 intensités) |
| Cercle + trait traversant de part en part | Va-et-vient | Commande un point lumineux depuis deux endroits |
| Cercle + trait oblique + flèche pointant vers l’intérieur | Variateur | Règle l’intensité lumineuse |
| Cercle + point central | Bouton poussoir | Commande impulsionnelle (télérupteur, minuterie) |
| Cercle + petit cercle intérieur | Interrupteur avec voyant | Signale l’état du circuit ou permet de le repérer dans l’obscurité |
| Cercle + losange intérieur | Permutateur | Commande un point lumineux depuis plus de deux endroits (avec deux va-et-vient) |
Le va-et-vient est indispensable dans les couloirs et escaliers. Pour commander un point lumineux depuis plus de deux endroits, on utilise un télérupteur (commandé par boutons poussoirs) ou un permutateur intercalé entre deux va-et-vient.
💡 Conseil de chantier : Simulez mentalement vos trajets quotidiens avant de valider l’implantation des va-et-vient. Un interrupteur mal placé, c’est 20 ans d’irritation quotidienne. Sur le terrain, c’est la remarque numéro un des clients après travaux : « On aurait dû mettre l’interrupteur de l’autre côté. »

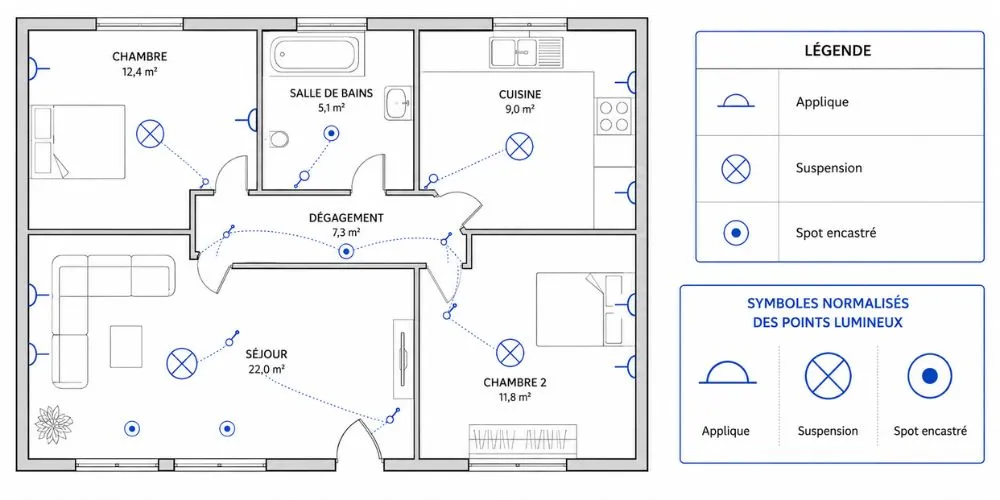

Symboles des points lumineux et circuits d’éclairage
Le symbole générique du point lumineux est un cercle barré d’une croix (×), qui représente une sortie de câble équipée d’un DCL (Dispositif de Connexion Luminaire). Ce dispositif, obligatoire dans les installations neuves depuis le 1er octobre 2001, permet de raccorder et déconnecter facilement un luminaire sans intervenir sur le câblage. Voyons les différentes déclinaisons de ce symbole selon le type d’éclairage.
Types de points lumineux
| Symbole | Désignation | Particularité |
|---|---|---|
| Cercle + croix | Point lumineux au plafond | Sortie DCL standard |
| Demi-cercle + croix (contre le mur) | Applique murale | Dessiné contre le trait représentant le mur |
| Cercle + croix (taille réduite ou avec annotation) | Spot encastré | Souvent représenté avec l’annotation « SPOT » ou par un symbole de taille réduite |
| Cercle + croix + « EXT » | Luminaire extérieur | Indice IP adapté (IP44 minimum) |
| Rectangle + « SEC » ou « BAES » | Éclairage de sécurité | Bloc autonome d’éclairage de sécurité |
| Rectangle allongé | Tube fluorescent / Réglette LED | Représente la forme linéaire du luminaire |
Sur un plan de position, des traits pointillés relient chaque interrupteur aux luminaires qu’il commande, ce qui permet de visualiser immédiatement les circuits d’éclairage et de vérifier qu’aucun point lumineux n’est oublié. En pratique, c’est très utile pour repérer les montages en va-et-vient ou les commandes multiples.
Maintenant que vous maîtrisez les symboles des équipements terminaux, passons au cœur de l’installation : le tableau électrique et ses dispositifs de protection.

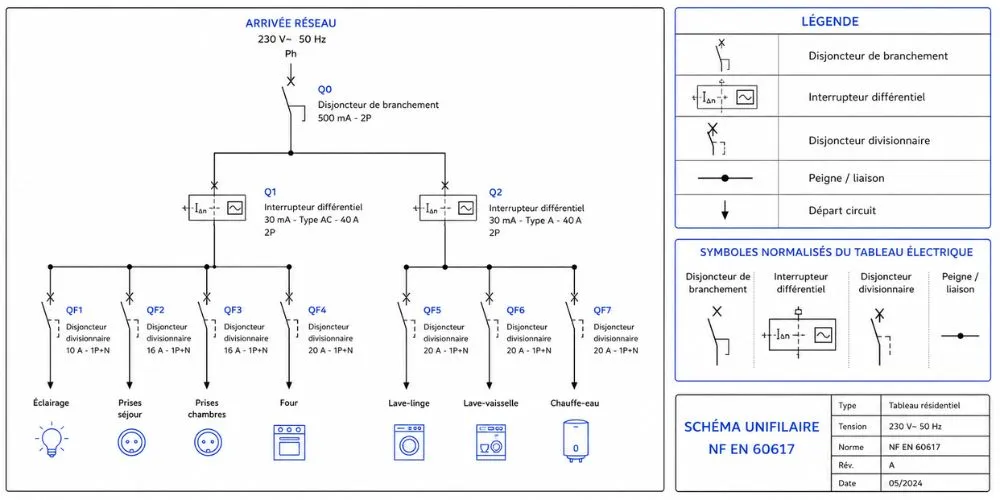

Comment lire les symboles du tableau électrique ?
Le tableau électrique, c’est le centre névralgique de votre installation : c’est là que se concentrent tous les dispositifs de protection. Pour représenter son organisation, on utilise le schéma unifilaire, un document technique qui détaille l’arborescence des circuits avec des symboles spécifiques. Savoir lire ces symboles, c’est pouvoir vérifier que votre installation est correctement protégée — et ça, c’est fondamental.
Dispositifs de protection : symboles et fonctions
| Symbole | Désignation | Fonction | Caractéristique type |
|---|---|---|---|
| Rectangle avec mécanisme de coupure | Disjoncteur divisionnaire | Protège le circuit contre surcharges et courts-circuits | 10A, 16A, 20A, 32A |
| Rectangle avec demi-cercle (tore) | Interrupteur différentiel | Protège les personnes contre l’électrocution | 30 mA, 40A ou 63A |
| Rectangle avec demi-cercle + mécanisme | Disjoncteur différentiel | Combine protection circuit + personnes | 30 mA, calibre variable |
| Rectangle avec éclair | Parafoudre | Protège contre les surtensions atmosphériques | Type 2 résidentiel |
| Rectangle avec fusible (trait intérieur) | Coupe-circuit à fusible | Protection par fusion | 10A, 16A, 20A, 32A |
| Rectangle avec bobine + contact | Télérupteur | Commande à impulsions | — |
| Rectangle + « H » | Contacteur heures creuses | Pilote les circuits selon tarification | — |
📋 À retenir : Le disjoncteur protège le matériel (risque incendie), le différentiel protège les personnes (risque électrocution). Cette distinction est fondamentale.
Sur un schéma conforme, le calibre (exprimé en Ampères) et la sensibilité différentielle (exprimée en milliampères) sont toujours indiqués à côté de chaque symbole. Ces valeurs vous permettent de vérifier que la protection est adaptée au circuit concerné : par exemple, un circuit prises doit être protégé par un disjoncteur 16A maximum, lui-même placé sous un interrupteur différentiel 30 mA.
💡 Conseil de chantier : Vérifiez que chaque circuit « prises » et « éclairage » passe bien sous un interrupteur différentiel 30 mA. Là, pas de discussion possible : c’est une exigence absolue de la NF C 15-100 depuis 2002. Sans ça, le Consuel refuse.
Symboles des appareils électriques fixes
Au-delà des prises et des luminaires, une installation électrique alimente de nombreux appareils fixes : radiateurs, VMC, volets roulants, climatisation… Ces gros consommateurs nécessitent une identification claire sur les plans pour éviter les erreurs de câblage et garantir que chaque appareil dispose du circuit adapté à sa puissance.
| Symbole | Désignation | Circuit type |
|---|---|---|
| Rectangle + ondulations (chaleur) | Radiateur électrique | 20A max, fil pilote optionnel |
| Cercle + « VMC » | Ventilation mécanique contrôlée | 2A dédié |
| Rectangle + « CL » ou « CLIM » | Climatisation | Circuit dédié selon puissance |
| Rectangle + « CH » | Chaudière | Circuit dédié 16A |
| Rectangle + lamelles horizontales | Volet roulant électrique | Circuit dédié ou mutualisé |
| Rectangle + « PAC » | Pompe à chaleur | Circuit dédié selon puissance |
Note : Le four, les plaques de cuisson et le chauffe-eau sont traités dans la section « Prises spécialisées » car ils sont alimentés par des circuits dédiés avec prise.
Symboles des canalisations électriques
Sur un plan électrique, les équipements ne flottent pas dans le vide : ils sont reliés entre eux par des traits qui représentent les canalisations, c’est-à-dire les gaines ou conduits contenant les câbles. La façon dont ces traits sont dessinés vous donne des informations précieuses sur le mode de pose et le nombre de conducteurs — des détails qui comptent quand on doit chiffrer ou réaliser les travaux.
Conventions de représentation
| Représentation | Signification courante |
|---|---|
| Trait continu | Canalisation encastrée (dans mur, plafond, sol) |
| Trait discontinu (pointillés) | Canalisation en apparent (moulures, goulottes) |
| Petites barres obliques sur le trait | Nombre de conducteurs dans la gaine |
Attention : Ces conventions peuvent varier selon les sources et les habitudes régionales. Sur le terrain, j’ai vu des plans où c’était l’inverse ! Sur un plan professionnel, une légende doit toujours préciser les conventions utilisées. En cas de doute, demandez confirmation à l’auteur du plan — ça évite les mauvaises surprises.
Pour illustrer cette convention : un trait avec 3 barres obliques indique un câble à 3 conducteurs (phase, neutre et terre), soit un câble de type 3G. Cette notation vous permet de vérifier d’un coup d’œil que le dimensionnement prévu est cohérent avec l’usage du circuit.
Notation des sections
Sur un schéma unifilaire, la section des conducteurs est précisée selon une notation normalisée qui combine le nombre de conducteurs et leur diamètre. Voici les configurations les plus courantes en installation résidentielle :
| Notation | Signification | Usage courant |
|---|---|---|
| 3G1,5 | 3 conducteurs de 1,5 mm² | Circuits éclairage |
| 3G2,5 | 3 conducteurs de 2,5 mm² | Circuits prises, circuits spécialisés 20A (lave-linge, four, etc.) |
| 3G6 | 3 conducteurs de 6 mm² | Plaques de cuisson |
| 5G6 | 5 conducteurs de 6 mm² | Circuits triphasés |
| 3G10 | 3 conducteurs de 10 mm² | IRVE haute puissance (borne 22 kW, grande longueur) |
Dans cette notation, la lettre « G » signifie que le câble inclut un conducteur de protection (la terre). Lorsque vous voyez un câble noté sans le G — par exemple « 2×1,5 » —, cela indique que seuls les conducteurs actifs sont comptés, sans la terre.

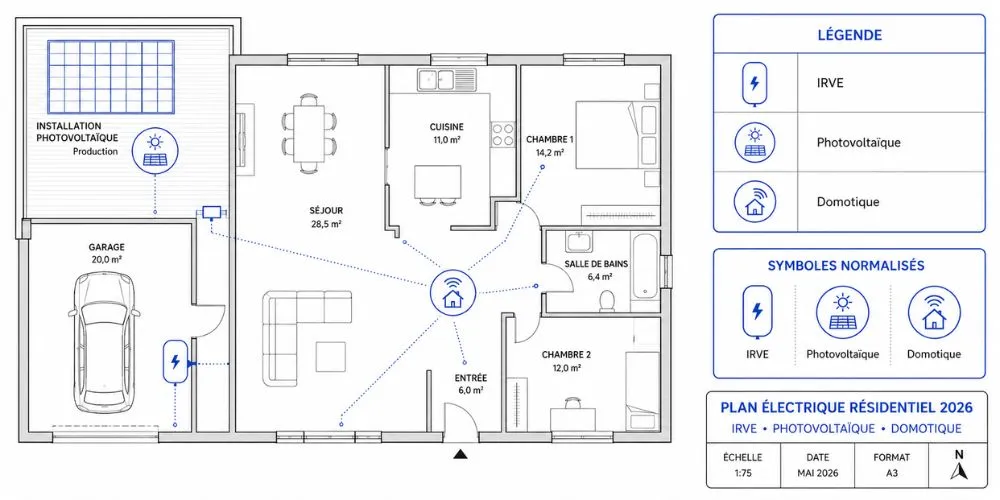

Nouveaux symboles : IRVE, domotique, photovoltaïque
Les installations électriques d’aujourd’hui intègrent des équipements qui n’existaient pas il y a vingt ans : bornes de recharge pour véhicules électriques, systèmes domotiques, panneaux photovoltaïques… Pour représenter ces nouveaux éléments, les normes graphiques ont évolué et de nouveaux pictogrammes sont apparus. Savoir les reconnaître vous permet d’anticiper les besoins d’une installation moderne.
IRVE (Infrastructure de Recharge pour Véhicule Électrique)
Le symbole IRVE représente une prise ou borne accompagnée d’une silhouette de véhicule ou de l’annotation « IRVE ». Attention : ce n’est pas une simple prise renforcée. Un circuit IRVE implique des contraintes techniques spécifiques, et sur ce point, la norme ne plaisante pas.
Exigences techniques — à respecter impérativement :
- Circuit dédié depuis le tableau (pas de dérivation sur un circuit existant)
- Protection différentielle adaptée (type A minimum, type F pour certaines bornes)
- Section 2,5 mm² pour prise renforcée 16A (3,7 kW)
- Section 10 mm² pour borne 32A (7,4 kW mono ou 22 kW triphasé) — longueur standard < 100 m
→ Pour approfondir : Guide complet des bornes de recharge IRVE
Domotique et systèmes connectés
Les équipements domotiques conservent leur symbole de base (interrupteur, prise, etc.), complété d’une annotation indiquant le protocole :
- « BUS » ou « KNX » : système bus filaire
- « RF » : commande radio (EnOcean, etc.)
- « Z » : protocole Zigbee
- « W » : commande WiFi
Sur certains plans, le symbole de base est surmonté d’un petit rectangle contenant l’annotation du protocole utilisé.
Photovoltaïque
Le symbole d’une installation photovoltaïque associe un rectangle quadrillé (représentant les cellules du panneau) à des flèches descendantes symbolisant le rayonnement solaire. L’onduleur est représenté par un rectangle avec l’annotation « OND » ou les symboles « DC → AC ».
→ Voir aussi : Autoconsommation photovoltaïque : guide pratique
💡 Conseil de chantier : Un plan électrique qui fait l’impasse sur les circuits IRVE ou la pré-installation domotique en 2025 est un plan déjà obsolète. Sur le terrain, je le dis à tous mes clients : anticipez ces besoins même si vous ne les installez pas immédiatement. Tirer un câble pendant les travaux, ça coûte trois fois rien. Le faire après, c’est une autre histoire.
Schéma unifilaire vs plan de position : quelle différence ?
Lorsqu’on parle de « plan électrique », on désigne en réalité deux documents distincts qui remplissent des fonctions complémentaires. Ces deux représentations sont obligatoires pour toute installation neuve ou rénovation lourde, car elles répondent à des questions différentes et s’adressent à des besoins différents.
| Critère | Plan de position | Schéma unifilaire |
|---|---|---|
| Question | OÙ sont les équipements ? | COMMENT sont-ils protégés et reliés ? |
| Représentation | Vue de dessus du logement | Arborescence technique |
| Contenu | Emplacement précis de chaque prise, interrupteur, luminaire | Organisation des circuits depuis le tableau |
| Liaisons | Traits pointillés interrupteur → luminaire | Traits représentant les canalisations |
| Échelle | À l’échelle du plan architectural | Sans échelle (schéma logique) |
En résumé :
- Le plan de position répond à « Où dois-je percer pour poser cette prise ? »
- Le schéma unifilaire répond à « Quel disjoncteur protège ce circuit ? »
Le Consuel exige systématiquement les deux documents pour valider une installation. Sur le terrain, je vois trop de clients arriver avec seulement le plan de position — et c’est un refus assuré. Voyons précisément ce que contient un dossier complet.
Documents exigés par le Consuel
Pour obtenir l’attestation de conformité, le Consuel demande un dossier complet. Voici les pièces obligatoires :
| Document | Contenu | Symboles requis |
|---|---|---|
| Plan de position | Emplacement de tous les équipements par pièce | Prises, interrupteurs, points lumineux, appareils fixes |
| Schéma unifilaire | Organisation des circuits depuis le tableau électrique | Disjoncteurs, différentiels, calibres, sections |
| Attestation de conformité (formulaire Consuel) | Déclaration signée | — |
| Notice descriptive (si applicable) | Caractéristiques techniques de l’installation | — |
Points de contrôle fréquents :
- Cohérence entre plan de position et schéma unifilaire
- Présence de tous les circuits spécialisés obligatoires
- Protection différentielle 30 mA sur tous les circuits
- Identification claire de chaque circuit (étiquetage tableau)
💡 Conseil de chantier : Préparez votre dossier Consuel dès le début des travaux, pas la veille du rendez-vous. Un plan propre et à jour évite les allers-retours avec l’organisme de contrôle. J’ai vu des chantiers retardés de trois semaines pour un schéma unifilaire bâclé — c’est du temps et de l’argent perdus.
→ Guide pratique : Concevoir son schéma électrique maison
→ Article connexe : Comment préparer son dossier Consuel

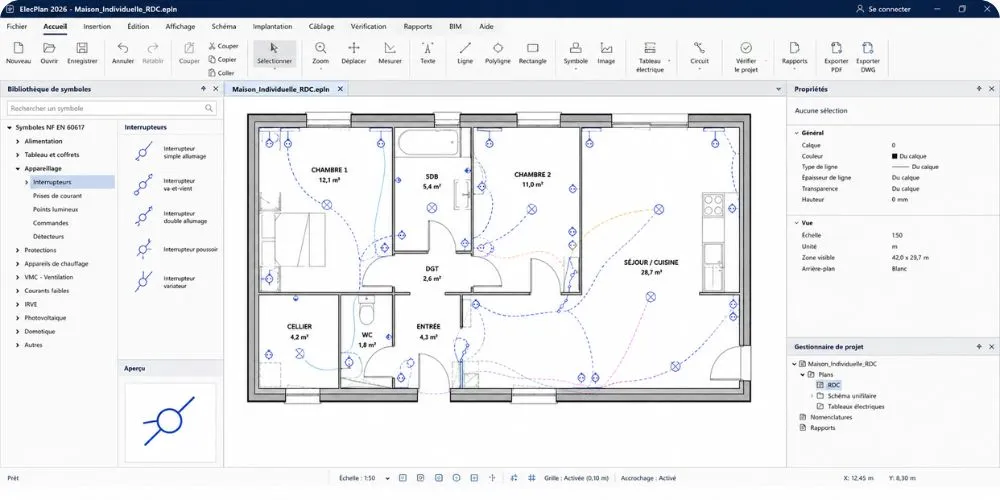

Comment créer son plan électrique ? (logiciels)
Savoir lire un plan électrique, c’est essentiel pour dialoguer avec les professionnels et vérifier la conformité d’une installation. Mais si vous souhaitez dessiner vous-même vos schémas — que ce soit pour préparer un projet de rénovation ou documenter une installation existante —, plusieurs outils sont à votre disposition, du plus simple au plus complet.
Logiciels gratuits pour particuliers
| Logiciel | Usage principal | Points forts | Limites |
|---|---|---|---|
| ArchiFacile | Plan de position sur fond architectural | Interface simple, bibliothèque de symboles | Schéma unifilaire basique |
| QElectroTech | Schéma unifilaire, symboles normalisés | Open source, complet | Prise en main technique |
| ProfiCAD (version gratuite) | Schémas techniques | Interface intuitive | Fonctions limitées en gratuit |
| Kozikaza | Plan 3D avec électricité | Visualisation 3D | Export limité |
| Lucidchart (version gratuite) | Schémas en ligne | Collaboratif | Peu de symboles électriques natifs |
Logiciels professionnels
| Logiciel | Usage | Tarification |
|---|---|---|
| See Electrical Building | Schémas complets résidentiels | Payant |
| Caneco BT | Dimensionnement et schémas | Payant |
| AutoCAD Electrical | Plans techniques avancés | Payant (abonnement) |
| SCHEMAPLIC | Schémas conformes aux normes | Payant |
💡 Conseil de chantier : Commencez simple. La clarté du tracé et le respect des symboles normalisés priment sur la sophistication de l’outil. J’ai reçu des plans AutoCAD illisibles et des croquis papier impeccables — devinez lesquels passent le Consuel sans problème ? Un plan propre dessiné sur papier millimétré vaut mieux qu’un fichier CAO surchargé.
Erreurs fréquentes et pièges à éviter
Un plan peut respecter la norme à la lettre et rester invivable au quotidien. J’ai vu un client refaire toute sa cuisine six mois après livraison : l’électricien avait oublié la prise 32A pour les plaques. Coût de la reprise : 1 200 €. Après 20 ans de chantiers, voici les erreurs qui reviennent le plus souvent.
1. Confondre four et plaques de cuisson Le four standard fonctionne en 20A (section 2,5 mm²). Les plaques de cuisson nécessitent 32A (section 6 mm²). Confondre les deux conduit soit à un sous-dimensionnement dangereux, soit à un surcoût inutile.
2. Oublier les circuits spécialisés Brancher le lave-linge et le lave-vaisselle sur le même circuit ? Erreur classique. Résultat : des disjonctions répétées dès que les deux appareils tournent ensemble. La NF C 15-100 impose un circuit dédié pour chaque gros électroménager. Ce n’est pas un caprice : c’est une question de sécurité.
3. Sous-estimer le nombre de prises Le minimum normé (3 prises dans une chambre, 7 dans un séjour > 28 m²) est souvent insuffisant pour un usage réel. En pratique, comptez vos équipements actuels, ajoutez ceux que vous aurez dans 5 ans, et vous aurez une idée plus juste. Une prise supplémentaire coûte quelques euros à l’installation — en rajouter après, c’est saignée et reprise de peinture.
4. Mal positionner les va-et-vient Un va-et-vient en entrée de couloir sans son pendant à l’autre extrémité, c’est la garantie de traverser le couloir dans le noir. C’est la remarque numéro un des clients après travaux, et malheureusement, à ce stade, c’est compliqué à corriger.
5. Négliger les hauteurs d’implantation Les prises doivent respecter des hauteurs normées : 5 cm minimum du sol fini pour les prises standard. Pour les logements accessibles PMR, une hauteur maximale de 1,30 m s’applique (arrêté du 24 décembre 2015). Sur le terrain, je note systématiquement les hauteurs sur mes plans quand elles diffèrent du standard — ça évite les mauvaises surprises à la pose.
6. Oublier la GTL La Gaine Technique Logement (GTL) regroupe les arrivées électriques et de communication dans un espace dédié, généralement situé près de l’entrée du logement. Son emplacement doit figurer sur le plan électrique dès la conception : il conditionne le tracé de tous les circuits. Une GTL mal positionnée, c’est des dizaines de mètres de câbles supplémentaires et des saignées évitables.
→ Lire aussi : GTL : guide complet de la gaine technique logement
FAQ — Symboles électriques et plans
Où trouver la liste officielle des symboles électriques ?
Les symboles normalisés sont définis par les normes NF C 03-201 à 03-211 (disponibles auprès de l’AFNOR) et la norme internationale IEC 60617. Des récapitulatifs gratuits sont disponibles sur les sites spécialisés.
Les symboles électriques sont-ils obligatoires ?
La NF C 15-100 impose des documents « lisibles et exploitables ». Concrètement, utiliser les symboles normalisés est la seule façon d’y parvenir. Un organisme de contrôle (Consuel) peut refuser un dossier avec des symboles fantaisistes — et croyez-moi, il ne s’en prive pas.
Quelle différence entre schéma unifilaire et schéma multifilaire ?
Le schéma unifilaire représente tous les conducteurs d’un circuit par un seul trait (vue simplifiée). Le schéma multifilaire représente chaque conducteur individuellement (vue détaillée du câblage réel). Le premier est utilisé pour la documentation, le second pour l’exécution sur chantier.
Comment représenter un va-et-vient sur un plan ?
Le va-et-vient utilise le symbole de l’interrupteur (cercle) avec un trait traversant le cercle de part en part. Sur le plan de position, les deux interrupteurs sont reliés au point lumineux par des traits pointillés. C’est ce détail qui permet de vérifier immédiatement que chaque couloir a bien ses deux commandes.
Quel symbole pour une prise de courant commandée ?
Une prise commandée par un interrupteur conserve le symbole standard de la prise, mais elle est reliée à l’interrupteur par un trait pointillé sur le plan de position. Sur le schéma unifilaire, elle apparaît sur le circuit d’éclairage correspondant, car elle est assimilée à un point lumineux.
Les symboles sont-ils identiques en France et en Belgique ?
Non. La France utilise les normes NF C, tandis que la Belgique applique le RGIE (Règlement Général sur les Installations Électriques). Certains symboles diffèrent légèrement, notamment pour la domotique. Vérifiez toujours la réglementation applicable à votre pays.
Comment indiquer un circuit triphasé sur un schéma ?
Un circuit triphasé est représenté par un trait accompagné de plusieurs barres obliques :
- 4 barres : 3 phases + terre (sans neutre)
- 5 barres : 3 phases + neutre + terre
La notation « 5G6 » indique un câble triphasé à 5 conducteurs de 6 mm² (3 phases + neutre + terre).
Faut-il refaire les plans après des travaux ?
Oui, sans exception. La NF C 15-100 exige que les schémas reflètent l’état réel de l’installation. Toute modification doit être reportée sur le plan de position et le schéma unifilaire, datée et signée. Un plan obsolète, c’est un problème garanti pour le prochain intervenant — ou pour vous le jour d’une revente.
En résumé
Comprendre les symboles électriques transforme un plan électrique technique en une carte lisible de votre installation. Cette maîtrise vous permet de :
- Dialoguer efficacement avec votre électricien
- Vérifier la conformité d’un devis ou d’une réalisation
- Préparer sereinement votre dossier Consuel
- Anticiper vos besoins futurs (IRVE, domotique, photovoltaïque)
Dernière mise à jour : décembre 2025 — Conforme à la norme NF C 15-100 (édition août 2024, applicable depuis le 1er septembre 2025)
