En bref
Choisir le bon disjoncteur pour votre chauffage électrique évite surcharges, pannes et risques d’incendie.
- Le calibre du disjoncteur dépend de la puissance totale des radiateurs : 10 A pour 2 300 W maximum, 20 A pour 4 500 W avec câble de 2,5 mm², 32 A pour 7 360 W avec câble de 6 mm².
- Utilisez un disjoncteur bipolaire 1P+N ou 2P en monophasé avec courbe C, qui offre le meilleur équilibre entre protection et tolérance aux courants de démarrage.
- La norme NF C 15-100 impose un circuit spécifique pour le chauffage, distinct des prises classiques, avec protection adaptée à chaque zone.
- Privilégiez un disjoncteur par pièce ou regroupez les radiateurs d’une même zone : cette répartition facilite les dépannages et évite la coupure totale du chauffage.
- Faites appel à un électricien qualifié pour l’installation, coupez le courant général, vérifiez les connexions et utilisez des embouts de câblage sertis.
Vous venez d’acheter un radiateur électrique et vous vous demandez quel dispositif installer dans votre tableau pour le protéger. Je reçois chaque semaine des appels de personnes qui ont fait déclencher leur disjoncteur après avoir branché plusieurs convecteurs sur un circuit sous-dimensionné. Ce choix n’est pas anodin : un disjoncteur mal adapté peut entraîner des déclenchements intempestifs, une surchauffe des câbles ou même un incendie. Je vais vous expliquer comment choisir le bon calibre et le bon type de protection pour votre installation de chauffage électrique.
À quoi sert un disjoncteur pour protéger votre chauffage

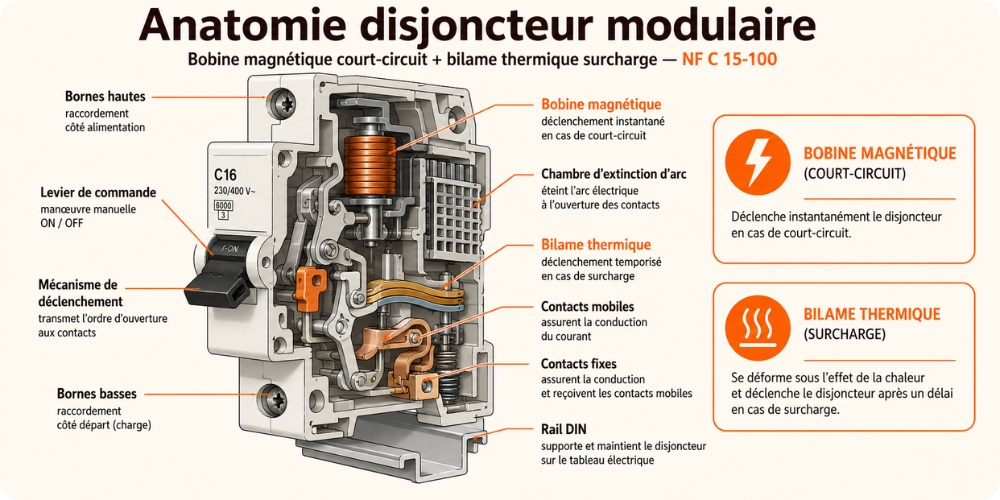

Le disjoncteur est un organe de sécurité obligatoire dans votre tableau électrique. Il coupe automatiquement l’alimentation du circuit concerné dès qu’il détecte une surcharge ou un court-circuit. Son rôle est double : protéger l’appareil branché et éviter que les câbles ne chauffent jusqu’à provoquer un départ de feu. Il vous protège également contre les risques d’électrisation en coupant la phase et le neutre.
Sur un chantier en 2019, j’ai constaté qu’un propriétaire avait connecté quatre radiateurs de 1 500 W sur un seul disjoncteur 16 A avec du câble de 1,5 mm². L’installation déclenchait sans arrêt en hiver, lorsque tous les convecteurs fonctionnaient. Le câble, trop sollicité, commençait à ramollir dans la gaine. Nous avons dû tout refaire : installer deux circuits distincts avec des disjoncteurs 20 A et du câble de 2,5 mm². Cette erreur aurait pu tourner au drame.
La norme NF C 15-100 impose qu’un circuit spécifique soit dédié au chauffage. Vous ne pouvez pas brancher vos radiateurs électriques sur les prises classiques. Leur circuit est distinct et doit être protégé par un disjoncteur adapté à la puissance totale installée. Le temps de réaction du disjoncteur dépend de sa courbe de déclenchement, que nous aborderons plus loin.
Quel calibre choisir selon la puissance de vos radiateurs
Le calibre du disjoncteur dépend directement de la puissance totale des radiateurs que vous souhaitez protéger. Pour déterminer l’ampérage nécessaire, vous devez diviser la puissance en watts par la tension en volts. En France, la tension standard est de 230 V en monophasé. Imaginons un radiateur de 2 000 W : vous obtenez 2 000 ÷ 230 = 8,7 A. Vous devrez alors choisir un disjoncteur de calibre immédiatement supérieur, soit 10 A.
La norme préconise l’installation d’un disjoncteur de 20 A maximum avec une section de fil de 2,5 mm² pour protéger un circuit de convecteurs, avec une puissance totale plafonnée à 4 500 W. Vous pouvez connecter autant de convecteurs que possible en restant sous cette limite. Par exemple, trois convecteurs de 1 500 W peuvent être alignés sous un même disjoncteur de 20 A, puisque la puissance totale reste à 4 500 W.
| Puissance maximale | Calibre du disjoncteur | Section de câble |
|---|---|---|
| 2 300 W | 10 A | 1,5 mm² |
| 3 680 W | 16 A | 1,5 mm² |
| 4 500 W | 20 A | 2,5 mm² |
| 5 750 W | 25 A | 4 mm² |
| 7 360 W | 32 A | 6 mm² |
Le calibre maximal d’un disjoncteur de radiateur dans le secteur résidentiel est de 32 A. Si vous installez un plancher chauffant électrique, les règles diffèrent légèrement. Les planchers chauffants ont souvent une puissance élevée et un fort appel de courant au démarrage à froid. Pour une puissance de 5 400 W, on conseille généralement un disjoncteur de 32 A ou 40 A avec une section de 6 mm². Un disjoncteur de 40 A est souvent recommandé pour éviter les déclenchements intempestifs lors de la mise en route.
Type et courbe de déclenchement du disjoncteur
Vous devrez choisir entre plusieurs types de disjoncteurs selon votre installation. En monophasé 230 V, le cas le plus courant, vous aurez besoin d’un disjoncteur bipolaire 1P+N ou 2P. Ce type contrôle la phase et coupe la phase et le neutre en cas de surcharge. Un disjoncteur unipolaire 1P est beaucoup plus rare : il ne coupe que la phase, ce qui est insuffisant pour un radiateur branché sur phase et neutre.
Si votre logement est alimenté en triphasé 400 V, ce qui est exceptionnel pour des radiateurs, vous devrez installer un disjoncteur triphasé 3P ou tétrapolaire 4P. Un disjoncteur 4P contrôle et coupe les trois phases et le neutre, tandis qu’un 3P+N ne contrôle que les phases mais coupe les phases et le neutre. Dans la majorité des cas, vous n’aurez jamais à installer ce type de protection pour un chauffage électrique domestique.
La courbe de déclenchement détermine la sensibilité du disjoncteur aux surintensités et sa rapidité de coupure. Il existe trois principaux types : B, C et D. Pour les radiateurs électriques, la courbe C est généralement la plus adaptée. Elle offre un bon équilibre entre protection et tolérance aux courants de démarrage des appareils de chauffage, qui peuvent être jusqu’à cinq fois supérieurs à leur courant normal pendant un court instant. Le déclenchement magnétique intervient entre cinq et dix fois le calibre du disjoncteur.
Combien de disjoncteurs installer pour votre installation
Vous avez trois options pour répartir vos circuits de chauffage. La première consiste à respecter la norme NF C 15-100 à la lettre : brancher le circuit chauffage sous un disjoncteur 20 A avec section de fil de 2,5 mm² en respectant le plafond de 4,5 kW. Cette solution vous laisse une marge de manœuvre pour installer d’autres convecteurs à l’avenir ou des radiateurs plus puissants. Je la recommande si vous avez un logement de taille moyenne avec plusieurs pièces à chauffer.
La deuxième option consiste à choisir le disjoncteur en fonction de la puissance réelle installée. Cette solution est intéressante pour des petites surfaces avec peu de radiateurs et une faible puissance cumulée, comme un studio avec un seul convecteur. Pour une puissance totale de 2 000 W, un disjoncteur 16 A pourrait suffire. Cela évite un surdimensionnement coûteux tout en assurant une protection efficace. Vous devrez néanmoins anticiper toute évolution future de votre installation.
La troisième option consiste à installer un disjoncteur par radiateur. Chaque circuit chauffage est ainsi composé d’un unique radiateur branché sous son disjoncteur dédié. L’avantage est évident : en cas d’anomalie, seul le circuit fautif est coupé, les autres radiateurs continuent de fonctionner. Cela assure une protection optimale et évite que le déclenchement d’un disjoncteur ne coupe l’alimentation de tous les radiateurs. L’inconvénient est financier, puisque vous devrez acheter plus de disjoncteurs.

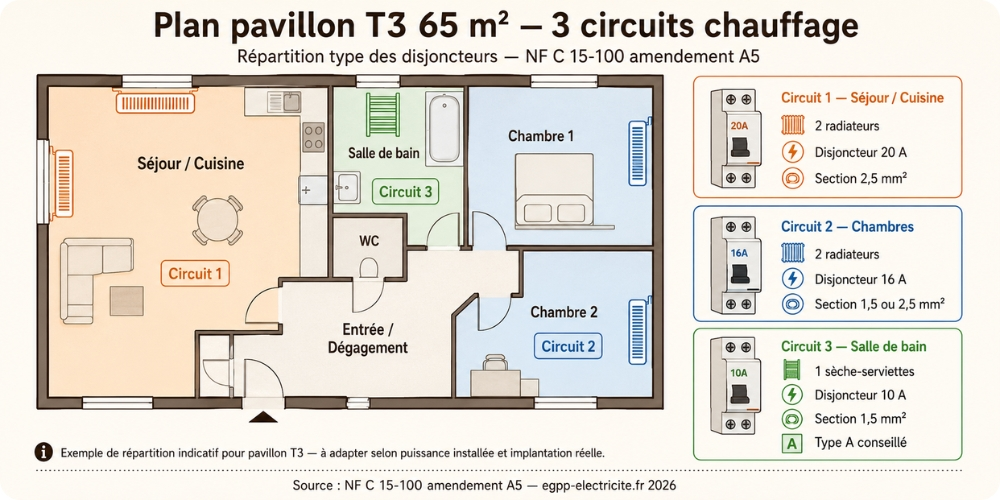

Je recommande généralement de regrouper les radiateurs d’une même pièce à un unique disjoncteur. Il n’est pas conseillé de raccorder sur le même dispositif de protection le radiateur de la cuisine et celui de la chambre. Cette répartition logique facilite les dépannages et améliore la sécurité de l’installation. Si vous intégrez un système de gestion intelligent, comme un tableau électrique connecté, vous pourrez piloter chaque circuit de manière indépendante et optimiser vos consommations.
Installation et raccordement de votre disjoncteur
Je vous conseille vivement de faire appel à un électricien qualifié pour installer les disjoncteurs du circuit chauffage. C’est le seul professionnel qui peut assurer la sécurité de l’installation et vous garantir sa conformité. Si vous souhaitez le faire vous-même, vous devez impérativement couper le courant général du tableau électrique avant de commencer, en utilisant le disjoncteur principal ou l’interrupteur différentiel.

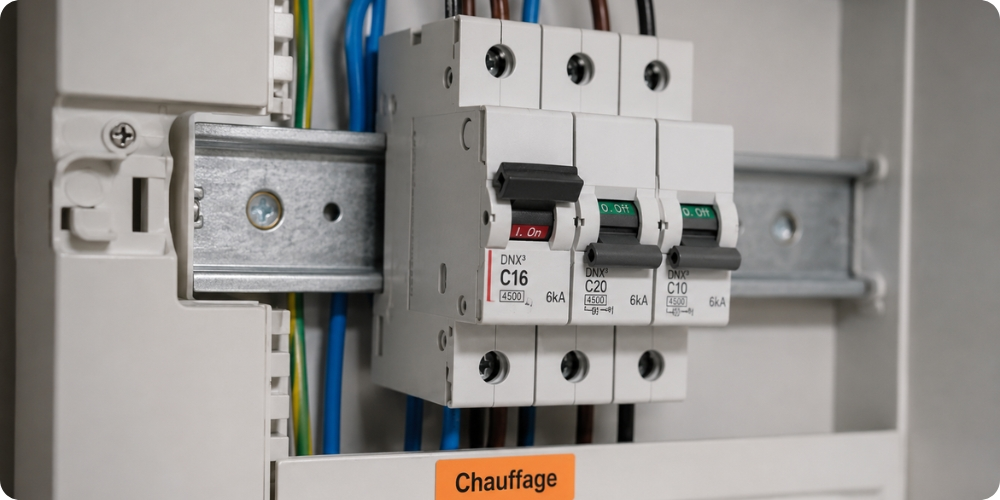

Identifiez ensuite le circuit dédié au radiateur en vous référant au schéma électrique de l’installation ou en utilisant un testeur de tension. Repérez les fils de phase et de neutre correspondants. Fixez le disjoncteur sur le rail DIN du tableau électrique en l’encliquetant fermement, pour un disjoncteur embrochable, ou reliez-le à l’interrupteur différentiel à l’aide du peigne, pour un disjoncteur peignable. Connectez ensuite les fils au disjoncteur selon le type de connexion en respectant la polarité.
Deux types de connexion existent : les disjoncteurs à bornes automatiques et les disjoncteurs à vis. Les bornes automatiques ne nécessitent aucun outil : le câble s’enclenche simplement dans l’emplacement dédié. C’est une solution rapide et facile à mettre en œuvre, même pour les bricoleurs débutants. Les disjoncteurs à vis nécessitent d’insérer les fils dénudés dans les bornes et de les serrer fermement pour assurer un contact optimal. Cette méthode classique est fiable, mais demande plus de temps et de soin.

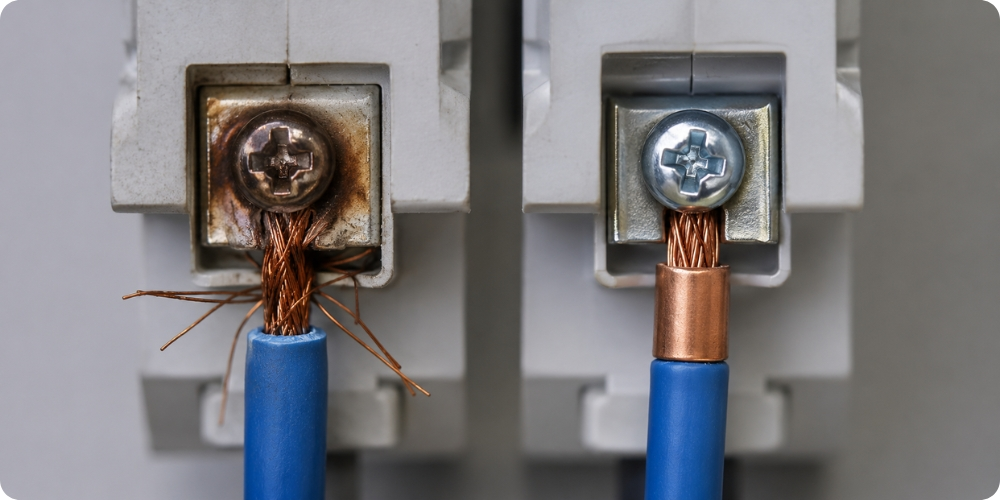

Vérifiez que toutes les connexions sont bien serrées et qu’aucun fil dénudé n’est apparent. Utilisez des embouts de câblage adaptés à la section des fils pour un contact optimal et éviter les arrachements. Sertissez les embouts avec une pince à sertir appropriée en vous assurant que la connexion est bien étanche. Remettez ensuite le courant général et testez le fonctionnement du radiateur. Un contrôle régulier des connexions et un resserrage des bornes si besoin permettent d’éviter tout desserrage dû aux vibrations ou aux variations de température.
Si vous avez une maison connectée, vous pouvez intégrer un fil pilote. Les radiateurs électriques nouvelle génération sont équipés de ce fil noir qui fait la connexion entre le thermostat général de la maison et chaque radiateur intelligent. Ce n’est pas un fil électrique comme les autres, et il vient en complément du fil bleu qui représente le neutre, du fil rouge qui représente la phase, et du fil vert auquel est raccordée la prise de terre. Pour aller plus loin, si vous avez un véhicule électrique, pensez également à anticiper l’installation d’une borne de recharge à domicile, qui nécessite elle aussi un disjoncteur dédié.
