Mis à jour le 14 juin 2026
En remplaçant un vieux convecteur par un radiateur à inertie chez un client à Aix-en-Provence, Michel s’est trouvé devant quatre fils en sortie de mur : phase, neutre, terre… et un quatrième conducteur noir. La notice du nouveau radiateur parlait de fil pilote sans préciser quoi en faire si le programmateur central faisait défaut. C’est une situation que j’ai vue revenir sur presque tous les chantiers de rénovation depuis 1995 : ce 4e fil déroute les bricoleurs avertis comme les artisans pressés. Pourtant, son rôle est précis, son branchement répond à des règles claires, et certaines confusions provoquent la destruction immédiate de l’électronique du radiateur.
📌L’essentiel à retenir :
Le fil pilote est un conducteur supplémentaire, le plus souvent noir, qui transmet à un radiateur électrique des ordres de chauffe codés en 230 V depuis un programmateur centralisé. Il pilote 4 ou 6 modes (Confort, Eco, Hors-gel, Arrêt) sans toucher au thermostat propre du radiateur. Sa pose n’est pas imposée par la norme, mais son sectionnement est obligatoire dès qu’il est présent (NF C 15-100).
Qu’est-ce que le fil pilote d’un radiateur électrique ?
Le fil pilote est un conducteur supplémentaire ajouté au câblage classique d’un radiateur électrique (phase, neutre, terre). Il ne transporte pas la puissance de chauffe. Il véhicule un signal de commande en 230 V à très faible intensité, généré par un programmateur ou un gestionnaire d’énergie central. Le radiateur lit ce signal et bascule entre plusieurs modes de fonctionnement sans qu’il soit nécessaire de toucher au thermostat de chaque appareil.
Cette logique a un intérêt direct pour le propriétaire d’un logement chauffé à l’électrique : piloter dix radiateurs depuis un seul boîtier, programmer des plages horaires différentes par zone. Le mode Eco peut aussi basculer toute la maison d’un seul ordre quand le logement est inoccupé.
Couleur du fil pilote
Sur les radiateurs récents, le fil pilote est presque toujours noir, parfois gris selon les fabricants. La NF C 15-100 ne fixe pas formellement la couleur de ce conducteur : il s’agit d’un usage industriel constant, pas d’une obligation normative. Sur des appareils plus anciens, j’ai croisé des sorties de câble où le fil de commande était d’une teinte légèrement différente, signe que la convention industrielle s’est stabilisée progressivement.
⚠️Attention :
le fil pilote ne doit JAMAIS être confondu avec la terre (vert/jaune) ni avec le neutre (bleu). Si vous identifiez un conducteur noir en sortie de câble, vérifiez sa fonction avant de le raccorder — l’erreur de confusion grille l’électronique de commande du radiateur.
Le fil pilote depuis les années 1990
Généralisé dans les années 1990 sur les convecteurs et panneaux rayonnants français avec la diffusion de la programmation hebdomadaire et des gestionnaires d’énergie, le fil pilote est devenu un standard du chauffage électrique résidentiel.
À quoi sert le fil pilote : les ordres de chauffe expliqués
Le fil pilote transmet aujourd’hui soit 4 ordres normalisés, soit 6 ordres sur les radiateurs plus récents. Chaque ordre est codé sous une forme d’onde différente sur le conducteur, et le radiateur ajuste sa consigne en conséquence.
Tableau — Les 4 et 6 ordres normalisés du fil pilote
| Ordre | Signal sur le fil pilote (principe) | Effet sur le radiateur |
|---|---|---|
| Confort | Aucun signal (fil au repos) | Consigne pleine définie par le thermostat |
| Eco | Tension 230 V appliquée en alternance complète | Consigne abaissée de 3 à 4 °C selon fabricant |
| Hors-gel | Demi-alternance positive | Consigne fixe d’environ 7 °C |
| Arrêt | Demi-alternance négative | Coupure du chauffage |
| Confort -1 °C (6 ordres) | Signal périodique court | Consigne abaissée d’environ 1 °C |
| Confort -2 °C (6 ordres) | Signal périodique plus long | Consigne abaissée d’environ 2 °C |
Schéma de principe simplifié : les formes d’onde précises et la durée exacte des créneaux Confort -1 °C / -2 °C varient selon les protocoles industriels et les fabricants. Référence générale : Schneider Electric, Guide NF C 15-100, chauffage électrique.
L’intérêt du 6 ordres apparaît sur les installations modernes avec délestage intelligent. Le gestionnaire affine la baisse de consigne au lieu de basculer brutalement en Eco, ce qui évite les sensations de froid désagréables pendant les périodes de tarif de pointe.
Compatibilité fil pilote selon le type de radiateur
| Type de radiateur | Fil pilote standard | Notes |
|---|---|---|
| Convecteur électrique | Oui (4 ou 6 ordres) | Modèles post-1995 |
| Panneau rayonnant | Oui (4 ou 6 ordres) | Bornier dédié |
| Radiateur à inertie sèche | Oui (4 ou 6 ordres) | Bornier dédié |
| Radiateur à inertie fluide | Oui (4 ou 6 ordres) | Bornier dédié |
| Sèche-serviettes électrique | Oui (4 ou 6 ordres) | Bornier dédié, parfois étiqueté FP |
| Plancher chauffant électrique | Non (régulation séparée) | Thermostat d’ambiance dédié, sans logique d’ordres centralisés |
Comment fonctionne un radiateur avec fil pilote concrètement

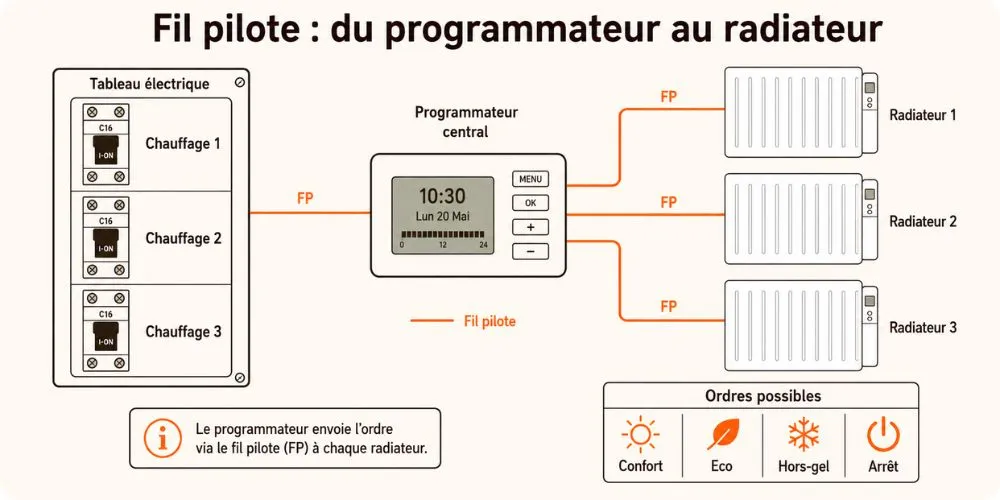

L’ensemble s’articule autour d’un programmateur centralisé ou gestionnaire d’énergie installé près du tableau électrique. Ce boîtier émet les ordres de chauffe selon une horloge interne et un programme hebdomadaire. Les ordres partent du programmateur sur un fil de commande dédié (le fil pilote) qui rejoint chaque radiateur via la même gaine que la phase, le neutre et la terre, depuis le tableau électrique.
Sur la sortie de câble murale, vous trouvez donc quatre conducteurs : phase (marron, noir ou gris), neutre (bleu), terre (vert/jaune) et fil pilote (noir ou gris). Le radiateur récupère son alimentation puissance sur phase/neutre/terre, et lit le signal de commande sur le fil pilote via une carte électronique dédiée.
La différence avec un radiateur sans fil pilote est nette : sans ce conducteur de commande, chaque appareil garde son thermostat propre et fonctionne en autonomie. La programmation devient locale, radiateur par radiateur, sans coordination centrale possible : ce qui complique vite la gestion d’un logement de plus de quatre pièces chauffées.
Comment brancher le fil pilote d’un radiateur, étape par étape
Avant tout raccordement, deux précautions sont non négociables.
💡Conseil de chantier :
avant de toucher au moindre fil sur la sortie d’un radiateur, coupez le disjoncteur dédié au circuit chauffage au tableau électrique. Vérifiez ensuite l’absence de tension avec un VAT (vérificateur d’absence de tension) homologué — pas un tournevis testeur, qui ne détecte pas systématiquement une absence sur le fil pilote.
Une fois la sécurité validée :

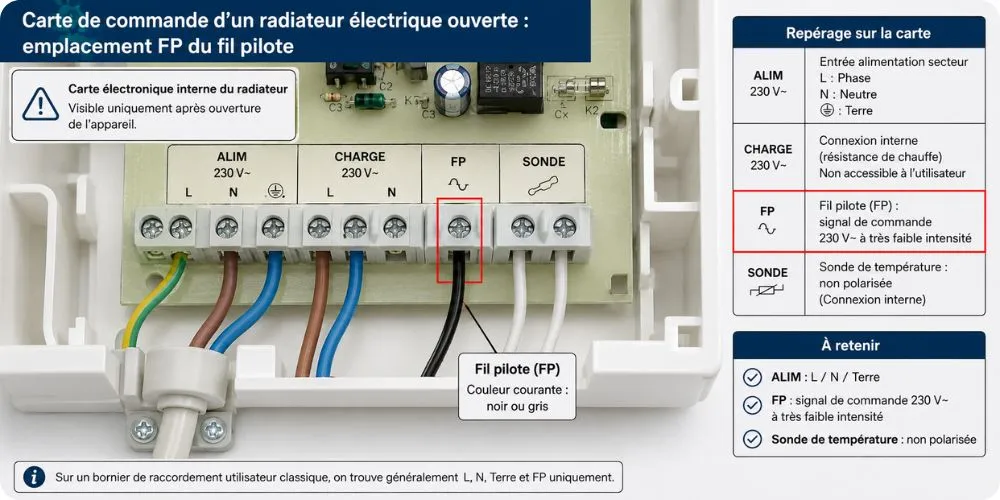

- Identifier les fils sur la sortie de câble : phase (marron/noir/gris), neutre (bleu), terre (vert/jaune), fil pilote (noir ou gris, parfois étiqueté FP sur le bornier du radiateur).
- Raccorder phase, neutre et terre sur les bornes correspondantes du bornier d’alimentation du radiateur.
- Raccorder le fil pilote sur le bornier dédié pilote ou FP du radiateur, lui-même relié à la sortie pilote du programmateur central via une boîte de dérivation.
- Cas particulier du sèche-serviettes : un bornier FP est généralement présent sur la résistance ou la carte de commande, à raccorder de la même façon que pour un radiateur classique.
🚨Attention :
le fil pilote ne doit JAMAIS être relié au neutre ni à la terre du radiateur. Ce type de raccordement est formellement interdit par les fabricants (Atlantic le rappelle pour ses radiateurs) et peut provoquer des perturbations, voire la destruction de la carte électronique de commande.
Et si le radiateur n’a pas de fil pilote ?
Certains modèles d’entrée de gamme et certains radiateurs connectés modernes se passent du fil pilote. Le raccordement se réduit alors aux 3 fils standards : phase, neutre, terre. Le radiateur utilise son propre thermostat et, le cas échéant, sa connectivité Wi-Fi ou Zigbee pour la programmation. Si une sortie de câble murale comporte un fil pilote inutilisé dans ce cas, il doit être isolé individuellement (voir section suivante), surtout pas coupé au ras du mur.
Que faire d’un fil pilote inutilisé ?
J’ai vu cette question revenir sur la plupart des chantiers de rénovation : un propriétaire installe un radiateur sans gestion centralisée, et il se retrouve avec un conducteur supplémentaire noir qui sort du mur sans utilité immédiate.
La règle d’or vaut pour toutes les installations : le fil pilote ne s’élimine pas. Il s’isole. Trois options pratiques :
- L’isoler avec un domino borgne ou un capuchon isolant en bout de conducteur, puis le ranger dans la boîte de dérivation ou la boîte d’encastrement existante.
- Le sectionner proprement dans une boîte de dérivation accessible (avec couvercle vissé), où il restera disponible pour un usage futur.
- Sur certaines configurations à bornier FP spécifique sur le radiateur, le laisser raccordé au radiateur mais débranché côté programmateur — le radiateur ignore alors simplement l’absence de signal.
Ce qu’il ne faut pas faire :
- Le couper au ras du mur (réutilisation impossible si le futur propriétaire installe une programmation centralisée).
- Le relier au neutre, à la terre, ou à la phase (risque de destruction de l’électronique du radiateur ou de perturbations).
- Le laisser pendre nu sans isolation (risque de contact accidentel avec d’autres conducteurs).
Trois erreurs courantes vues sur chantier
💡Conseil de chantier :
en 20 ans de métier, j’ai vu les mêmes confusions revenir sur le fil pilote. Trois cas reviennent plus souvent que les autres et coûtent cher au propriétaire.
Premier cas — sur un pavillon que j’ai rénové en 2017 à Aubagne, le précédent électricien avait raccordé les fils pilotes au neutre, sur tous les radiateurs du logement. À la première mise sous tension, six radiateurs neufs ont rendu l’âme, cartes électroniques détruites. Le propriétaire pensait avoir affaire à un lot défectueux : c’était un branchement non conforme reproduit en série.
Deuxième cas — la confusion couleur. Sur un autre chantier, la cliente avait remplacé un convecteur seule. Elle avait pris le fil pilote noir pour une terre supplémentaire et l’avait coincé sous la vis de terre du bornier. Le radiateur ne chauffait pas, le différentiel ne déclenchait pas — diagnostic faussement rassurant. La carte de commande, elle, n’a pas survécu deux saisons.
Troisième cas — le fil pilote coupé au ras du mur par un artisan pressé sur une rénovation. Quand les nouveaux occupants ont voulu installer un thermostat programmable, il a fallu rouvrir la cloison pour récupérer le fil disparu. Un sectionnement propre dans une boîte de dérivation aurait évité l’intervention.
⚠️Ce guide est informatif. Pour votre situation, si vous découvrez un fil pilote raccordé au neutre ou à la terre sur une installation existante, ne le débranchez pas vous-même : consultez un électricien Qualifelec. La carte du radiateur peut être déjà altérée même si l’appareil semble encore fonctionner.
Fil pilote et délesteur : éviter le dépassement d’abonnement Enedis
Le fil pilote sert aussi à une fonction protectrice : le délestage. Un délesteur installé près du tableau surveille en permanence l’intensité totale consommée par le logement. Quand la puissance approche la limite de l’abonnement Enedis, le délesteur envoie un ordre Arrêt (ou Eco) sur le fil pilote des radiateurs choisis, ce qui réduit instantanément la charge et évite le déclenchement du disjoncteur d’abonné.
Cette logique prend tout son sens dans une maison full électrique équipée d’une pompe à chaleur, de radiateurs d’appoint et d’un ballon d’eau chaude. Sans délestage, le démarrage simultané d’une PAC en froid intense et d’un four en cuisine fait sauter la protection générale. Avec délestage piloté par fil pilote, le système coupe transitoirement deux radiateurs secondaires, laisse passer le pic, puis rétablit le chauffage.
Le dimensionnement du délesteur dépend du contrat Enedis et de la nature des circuits chauffage : le calibre du disjoncteur protégeant le radiateur doit rester cohérent avec la section de câble et la puissance de l’appareil (Schneider Electric retient jusqu’à 3 500 W maximum par circuit chauffage en 1,5 mm² protégé 16 A).
Fil pilote et domotique 2026 : modules connectés, Zigbee, Matter
Les modules domotiques type Wiser (Schneider), Heatzy ou équivalents s’intercalent entre le programmateur classique et le radiateur. Ils transforment le signal du fil pilote en commandes radio (Zigbee, Matter, Wi-Fi) pour une application smartphone, sans remplacer le radiateur lui-même. Cette option garde l’investissement initial du parc de radiateurs et ajoute le pilotage à distance par pièce.
Pour les installations entièrement neuves, il existe aussi des radiateurs nativement connectés qui se passent du fil pilote et gèrent leur consigne via leur application propriétaire. Le choix entre ces deux approches dépend du parc existant, du budget et du niveau d’intégration souhaité, détaillé dans le guide consacré aux radiateurs connectés.
Que change la NF C 15-100 édition 2024 pour le fil pilote ?
La NF C 15-100 amendement A5 (juin 2015, application 27 novembre 2015), puis la nouvelle série de 21 normes publiée le 23 août 2024 (application obligatoire 1er septembre 2025) ont confirmé une exigence centrale : le sectionnement du fil pilote est obligatoire dès qu’il est installé. Schneider Electric précise dans son guide NF C 15-100 chauffage que le sectionnement doit être prévu pour les radiateurs gérés de façon centralisée. Le sectionnement se fait via un disjoncteur 1P+N+CA (avec contact auxiliaire de coupure du pilote) ou via un interrupteur de chauffage général.
Les autres règles fondamentales du fil pilote (raccordement, couleur, ordres normalisés) ne sont pas documentées de façon exhaustive dans les sources publiques de l’AFNOR — la NF C 15-100 reste payante. La conformité d’une installation existante demande donc un contrôle visuel et un test fonctionnel sur le terrain. Pour le détail des exigences résidentielles transversales, voir la NF C 15-100 édition 2024 et les mises en sécurité électriques YMYL.
FAQ : fil pilote radiateur
Conclusion
La prochaine étape logique après avoir identifié un fil pilote sur votre installation : vérifier la cohérence de votre programmateur central, du calibre des disjoncteurs et de la section des câbles d’alimentation des radiateurs. Si le sectionnement du fil pilote n’est pas en place, faites-le ajouter : c’est une exigence NF C 15-100 et un confort réel d’intervention. Et si vous trouvez un fil pilote raccordé sur le neutre, la terre, ou coupé au ras du mur, prévoyez un passage d’électricien plutôt qu’une correction à la va-vite.
Électricien depuis plus de 20 ans, installé en Bouches-du-Rhône. Ancien compagnon devenu artisan, Marc a câblé des centaines de tableaux, tiré des kilomètres de gaines et remis aux normes des dizaines d’installations résidentielles. Il transmet ici son expérience terrain : normes NF C 15-100, gaines et conduits, tableaux et protections, branchements, bornes de recharge, photovoltaïque et ventilation. Chaque article est vérifié contre les sources primaires (AFNOR, Consuel, Enedis, ADEME).
