L’essentiel à retenir : La Gaine Technique Logement (GTL) centralise toutes les arrivées électriques et de communication de votre habitation. Obligatoire dans le neuf depuis novembre 2015, elle regroupe le compteur, le tableau électrique et le coffret de communication au sein d’un espace dédié appelé ETEL. C’est la colonne vertébrale de votre installation électrique.
Comprendre la GTL électricité est indispensable pour tout projet de construction ou de rénovation. Cette gaine technique logement constitue le point central de votre installation, là où convergent courants forts et courants faibles. Dans ce guide, découvrez son rôle, les normes à respecter et les règles d’installation pour une mise en conformité réussie.
Qu’est-ce qu’une GTL en électricité ?
La Gaine Technique Logement (GTL) n’est pas un simple accessoire, c’est le véritable centre névralgique de votre installation électrique. Elle regroupe en un point unique les courants forts (puissance) et les courants faibles (multimédia), garantissant une gestion technique cohérente et sécurisée.
Tout part de ce point névralgique pour être distribué dans les pièces, assurant à la fois l’ordre, la conformité et la sécurité des occupants.
Concrètement, la GTL prend souvent la forme d’une goulotte GTL en PVC, fixée au mur, sur laquelle viennent se clipser les différents éléments de l’installation.
Quelle différence entre GTL et ETEL ?
L’ETEL n’est pas un produit que vous trouverez en rayon. C’est un volume de protection invisible, strictement défini par la réglementation électrique actuelle. Il matérialise l’espace réservé du sol au plafond pour garantir votre sécurité. Rien d’autre ne doit jamais empiéter sur cette zone sanctuarisée.
À l’inverse, la GTL désigne le matériel concret installé à l’intérieur de ce volume. C’est l’ensemble des goulottes et fixations physiques posées directement au mur. Attention : si l’ETEL couvre toujours toute la hauteur, la GTL elle-même n’a pas besoin d’aller du sol au plafond dans tous les cas (voir plus bas). L’ETEL est le contenant imposé, la GTL est le contenu.
En résumé : l’ETEL définit le volume réglementaire (minimum 600 mm x 250 mm, du sol au plafond), tandis que la GTL désigne les équipements physiques installés à l’intérieur.
La GTL est-elle obligatoire ?
La question qui se pose maintenant : devez-vous absolument installer cette fameuse GTL ?
Dans le neuf
La réponse est claire : oui, la GTL est obligatoire pour tout permis de construire récent. Impossible d’y couper.
Cette règle vient de l’amendement A5 de la norme NF C 15-100, actif depuis le 27 novembre 2015. C’est une obligation stricte : aucune dérogation n’est tolérée.
En rénovation
Ici, c’est plus nuancé. L’obligation ne s’applique qu’en cas de réhabilitation totale avec une redistribution complète des cloisons. Si vous conservez l’agencement existant, aucune contrainte ne pèse sur vous. En revanche, même sans obligation, l’installation d’une GTL reste vivement conseillée lors d’une rénovation électrique pour sécuriser votre réseau.
Que contient cette gaine technique ?
Qu’elle soit obligatoire ou simplement recommandée, une GTL digne de ce nom n’est pas une boîte vide. Elle doit regrouper des éléments bien précis, car c’est le cœur de l’installation électrique et de communication du logement.
Pour garantir la sécurité et respecter la norme NF C 15-100, cet espace technique doit impérativement intégrer les équipements suivants :
- Le panneau de contrôle : il supporte le compteur d’énergie (type Linky) et le disjoncteur d’abonné (AGCP), qui fait office de dispositif de coupure d’urgence pour couper toute l’électricité d’un seul geste.
- Le tableau électrique de répartition : le centre de commande de vos circuits, avec tous les disjoncteurs divisionnaires et interrupteurs différentiels.
- Le coffret de communication (VDI) : le point de ralliement pour internet, la TV et le téléphone, incluant l’arrivée de la fibre optique (DTIO).
- Deux prises de courant 16A au minimum : elles sont là pour alimenter les équipements comme votre box internet ou un switch réseau. Sur un plan électrique, ces éléments sont représentés par des symboles normalisés qu’il est utile de connaître pour vérifier la conformité de l’installation.

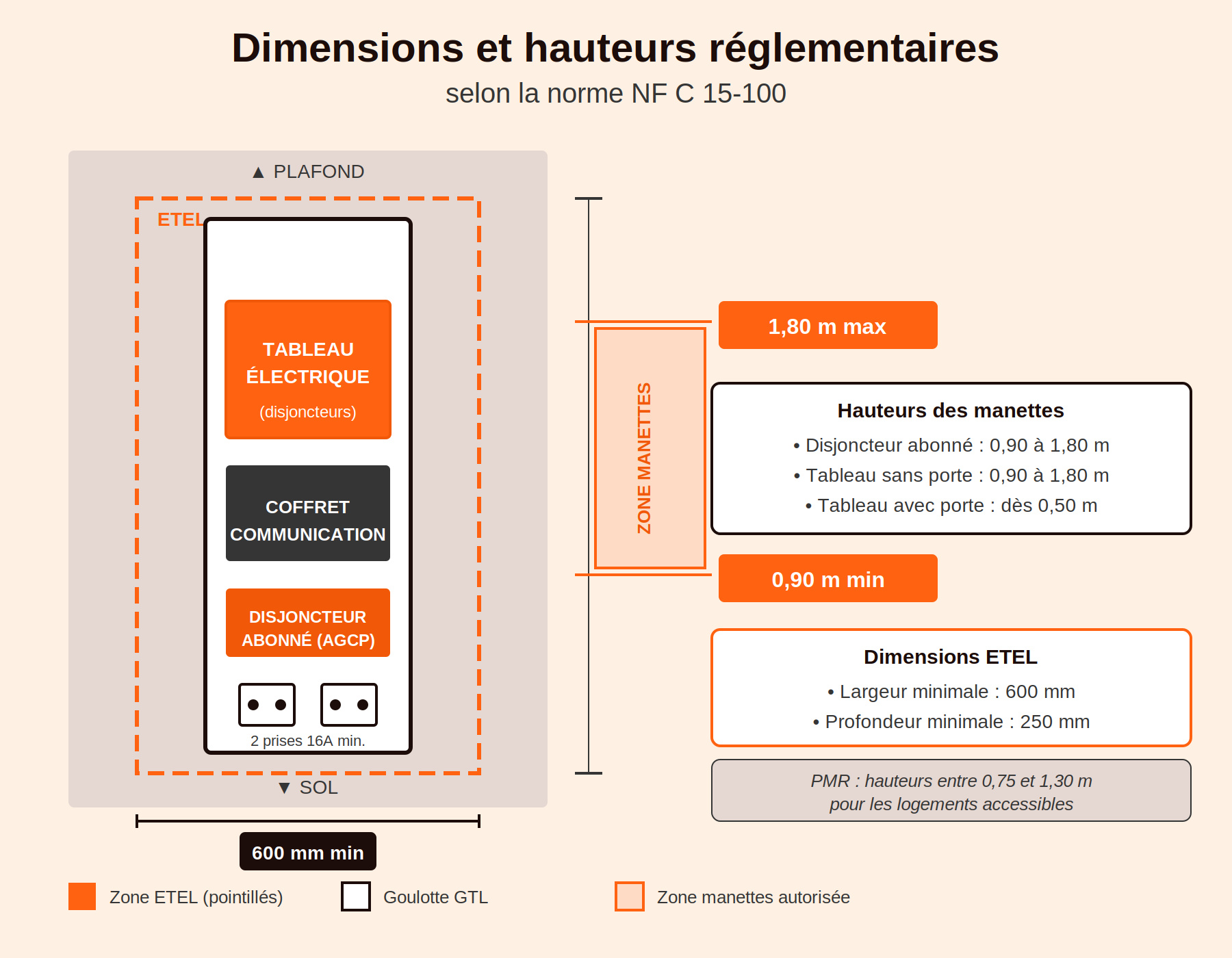

Dimensions de la GTL et de l’ETEL selon la norme NF C 15-100
On sait ce qu’il y a dedans, mais quelle place ça occupe ? La norme est stricte sur les dimensions.
Parlons d’abord du volume virtuel réservé, l’ETEL. Cet espace doit impérativement aller du sol au plafond. Sa largeur minimale est de 600 mm. Prévoyez aussi 250 mm de profondeur minimum.
Ensuite, la GTL vient se matérialiser physiquement dans ce volume. On retrouve souvent des largeurs standards de 250 mm (13 modules). Pour plus d’aisance, optez pour 355 mm (18 modules).
La norme NF C 15-100 impose des hauteurs précises pour garantir l’accessibilité et la sécurité. Voici les mesures exactes à respecter :
| Élément / Zone | Dimension / Hauteur réglementaire |
|---|---|
| Espace Technique (ETEL) | Largeur min : 600 mm / Profondeur min : 250 mm |
| Manette du disjoncteur d’abonné | Entre 0,90 m et 1,80 m du sol |
| Manettes des disjoncteurs du tableau | Entre 0,90 m et 1,80 m (ou dès 0,50 m si coffret avec porte) |
| Axes des prises du coffret communication | Entre 0,05 m et 1,80 m du sol |
| Dispositif de coupure d’urgence | Entre 0,90 m et 1,80 m du sol |
Ces hauteurs s’appliquent aux logements standards. Pour les logements accessibles PMR, les dispositifs doivent être installés entre 0,75 m et 1,30 m du sol.
Quel budget prévoir ?
Le budget à prévoir dépend du type de réalisation et de la marque choisie. Pour une goulotte GTL complète (avec couvercles et accessoires), comptez entre 100 € et 250 € selon le fabricant. Les modèles Legrand ou Schneider Electric se situent dans le haut de la fourchette, tandis que des marques comme Cofrelec ou Siemens proposent des tarifs plus accessibles.
Si vous faites appel à un électricien pour la pose complète (GTL + tableau électrique + coffret de communication), le budget global se situe généralement entre 600 € et 1 500 €, main-d’œuvre comprise. Ce tarif varie selon la complexité de l’installation et la région.
À noter : en grande surface de bricolage, les prix sont souvent plus élevés que chez les distributeurs spécialisés en ligne. Pensez à comparer avant d’acheter.
Où l’installer dans le logement ?
Les dimensions sont calées, mais pour votre GTL électricité, l’emplacement est tout aussi stratégique. La règle est simple : elle doit se trouver à l’intérieur du logement ou dans un local annexe directement accessible, comme un garage attenant.
La norme NF C 15-100 ne plaisante pas avec les distances de sécurité. Vous devez impérativement placer la GTL :
- À plus de 60 cm d’un point d’eau
- À plus de 10 cm d’une conduite de gaz
- À plus de 40 cm d’une source de chaleur
Ces distances de sécurité ne sont pas négociables : elles préviennent les risques d’incendie et d’électrocution.
Oubliez immédiatement certains recoins pour installer votre tableau électrique. L’humidité et le manque d’air sont les pires ennemis de votre installation. Voici les zones formellement interdites :
- Dans une salle de bain ou une salle d’eau
- Dans un placard sans ventilation ou trop exigu
- Au-dessus d’un point d’eau ou de plaques de cuisson
- Sous un escalier si l’espace ne permet pas un accès aisé et sécurisé
Les 3 configurations possibles d’une GTL
Une fois le bon emplacement trouvé, il faut réfléchir à la manière dont les câbles vont entrer et sortir. Ce choix dépend directement de l’architecture de votre bâtiment et du cheminement naturel de vos gaines techniques. On adapte la goulotte aux réseaux, pas l’inverse. Voici les trois configurations prévues par la norme NF C 15-100 :
- Du sol au plafond : La version intégrale. Les arrivées se font par le bas (vide sanitaire, cave) et les départs de circuits se font par le haut (combles) et par le bas.
- Partant du sol : Dans ce cas, les arrivées et les départs des gaines se font uniquement par la partie inférieure de la GTL.
- Partant du plafond : C’est l’inverse. L’alimentation et la distribution des circuits passent exclusivement par la partie supérieure, via un faux-plafond par exemple.
Côté réalisation, plusieurs solutions existent : la goulotte GTL en PVC (la plus courante et la plus simple à poser), le bac d’encastrement (pour une finition plus discrète, intégré dans la cloison) ou une réalisation artisanale en panneaux. Cette dernière option est déconseillée car elle augmente les risques de refus lors du passage du Consuel.
Comment installer une GTL ?
Passons à l’installation concrète. Voici les grandes étapes.
L’opération débute par la fixation rigide du corps de la goulotte contre le mur. Vous venez ensuite clipser les supports pour intégrer le tableau de répartition et le coffret de communication. L’étape suivante consiste à réaliser minutieusement tous les raccordements des câbles. On termine par la pose des couvercles et des cornets d’épanouissement pour masquer les fils aux jonctions sol et plafond.
Point important : tous les câbles électriques arrivant dans la GTL doivent être protégés par des gaines ICTA (Isolant Cintrable Transversalement Annelé). C’est une exigence de la norme NF C 15-100 pour garantir la protection mécanique des conducteurs.
💡 Conseil de chantier : On voit souvent des bricoleurs sous-estimer l’encombrement des gaines ICTA à l’arrivée dans la GTL. Prévoyez toujours un cornet d’épanouissement si vous avez plus de 6 à 8 circuits. Ça évite le bourrage, facilite la fermeture des couvercles et simplifie les interventions futures.
Ne sous-estimez pas la technicité de cette tâche. Obtenir une conformité NF C 15-100 exige une rigueur que seul un professionnel maîtrise vraiment.
Conclusion
La GTL électricité est bien plus qu’une simple goulotte : c’est le point central de votre installation électrique, celui qui garantit sécurité et conformité. En respectant les dimensions de l’ETEL, les hauteurs réglementaires et les distances de sécurité imposées par la norme NF C 15-100, vous assurez une installation pérenne et évolutive. Pour un passage Consuel sans accroc, n’hésitez pas à confier ces travaux à un électricien qualifié.
Questions fréquentes sur la GTL
La GTL est-elle obligatoire en rénovation ?
Non, sauf en cas de réhabilitation totale avec redistribution des cloisons. Dans les autres cas, elle reste fortement recommandée pour une mise aux normes de l’installation.
Peut-on installer une GTL en bois ?
Oui, c’est toléré depuis l’amendement A5 de la norme NF C 15-100, à condition que le matériau respecte les exigences de résistance au feu. Cependant, la goulotte PVC reste la solution la plus courante et la plus simple à mettre en œuvre.
La GTL doit-elle obligatoirement aller du sol au plafond ?
Non. La matérialisation sur toute la hauteur n’est pas obligatoire si les arrivées et départs de câbles se font uniquement par le haut ou uniquement par le bas.
Quelle GTL choisir : 13 ou 18 modules ?
Le choix dépend de la taille de votre tableau électrique. Une GTL 13 modules (250 mm de large) convient à la plupart des logements. Optez pour 18 modules (355 mm) si vous avez un tableau de grande capacité ou une installation en triphasé.
Faut-il une GTL pour passer le Consuel ?
Oui, dans le neuf et en rénovation totale. Le Consuel vérifie la conformité de l’ETEL et de la GTL selon la norme NF C 15-100. Une installation non conforme entraîne un refus d’attestation.
Peut-on installer la GTL dans un garage non attenant ?
Non. La GTL doit être située à l’intérieur du logement ou dans un local annexe avec accès direct depuis l’intérieur (garage communiquant, cellier attenant). Si le garage est séparé, un dispositif de coupure d’urgence doit être déporté à l’intérieur de l’habitation.
