La minuterie est un module électrique qui coupe automatiquement l’éclairage après un délai réglable, généralement entre 30 secondes et 12 minutes. Elle se branche sur le tableau électrique en 3 fils ou 4 fils, se déclenche par un bouton poussoir, et évite les oublis dans les cages d’escalier, couloirs et entrées.
Une minuterie bien installée permet de limiter l’éclairage au strict nécessaire, évitant ainsi des gaspillages énergétiques inutiles dans les lieux de passage comme les escaliers ou les parkings. Cependant, une erreur de câblage entre le retour bouton et le retour lampe peut rapidement rendre votre installation inopérante ou provoquer des déclenchements intempestifs. En vingt ans de métier, j’ai souvent constaté que la confusion entre un montage trois fils et quatre fils reste la première cause de panne sur les chantiers de rénovation.
Cet article détaille chaque étape pour réaliser un schéma électrique de minuterie fiable et conforme aux normes actuelles. Je vous explique comment différencier les raccordements modulaires et choisir le matériel adapté pour garantir la sécurité de votre circuit d’éclairage temporisé.
Comment fonctionne une minuterie et à quoi ça sert
La minuterie modulaire pilote l’extinction automatique d’un circuit d’éclairage après 0,5 à 12 minutes. Elle se décline en modèles avec ou sans préavis d’extinction, s’installant sur rail DIN en 3 ou 4 fils. Cet appareil s’avère indispensable pour sécuriser les circulations tout en maîtrisant la consommation électrique.
Usages courants et distinction avec ou sans effet
Les couloirs, cages d’escalier et parkings restent les usages typiques. La vraie question technique porte sur la variante retenue : avec ou sans préavis d’extinction.
Le préavis d’extinction constitue une sécurité supplémentaire pour l’utilisateur. Il signale la fin imminente de la temporisation par un clignotement des luminaires.
Le montage sans effet désigne un câblage spécifique où l’appui prolongé sur le bouton n’influence pas la durée réglée. À l’inverse, une minuterie avec effet permet souvent de relancer le cycle à chaque nouvelle impulsion. Ce choix dépend de la configuration de votre bâtiment.
Certains modèles encastrés s’installent directement derrière un interrupteur dans une boîte de profondeur 50 mm. Pour les zones humides ou les parkings extérieurs, je recommande l’usage de dispositifs étanches avec un indice de protection IP 55. La fiabilité de l’installation en dépend directement.
Différences entre minuterie analogique et numérique
La minuterie analogique, ou mécanique, utilise des engrenages et une molette de réglage pour définir le temps. Elle est reconnue pour sa grande capacité anti-interférence face aux perturbations électromagnétiques. C’est un choix robuste pour les environnements électriques chargés ou les installations simples.
Le modèle numérique intègre un écran LCD ou LED et fonctionne via des circuits électroniques. Il offre une précision temporelle supérieure, souvent indispensable pour des réglages très fins. La visibilité de l’état de fonctionnement est également plus claire sur ces interfaces modernes.
En 20 ans de métier, j’ai constaté que le choix dépend souvent du budget et de l’usage. L’analogique reste privilégié pour son coût réduit et sa longévité sur les circuits basiques. Le numérique apporte un confort d’utilisation supérieur pour les programmations plus complexes.
Au-delà du choix technologique, la représentation graphique de ces appareils suit des règles strictes pour garantir la clarté des plans.
Le symbole normalisé selon la NF EN 60617
La norme NF EN 60617 définit la représentation symbolique des composants sur les schémas électriques. Elle assure que chaque intervenant comprenne la fonction de l’appareil, qu’il s’agisse d’un schéma unifilaire ou multifilaire. La minuterie y possède son propre symbole graphique conventionnel.
Sur un plan, la minuterie est classée parmi les organes de commande et de temporisation. Son symbole permet de la distinguer immédiatement d’un simple télérupteur ou d’un contacteur de puissance. Cette précision est cruciale pour la conformité de l’installation lors du passage du Consuel.
Le schéma unifilaire regroupe les conducteurs en un seul trait pour simplifier la lecture globale du tableau. Le schéma multifilaire détaille chaque connexion, facilitant ainsi le travail de câblage réel sur le chantier. Je conseille de toujours conserver ces documents à jour dans votre GTL.

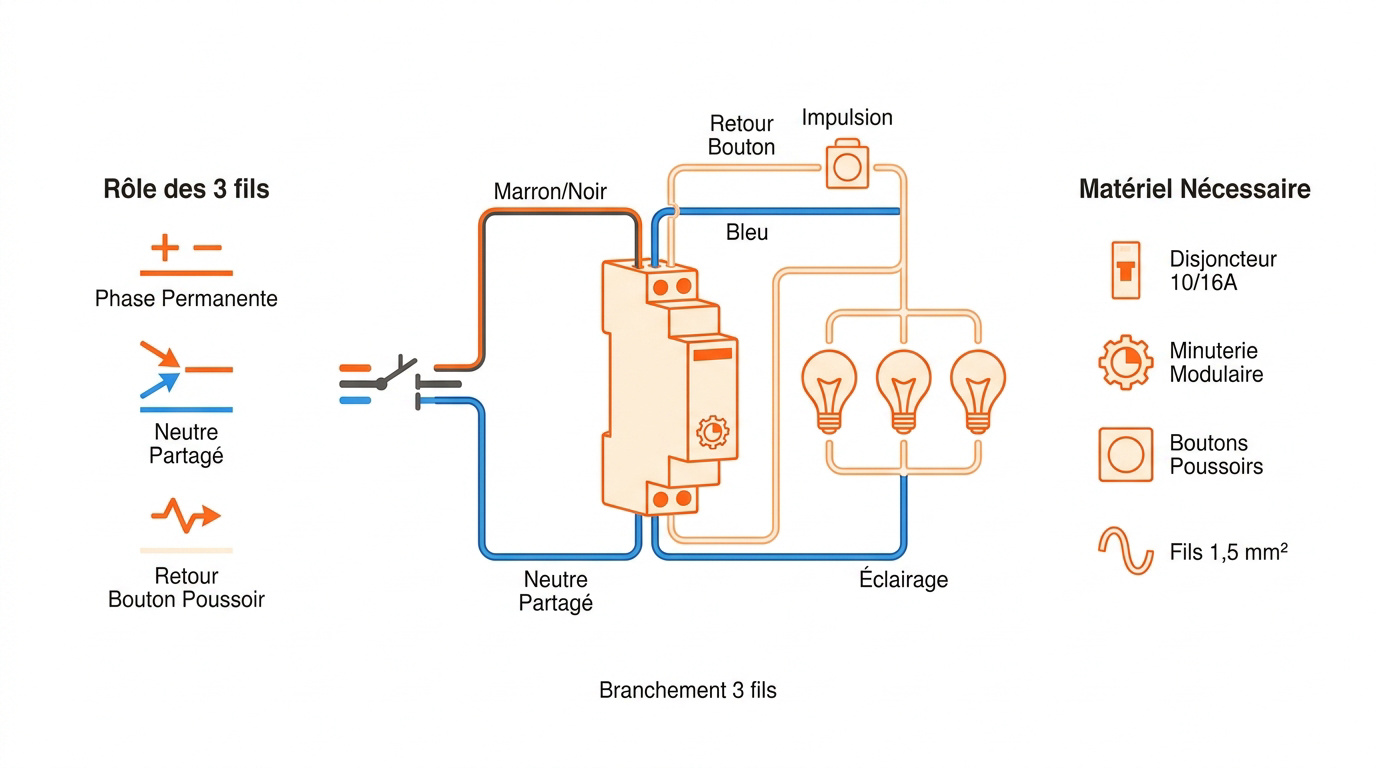

Schéma minuterie 3 fils : le branchement classique
Le câblage en 3 fils reste la configuration la plus courante en rénovation simple.
Le rôle des 3 fils
La phase permanente, souvent marron ou noire, alimente directement le module. Le neutre bleu est partagé sur le bornier. Il assure simultanément l’alimentation de la minuterie et des lampes.
Le troisième conducteur correspond au retour des boutons poussoirs. Ces derniers envoient une simple impulsion électrique. Ce signal déclenche immédiatement la temporisation programmée sur le module.
La minuterie ouvre ensuite le circuit. Elle gère seule la durée d’allumage.
Schéma pas à pas et matériel nécessaire
Coupez d’abord l’alimentation générale pour travailler en sécurité. Fixez le module sur le rail DIN du tableau. Raccordez la phase et le neutre depuis le disjoncteur dédié. Tirez enfin le retour bouton et la sortie lampe.
- Disjoncteur 10A ou 16A
- Minuterie modulaire
- Boutons poussoirs standard
- Fils 1,5 mm²
| Composant | Rôle | Norme/Calibre |
|---|---|---|
| Disjoncteur | Protection | 10A/16A |
| Minuterie | Commande | NF C 15-100 |
| Bouton | Impulsion | Section 1,5 mm² |
| Câblage | Conducteur | Section 1,5 mm² |
Quand privilégier le 3 fils
Je recommande ce montage pour les circuits courts de moins de 8 mètres. Cette configuration convient parfaitement aux pavillons neufs équipés de boutons poussoirs non lumineux. C’est une installation très efficace.
Le câblage 3 fils est la solution économique par excellence pour les petits volumes résidentiels sans contrainte de voyants lumineux.
Surveillez les déclenchements parasites. Les câbles vétustes supportent mal cette simplicité.
Schéma minuterie 4 fils : le branchement avec neutre distribué
Si votre installation exige plus de précision ou des boutons lumineux, le passage au schéma 4 fils devient inévitable.
Différence avec le 3 fils
Le quatrième fil est un neutre tiré spécifiquement vers chaque bouton poussoir. Cette structure sépare l’alimentation des voyants du circuit principal.
Le bénéfice sur la stabilité du signal est réel. La chute de tension est réduite sur les retours de boutons.
Cela élimine les allumages intempestifs. C’est un gage de fiabilité technique.
Le câblage étape par étape
- Tirer la phase du disjoncteur vers la borne L de la minuterie et les boutons-poussoirs.
- Amener le neutre à la borne N et aux lampes.
- Câbler le retour lampe sur la borne dédiée (souvent marquée d’un symbole d’ampoule) avec un conducteur de section 1,5 mm².
- Vérifier la compatibilité des voyants : certains modèles anciens ne supportent pas le neutre direct.
Quand privilégier le 4 fils
Trois cas justifient ce montage : les boutons lumineux, les circuits supérieurs à 8 mètres, ou les installations neuves. Marc préfère systématiquement ce montage pour éviter les SAV inutiles.
Sur un couloir de plus de 8 mètres, le 4 fils évite que la minuterie ne se déclenche toute seule.
Conclure sur la liberté de câblage en neuf. Autant prévoir le neutre dès le départ.

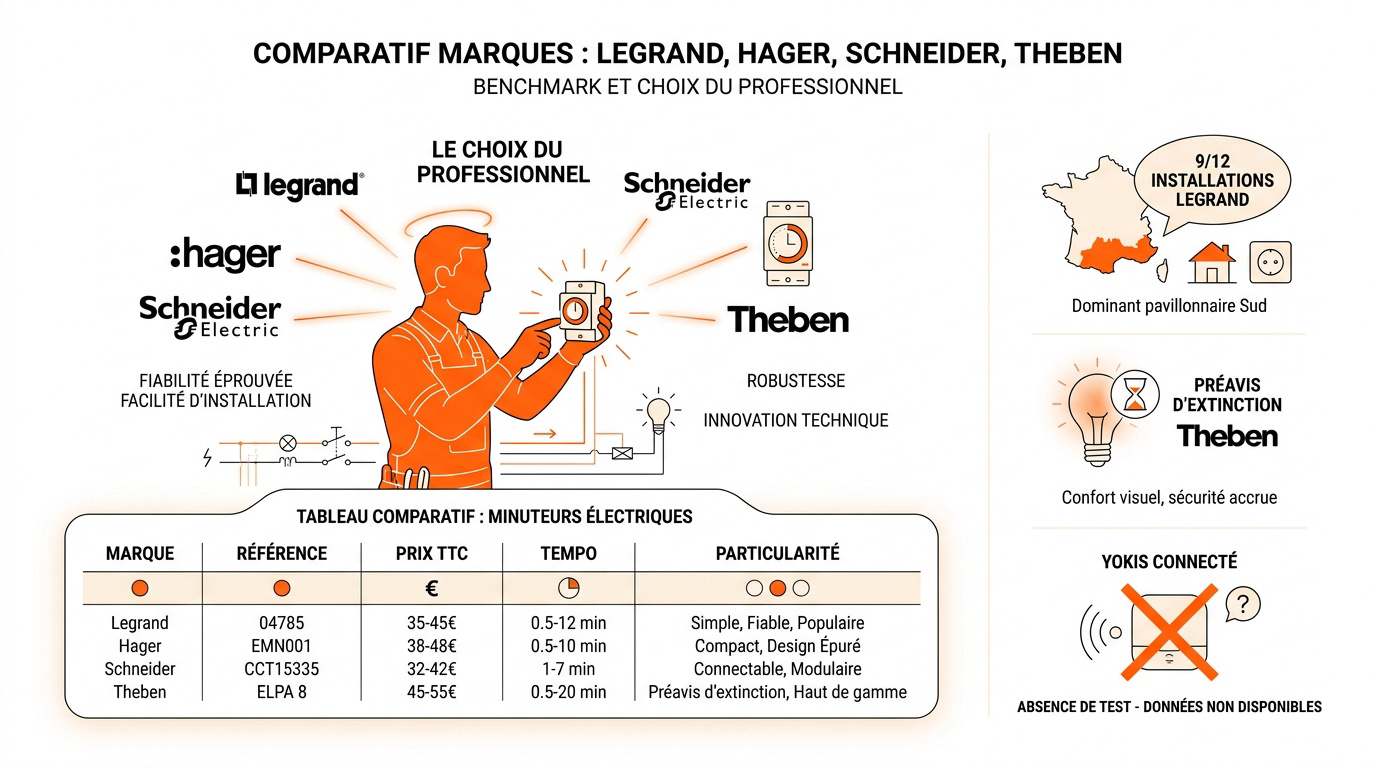

Comparatif de minuteries : Legrand, Hager, Schneider, Theben
Le choix du schéma est fait, reste à sélectionner le matériel parmi les leaders du marché électrique français.
Benchmark et choix du professionnel
Le retour de terrain est sans appel. Sur 12 minuteries posées en pavillon, 9 sont des Legrand. C’est la référence dominante en Provence.
| Marque | Référence | Prix TTC | Tempo | Particularité |
|---|---|---|---|---|
| Legrand | 004704 | ~35 € | 0,5-10 min | Multifonction |
| Hager | EMN001 | ~40 € | 0,5-10 min | Bornes à vis |
| Schneider | CCT15335 | ~50 € | 0,5-20 min | Gamme Acti9 |
| Theben | ELPA 8 | ~55 € | 1-7 min | Électromécanique |
Je privilégie souvent Theben pour sa conception électromécanique éprouvée. Notez que je n’ai pas testé les modules connectés Yokis sur ces chantiers. La fiabilité mécanique reste ma priorité pour éviter les pannes.
Minuterie ou télérupteur : lequel choisir ?
Pour ne pas regretter votre achat, assurez-vous de ne pas confondre la minuterie avec son cousin germain, le télérupteur.
Grille de décision et critères d’usage
Ces deux modules modulaires présentent une apparence identique sur le rail DIN de votre tableau électrique. Leurs fonctions internes diffèrent pourtant radicalement pour l’utilisateur final au quotidien. La confusion entre ces dispositifs reste un classique lors des rénovations de circuits de circulation.
L’usage d’une minuterie s’impose pour une extinction automatique programmée dans les zones de passage. Le télérupteur convient mieux aux pièces de vie pour un contrôle manuel par impulsions successives. La décision dépend donc uniquement de votre besoin de temporisation ou de maintien de l’éclairage.
- Économie d’énergie : Minuterie
- Confort de salon : Télérupteur
- Extinction automatique : Minuterie
FAQ
Un dernier contrôle du schéma minuterie évite trois pièges classiques : impulsion perdue, retour lampe inversé, chute de tension sur circuit long. Je recommande de valider vos raccordements 3 ou 4 fils avant la mise sous tension pour garantir la fiabilité de votre installation. Un câblage rigoureux transforme votre confort quotidien en une performance technique pérenne.
