Sur les chantiers de rénovation en Bouches-du-Rhône, j’ai vu beaucoup d’installations où trois poussoirs commandaient le couloir via un montage va-et-vient bricolé. Le télérupteur règle ce problème dès qu’on dépasse trois points de commande : un module sur rail DIN, des poussoirs en parallèle, un seul câble vers la lampe. La NF C 15-100 fixe le cadre (1,5 mm², disjoncteur 10 A ou 16 A, 8 points lumineux max), Legrand confirme le câblage côté bornes A1/A2 et 1/2. Voici le schéma, les bornes et les pièges qui reviennent en formation.
Pour formaliser votre montage avant intervention, un logiciel de dessin schéma facilite la lecture par l’électricien qui reprend derrière vous.
📌 L’essentiel à retenir :
un télérupteur se branche en deux temps. Côté commande (bornes A1 et A2), une impulsion 230 V envoyée par les boutons poussoirs en parallèle fait basculer un contact interne. Côté puissance (bornes 1 et 2), ce contact coupe ou ferme la phase qui alimente le circuit éclairage, protégé par un disjoncteur 10 A ou 16 A sur conducteurs 1,5 mm² (Promotelec).
Rôle, fonctionnement et avantages du télérupteur
Le télérupteur est un relais à impulsion modulaire qui se clipse sur le rail DIN du tableau. Sa fonction : changer l’état d’un contact de puissance à chaque impulsion reçue sur sa bobine (l’enroulement électromagnétique). Une pression sur n’importe quel bouton poussoir allume la lumière, la pression suivante l’éteint.
Le télérupteur devient pertinent quand brancher un va-et-vient ne suffit plus, au-delà de trois points de commande.
Pour deux points de commande, brancher un va-et-vient reste plus simple à câbler qu’un télérupteur.
Comment fonctionne un télérupteur
La bobine (bornes A1 et A2) reçoit une impulsion 230 V à chaque appui. Le contact de puissance entre les bornes 1 et 2 bascule, mécaniquement ou électroniquement sur les modèles silencieux, et reste verrouillé jusqu’à l’impulsion suivante. C’est cette logique « impulsion brève, contact maintenu » qui distingue le télérupteur d’un va-et-vient.
Télérupteur vs va-et-vient : quand choisir lequel
Legrand donne le critère : un télérupteur remplace un va-et-vient « lorsqu’on souhaite installer plus de deux points de commande pour piloter un même éclairage ».
- 1 à 2 points : interrupteur simple ou va-et-vient, plus simple.
- 3 points et plus (couloir, escalier, accès multiples) : télérupteur, sans quoi le va-et-vient devient un permutateur coûteux en gaines.
🔧 Conseil de chantier :
en rénovation, dès qu’un client ajoute un troisième point d’allumage, je préconise la bascule télérupteur. Le surcoût reste mineur, le câblage est lisible 20 ans plus tard et un quatrième poussoir devient trivial.
Matériel nécessaire et calibres normatifs (NF C 15-100)

Pour un circuit éclairage commandé par télérupteur, la NF C 15-100 fixe trois valeurs structurantes que tout devis ou autocontrôle doit reprendre.
Disjoncteur, section et protection
| Élément | Calibre / section | Source |
|---|---|---|
| Disjoncteur circuit éclairage | 10 A (usage courant) ou 16 A maxi | NF C 15-100 / Legrand |
| Section conducteurs | 1,5 mm² cuivre minimum | NF C 15-100 |
| Nombre max points lumineux / circuit | 8 | Promotelec FAQ pro |
| Protection bobine télérupteur | Auto-protégée par disjoncteur de ligne (modules récents) | Catalogue Schneider |
| Tension bobine | 230 V AC en résidentiel | Fiches techniques fabricants |
| Amendement applicable | A5, juin 2015 (application 27 novembre 2015) | AFNOR / Légifrance |
Le télérupteur ne change ni section, ni calibre, ni limite des 8 points. Il s’insère en aval du disjoncteur de ligne, comme un interrupteur simple. L’amendement A5 NF C 15-100 publié en juin 2015 (application 27 novembre 2015) n’a pas modifié ce trio pour les circuits éclairage.
Faut-il un disjoncteur 2A pour la bobine ?
Non, la NF C 15-100 n’impose pas de disjoncteur 2 A dédié à la bobine d’un télérupteur modulaire résidentiel. Les modèles récents (Legrand 412, Schneider Acti9 CT, Hager EPN) fonctionnent avec le même disjoncteur 10 A ou 16 A que le circuit éclairage. La bobine est auto-protégée par le disjoncteur de ligne.
💡 Bon à savoir :
sur certains tertiaires à gestion centralisée, un disjoncteur de commande 2 A séparé reste utilisé. En résidentiel classique, c’est inutile.
Combien de points lumineux sur un circuit télérupteur ?
8 points lumineux maximum par circuit éclairage, télérupteur ou pas (Promotelec FAQ pro). Pour les spots et bandeaux LED, la NF C 15-100 compte 1 point par tranche de 300 VA dans une même pièce. Au-delà de 8 points, dédoubler le circuit avec un second disjoncteur. Côté boutons poussoirs, pas de plafond normatif, mais 8-10 poussoirs lumineux maximum en pratique pour limiter les courants de fuite cumulés.
Brancher le télérupteur étape par étape


Le câblage standard utilise quatre conducteurs côté tableau : phase, neutre, retour des poussoirs, retour vers la lampe. Deux conventions coexistent selon que les poussoirs sont alimentés en phase (montage standard aujourd’hui) ou en neutre (variante ancienne, en voie de disparition).
Pour visualiser le câblage complet avec tous les conducteurs distincts, un exemple multifilaire télérupteur présente le bobinage et les navettes tracés fil à fil.

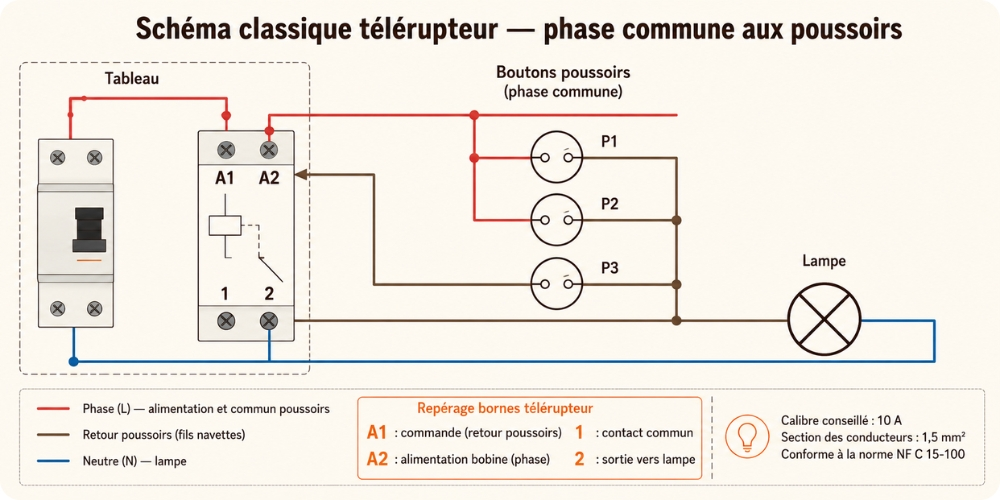

Étapes de branchement (schéma classique, phase commune aux poussoirs)
C’est le montage du tutoriel Legrand officiel, à privilégier en neuf.
- Couper l’alimentation et consigner : déclencher le disjoncteur général, puis utiliser un VAT (vérificateur d’absence de tension). Un tournevis testeur ne suffit pas.
- Clipser le télérupteur sur le rail DIN à côté du disjoncteur 10 A ou 16 A du circuit éclairage.
- Raccorder la commande : phase du disjoncteur 10 A → commun des poussoirs en parallèle. Retour poussoirs → borne A1. Neutre du tableau → borne A2.
- Raccorder le contact de puissance : phase du disjoncteur 10 A → borne 1 (entrée). Borne 2 (sortie) → phase vers les points lumineux.
- Câbler les lampes : sortie borne 2 + neutre du tableau vers les points lumineux (8 max).
- Vérifier et remettre sous tension : contrôle des serrages, continuité A1/A2 au multimètre (~ quelques centaines d’ohms), remise progressive, test de tous les poussoirs.
⚠️ Attention :
vérifier que les sections du circuit éclairage sont bien en 1,5 mm² sur tout le parcours, retour des poussoirs inclus. Un mélange 1,5 mm² / 2,5 mm² sur le même circuit est une erreur que j’ai vue plusieurs fois en rénovation, et qui passe inaperçue jusqu’à un incident.

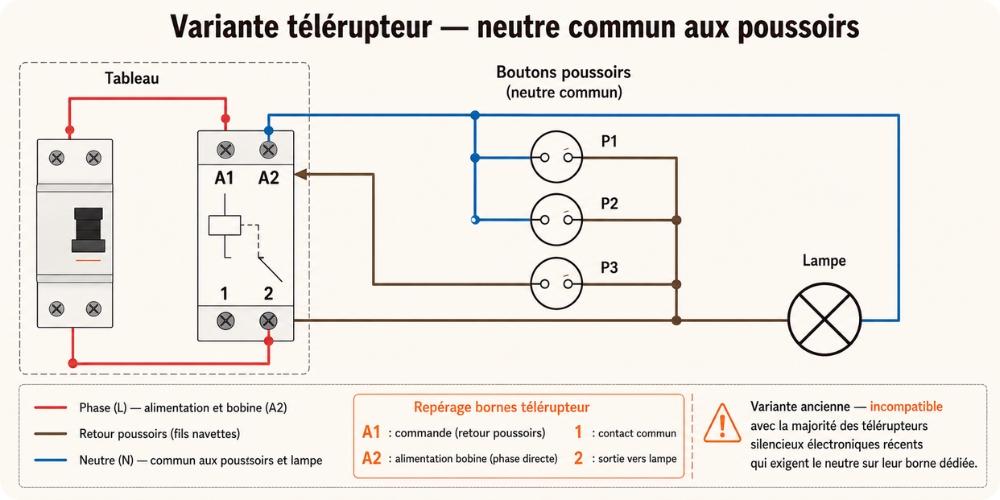

Variante schéma neutre commun aux poussoirs
Sur les rénovations anciennes, on rencontre le schéma inverse : neutre commun aux poussoirs, phase directement sur la bobine. Câblage interne identique (A1/A2 commande, 1/2 contact). Les télérupteurs silencieux électroniques récents ne sont généralement pas compatibles. En neuf, le schéma classique phase aux poussoirs reste à privilégier.

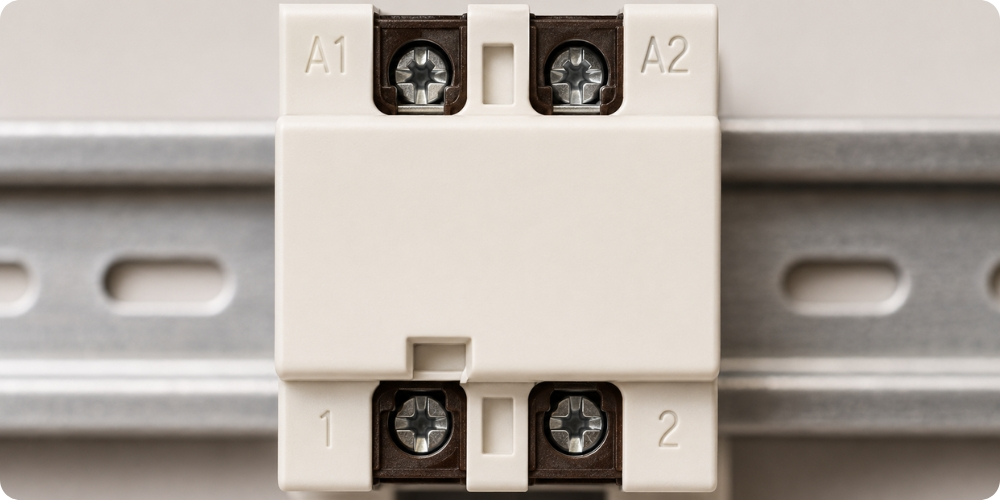

Bornes Legrand, Schneider, Hager : équivalences
Le repérage est commun à la quasi-totalité des télérupteurs modulaires modernes ; consultez les symboles électriques NF EN 60617 pour la lecture des schémas.
| Marque | Référence | Type | Bornes commande | Bornes contact |
|---|---|---|---|---|
| Legrand | 412401 (Lexic) | Unipolaire silencieux | A1, A2 | 1, 2 |
| Legrand | 412408 / 92700 | Unipolaire électromécanique | A1, A2 | 1, 2 |
| Schneider | Acti9 CT R9PCL116 (16406) | Unipolaire | A1, A2 | 3 ou 4 fils selon sélecteur |
| Hager | EPN510 | Unipolaire | A1, A2 | 1, 2 |
| Finder | 20.21 | Unipolaire | A1, A2 | 1, 2 |

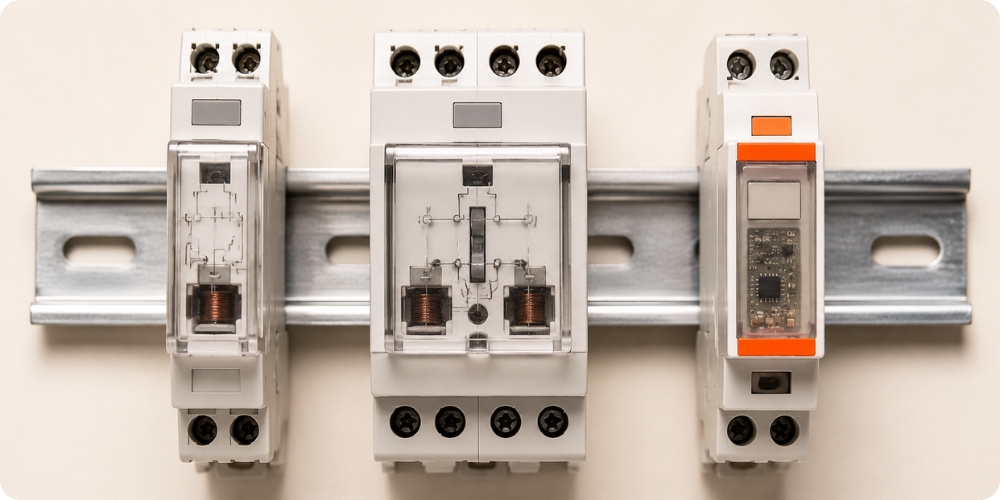

Unipolaire, bipolaire ou silencieux : choisir le bon télérupteur

Trois variantes coexistent en résidentiel et tertiaire (prix indicatifs 2026 catalogues pro).
| Critère | Unipolaire électromécanique | Bipolaire | Silencieux électronique |
|---|---|---|---|
| Cas d’usage typique | Résidentiel standard | Extérieur humide, garage, buanderie, certains tertiaires | Chambre, hôpital, bureau, plateau conférence |
| Bruit de commutation | Audible (claquement) | Audible | Inaudible |
| Compatibilité poussoirs lumineux LED | Risque collage par courant de fuite | Idem unipolaire | Compatible si modèle dédié |
| Prix indicatif (2026) | 25-40 € | 40-60 € | 50-80 € |
| Marques typiques | Legrand 412408, Hager EPN510 | Schneider, Hager bipolaire | Legrand 412401, Schneider Acti9 CT silencieux |
Unipolaire vs bipolaire : quand choisir lequel
L’unipolaire coupe la phase (1 contact). Le bipolaire coupe phase et neutre simultanément (2 contacts). En résidentiel sec, l’unipolaire suffit. En zones humides (garage, buanderie, extérieur), je préconise le bipolaire : Legrand et Schneider le présentent comme la solution de référence dès qu’une coupure complète est exigée. Pas systématiquement « légalement obligatoire » sur tout télérupteur extérieur, mais l’option prudente.
Télérupteur silencieux et poussoirs lumineux LED
Les poussoirs lumineux à veilleuse néon ou LED laissent passer un courant permanent dans le circuit de commande. Sur un télérupteur électromécanique standard, ce courant peut provoquer un collage du contact. Solution : choisir un télérupteur silencieux électronique compatible LED (Legrand 412401, Schneider Acti9 CT silencieux). Vérifier la mention « compatible poussoirs lumineux » en notice et respecter le schéma constructeur, qui exige le neutre à l’appareil.
Remplacer un va-et-vient par un télérupteur (retrofit)
Possible sans refaire les gaines : remplacer chaque interrupteur par un bouton poussoir, ajouter un module au tableau, reprendre la phase/neutre depuis le disjoncteur éclairage. Point d’attention : un va-et-vient utilise 3 fils entre interrupteurs ; en télérupteur, 2 fils par poussoir suffisent (phase commune + retour bobine).

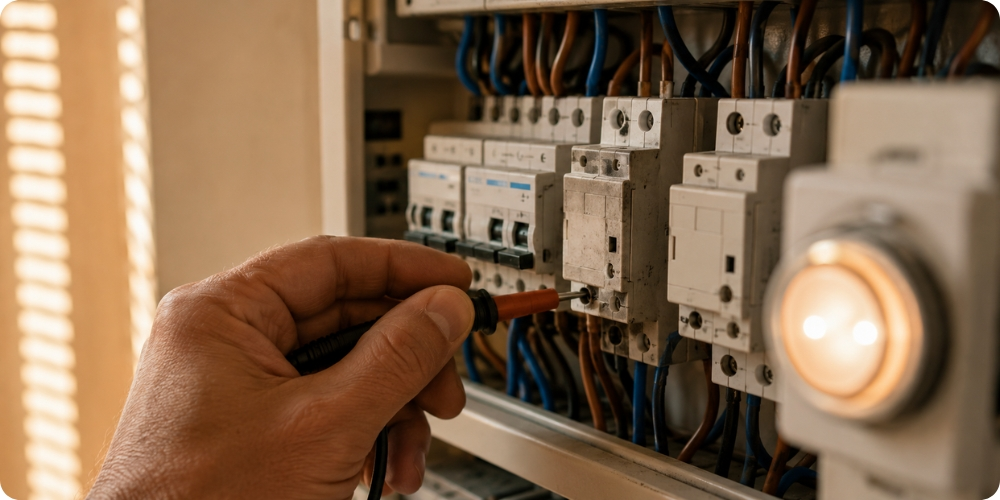

5 pièges terrain qui font dysfonctionner un télérupteur

Les diagnostics que j’ai constatés le plus souvent en consultance. Aucun n’apparaît dans les notices, tous se voient sur chantier.
Pourquoi mon télérupteur reste collé en position allumée ?
Cause la plus fréquente : poussoirs lumineux LED qui injectent un courant de fuite dans la bobine. Solution : remplacer par des poussoirs simples sans voyant, ou basculer sur un silencieux compatible LED.
Pourquoi mon télérupteur s’enclenche tout seul ?
Trois causes à investiguer. (1) Parasites secteur ou surtensions, fréquents sur installations extérieures longues. (2) Neutre commun mal réparti entre télérupteurs sur différentiels distincts. (3) Défaut bobine (vieillissement, humidité) signalé par grésillements ou claquements irréguliers.
Utiliser un poussoir « sonnette » sur un circuit éclairage
Les poussoirs de sonnerie sont calibrés 12-24 V faible courant. Sur du 230 V, le contact grille prématurément. Toujours utiliser un poussoir 230 V dédié éclairage (Mosaic Legrand, Odace Schneider, kallysta Hager).
Neutre commun mal réparti entre télérupteurs
Sur un tableau multi-télérupteurs, j’ai vu des installations où le neutre commun des poussoirs était partagé avec un circuit protégé par un autre différentiel : déclenchements parasites garantis. Raccorder le neutre commun sur le même peigne que le disjoncteur du circuit piloté.
Surcharge thermique du circuit éclairage
Au-delà des 8 points normatifs, le circuit chauffe en cumul. Sur des spots LED puissants groupés, un 10 A peut déclencher en boucle thermique après une trentaine de minutes d’allumage continu. Solution : dédoubler le circuit + second télérupteur.
⚠️ Attention :
un télérupteur qui claque en permanence ou chauffe au toucher indique un défaut interne. Remplacement obligatoire — une bobine fatiguée ne se répare pas, et l’intervention DIY sur module ouvert est exclue (risque sous tension + perte garantie).
FAQ télérupteur
Comment brancher un télérupteur avec 3 fils ?
Sur un montage 3 fils (variante ancienne), le neutre est amené en commun aux poussoirs et la phase arrive sur l’autre borne de la bobine. Schéma : phase → A2, neutre commun aux poussoirs → retour A1, borne 1 entrée contact, borne 2 sortie vers lampe. La majorité des installations récentes utilisent plutôt le schéma classique 4 fils (phase commune aux poussoirs).
Quelle est la différence entre un télérupteur unipolaire et bipolaire ?
L’unipolaire coupe la phase (1 contact). Le bipolaire coupe phase et neutre simultanément (2 contacts). Le bipolaire est fortement recommandé en zones humides (garage, buanderie, extérieur). Prix 2026 : 40-60 € pour un bipolaire contre 25-40 € pour un unipolaire.
Quel disjoncteur pour un télérupteur ?
Un disjoncteur 10 A ou 16 A dédié au circuit éclairage suffit, sur conducteurs 1,5 mm², selon la NF C 15-100. Pas besoin de disjoncteur 2 A séparé : les télérupteurs Legrand, Schneider et Hager récents sont auto-protégés par le disjoncteur de ligne. Source : Promotelec FAQ pro 2026.
Comment tester un télérupteur ?
Cinq étapes au multimètre, alimentation coupée. (1) Continuité bobine A1/A2 : quelques centaines d’ohms. (2) Contact 1/2 hors tension : ouvert au repos. (3) Brancher 230 V brièvement sur A1/A2 et écouter le claquement. (4) Re-tester continuité 1/2 : doit être fermée. (5) Pas de claquement ou continuité incohérente = bobine ou contact défaillants.
Combien de points lumineux peut-on commander avec un télérupteur ?
8 points lumineux maximum par circuit éclairage, NF C 15-100 (Promotelec). Pour les spots LED, 1 point par tranche de 300 VA. Côté poussoirs, pas de plafond normatif, mais 8-10 poussoirs lumineux max en pratique.
Comment remplacer un télérupteur défectueux ?
Quatre étapes. (1) Couper le disjoncteur général et consigner avec VAT. (2) Repérer les fils sur A1, A2, 1, 2. (3) Déclipser l’ancien et clipser le neuf (mêmes bornes Legrand 412408, Schneider Acti9 CT, Hager EPN510). (4) Reconnecter, remise sous tension progressive, test poussoirs. Compter 30 min.
Pour conclure
Vérifiez sur les 3 mois suivants que le télérupteur ne claque pas en permanence et que les poussoirs déclenchent au premier appui. Comportement erratique = poussoir lumineux mal calibré ou neutre commun mal câblé, dans 9 cas sur 10. Au-delà de 4 points de commande ou pour un circuit extérieur, je préconise une installation par un électricien Qualifelec : l’intervention sur tableau sous tension exige une habilitation B1V/BR et un EPI adapté.
