⚠️L’essentiel à retenir :
pour alimenter un tableau divisionnaire, installez un disjoncteur dédié dans le tableau principal calibré selon la section du câble (32 A pour 6 mm², 40 A pour 10 mm², 63 A pour 16 mm²). Le différentiel 30 mA de protection des personnes se place au départ du tableau secondaire. Vous respectez ainsi la règle amont-aval imposée par la NF C 15-100. Le 10 mm² s’impose pour une borne de recharge 7,4 kW dès que la liaison dépasse 15 mètres.
La norme NF C 15-100 encadre strictement la sécurité de nos habitations, imposant notamment des protections différentielles 30 mA en tête de chaque groupe de circuits. Pourtant, je constate régulièrement sur le terrain que le choix du calibre et de la section de câble reste une source majeure d’erreurs lors de l’ajout d’une extension. On finit souvent par installer un matériel inadapté qui risque de chauffer ou de déclencher inutilement à la moindre sollicitation.
Je vais vous aider à déterminer précisément quel disjoncteur pour alimenter un tableau divisionnaire choisir selon votre configuration. Nous allons faire le point sur les règles de sélectivité et les sections de cuivre indispensables pour sécuriser durablement votre installation.

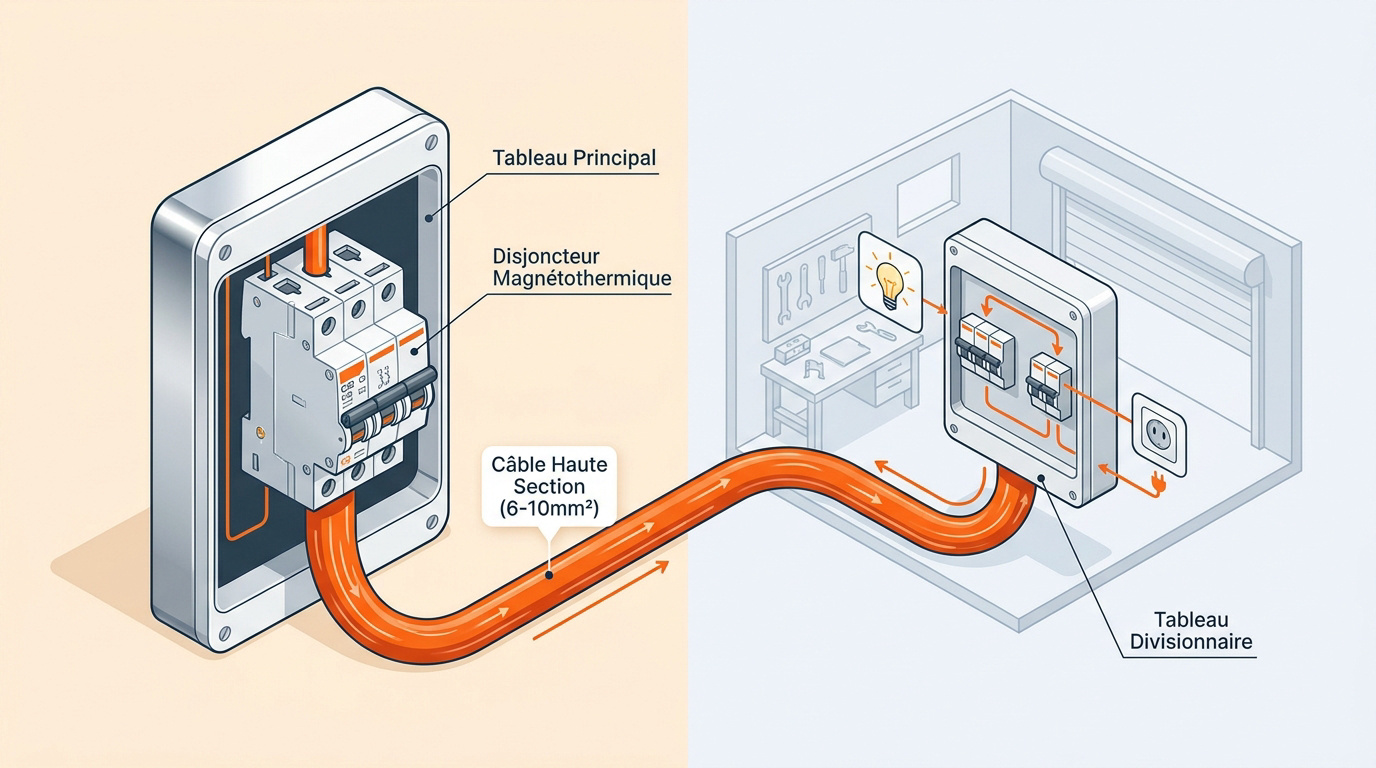

À quoi sert un tableau divisionnaire (ou secondaire) ?
Un tableau divisionnaire, aussi appelé tableau secondaire, est un coffret électrique déporté qui héberge des protections modulaires et se raccorde au tableau principal par un disjoncteur dédié.
Pour alimenter un tableau divisionnaire depuis le tableau principal, on installe un disjoncteur dédié dans le principal (jamais un interrupteur différentiel seul) dont le calibre suit la section du câble : 32 A pour du 6 mm², 40 A pour du 10 mm², 63 A pour du 16 mm². Le différentiel 30 mA de protection des personnes se place au départ du tableau secondaire, pas dans le principal, c’est la règle amont-aval imposée par la NF C 15-100.
Utilité et cas d’usage du tableau secondaire en rénovation
L’aménagement d’un garage ou d’un atelier nécessite souvent plusieurs circuits. Les termes divisionnaire et secondaire sont synonymes pour désigner cet équipement de répartition. Cette solution simplifie le câblage pour alimenter des prises et des éclairages éloignés.
La norme NF C 15-100 s’applique dès qu’un circuit est ajouté. Le tableau divisionnaire devient pertinent pour multi-circuits ou charges dédiées comme une borne de recharge. Il garantit alors la sécurité de vos circuits.
Je constate qu’un tableau secondaire évite de tirer dix câbles depuis l’habitation principale. Un seul câble de grosse section suffit à alimenter tout le local distant. Cette approche technique assure une maintenance facilitée et une clarté visuelle.

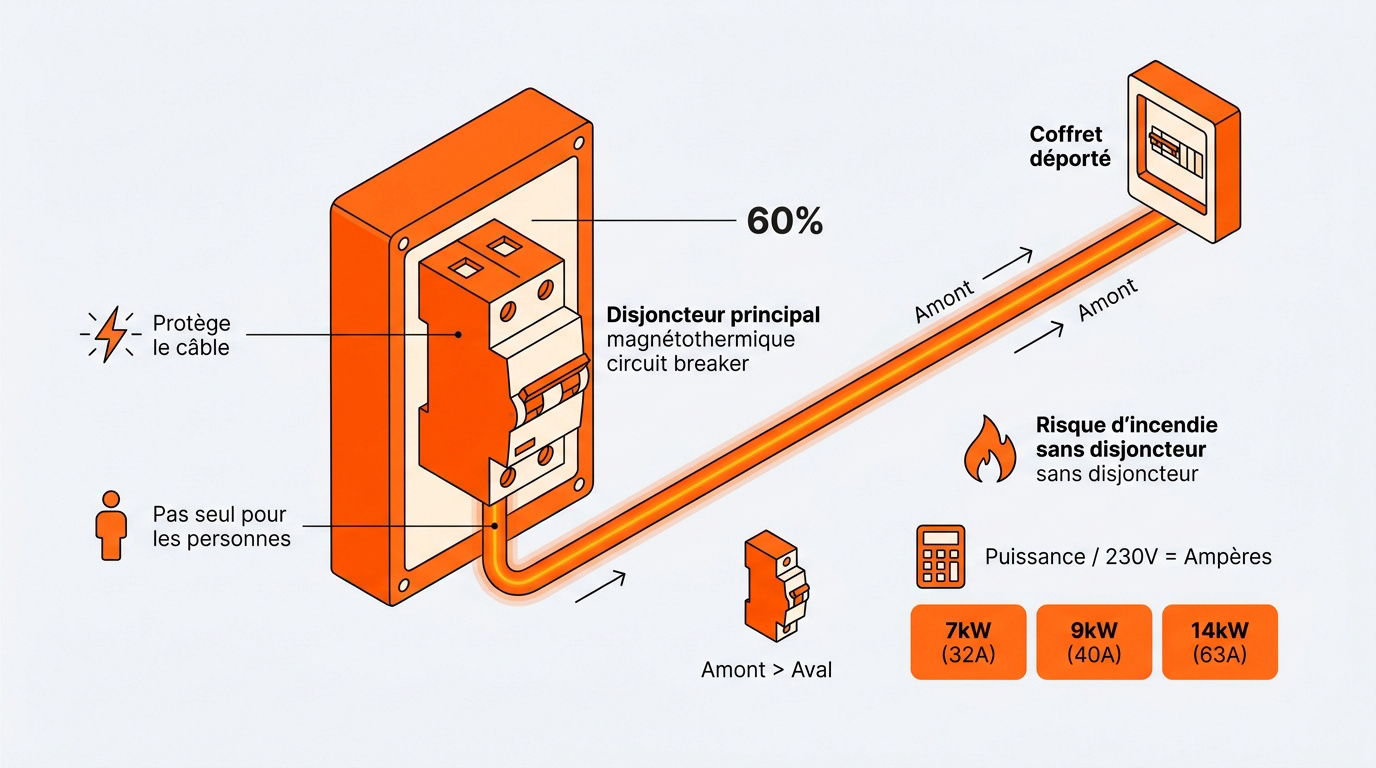

Le disjoncteur d’alimentation dans le tableau principal
Tout part de là : sans la bonne protection en tête, le câble d’alimentation reste vulnérable, quelle que soit la qualité du reste de l’installation.
Pourquoi un disjoncteur et pas un interrupteur différentiel seul
L’interrupteur différentiel assure uniquement la protection des personnes. Il ignore totalement les surcharges thermiques subies par le câble. Sans une protection adaptée, la ligne entre vos deux tableaux risquerait de fondre. Ce danger est réel sur les longues distances.
Le disjoncteur magnétothermique surveille l’intensité circulant dans la ligne. Il coupe le courant en cas de surcharge prolongée (protection thermique) ou de court-circuit (protection magnétique instantanée). La norme NF C 15-100 impose strictement cette protection pour chaque départ. C’est une règle de sécurité fondamentale.
Un disjoncteur en tête de ligne est l’unique rempart contre l’échauffement accidentel de votre câble d’alimentation principal.
Une installation dépourvue de disjoncteur amont expose votre logement à un risque d’incendie. Les câbles peuvent chauffer sans que rien ne stoppe le courant. La réglementation électrique actuelle est très claire sur ce point précis.
Le disjoncteur doit impérativement se placer en tête de ligne. Il protège ainsi toute la longueur du conducteur jusqu’au tableau secondaire. Voyez-le comme le gardien vigilant de votre liaison inter-tableaux.
Un bon dimensionnement favorise également une sélectivité efficace. Cela évite que l’installation entière ne saute pour un défaut localisé. L’objectif est d’isoler le problème au plus près de sa source.
Choisir le calibre selon la puissance appelée
La méthode de calcul demande d’additionner les puissances des appareils prévus. Il suffit ensuite de diviser ce total par 230 volts. Vous obtenez ainsi l’intensité nominale exprimée en ampères. C’est la base de votre choix.
Prenons des exemples concrets pour illustrer ce besoin. Pour une puissance de 7 kW, prévoyez un disjoncteur de 32 A. Si vos besoins grimpent à 9 kW, passez sur un calibre de 40 A.
- 7 kW correspond à un calibre de 32 A
- 9 kW nécessite une protection de 40 A
- 14 kW demande un disjoncteur de 63 A
En résidentiel, les calibres 32 A et 40 A sont les plus fréquents. Ils couvrent la majorité des besoins pour un atelier ou un garage. Ces valeurs permettent d’alimenter plusieurs circuits standards sans difficulté majeure.
Il faut toutefois rester vigilant concernant le coefficient de foisonnement. On ne branche rarement tout en même temps dans un cabanon. Mais une borne de recharge sollicite le réseau intensément et longtemps.
Je conseille toujours de prévoir une marge de manœuvre confortable. Choisir un calibre légèrement supérieur facilite l’ajout d’un circuit futur. C’est une vision à long terme pour votre confort électrique.
La règle amont-aval expliquée simplement
La norme NF C 15-100 définit une hiérarchie précise pour les protections. Le calibre de l’interrupteur différentiel doit être supérieur ou égal au disjoncteur amont. Cette règle protège l’intégrité physique de votre matériel modulaire.
Si votre disjoncteur de départ est un 40 A, le différentiel doit afficher 40 A. Installer un modèle de 25 A en aval serait dangereux. Le matériel risquerait de subir des dommages irréversibles rapidement.
Le différentiel ne possède pas de fonction de coupure contre les surcharges. Il compte sur le disjoncteur placé en amont pour limiter le courant.
Un matériel sous-dimensionné s’use prématurément et rend la protection totalement inopérante devant une fuite de courant.
Vérifiez systématiquement les étiquettes sur la façade de vos modules électriques. Les calibres nominaux y sont inscrits de façon très lisible. Ne confondez jamais la sensibilité de 30 mA avec le calibre d’intensité.

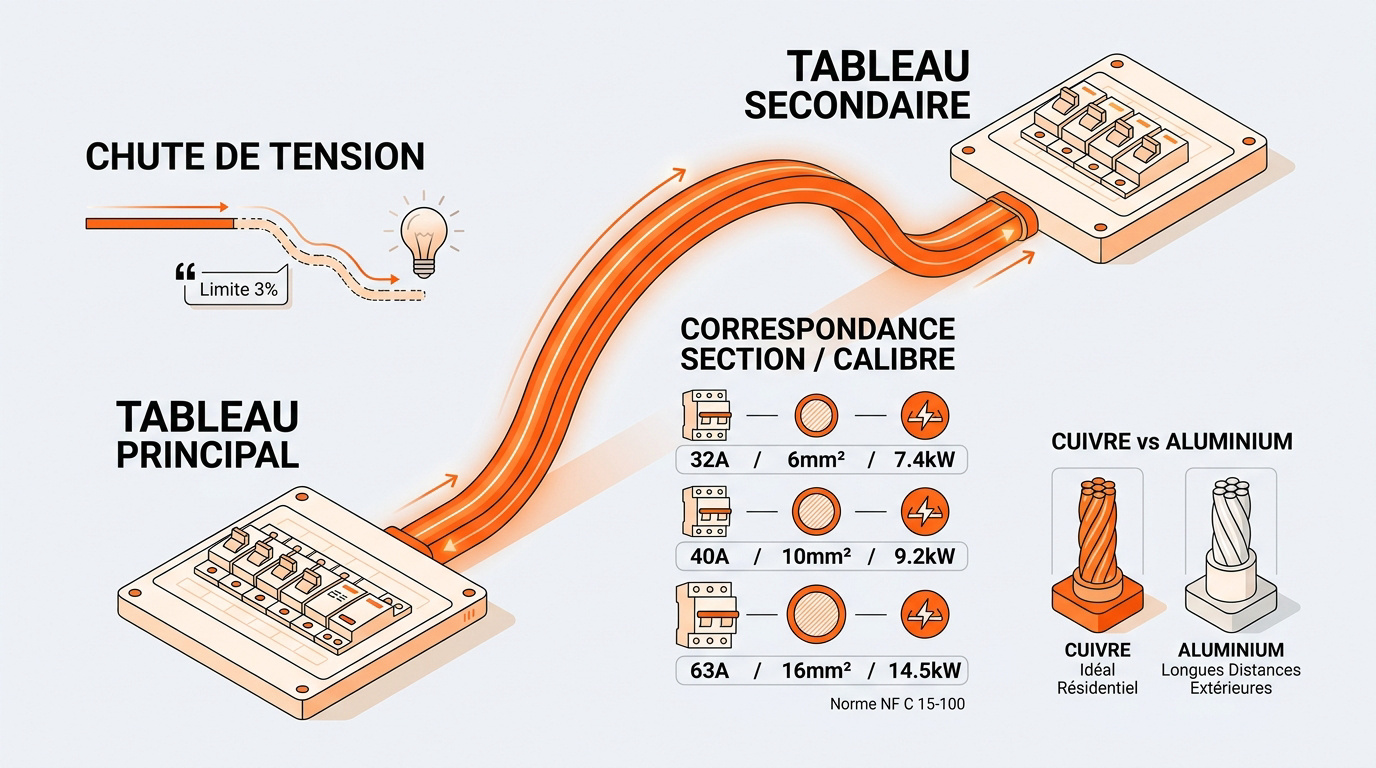

La section de câble entre les deux tableaux
Le câble entre les deux tableaux transporte toute la puissance appelée sur plusieurs mètres. Un mauvais dimensionnement finit toujours par chauffer.
Correspondance section / calibre
La section du conducteur doit toujours être en parfaite adéquation avec le calibre du disjoncteur placé en amont. Pour une protection de 32 A, le 6 mm² convient pour l’alimentation d’un tableau secondaire. Si vous passez sur un calibre de 40 A, le 10 mm² est recommandé. Enfin, le 16 mm² sécurise efficacement une ligne de 63 A.
| Calibre disjoncteur amont | Section de câble cuivre | Puissance max disponible |
|---|---|---|
| 32 A | 6 mm² | 7,4 kW |
| 40 A | 10 mm² | 9,2 kW |
| 63 A | 16 mm² | 14,5 kW |
Ces valeurs pratiques dérivées de la NF C 15-100 et du guide UTE C 15-105 garantissent une installation fiable. Je constate souvent que le 6 mm² suffit largement pour un petit atelier. Pourtant, le 10 mm² s’impose pour alimenter les bornes de recharge dès que la liaison dépasse 15 mètres.
Un câble sous-dimensionné représente un danger réel car il chauffe de manière excessive. Cette résistance inutile augmente également vos pertes d’énergie sur la facture. Ne faites jamais l’économie de quelques millimètres carrés sur une liaison principale.
Pensez aussi à vérifier le diamètre de votre gaine avant de commencer. Le câble doit pouvoir circuler librement sans que vous ayez besoin de forcer. Une gaine ICTA (Isolant Cintrable Transversalement Annelé) de taille adaptée facilite grandement le tirage.
Chute de tension : le facteur oublié
L’article 525 de la NF C 15-100 impose de limiter la chute de tension à 3 % pour l’éclairage et 5 % pour les autres usages. La tension électrique diminue naturellement avec la distance parcourue. Si cette baisse est trop importante, vos appareils électroniques risquent de mal fonctionner. Les moteurs peuvent même subir des dommages irréversibles.
Je conseille d’appliquer une règle simple lors de vos chantiers. Au-delà de 30 mètres de liaison, augmentez systématiquement la section du câble. Cette précaution permet de compenser la résistance naturelle du cuivre sur de longs parcours.
Sur un chantier à Salon-de-Provence, j’ai vu une borne disjoncter sans raison apparente. Le câble de 6 mm² mesurait 45 mètres, provoquant une perte trop forte. Le remplacement par du 10 mm² a immédiatement stabilisé la charge.
Une chute de tension excessive transforme votre câble en radiateur et réduit la puissance réelle disponible pour vos équipements.
Certains symptômes visuels doivent vous alerter sur ce problème technique. Vos ampoules peuvent scintiller légèrement, surtout lors du démarrage d’un gros appareil. C’est souvent le signe d’une ligne trop longue ou d’une section trop faible.
Le calcul de sécurité ne doit jamais être négligé lors de la conception. Il est préférable d’investir dans un câble plus gros dès le départ. Votre confort d’utilisation quotidien et la longévité de vos équipements en dépendent directement.
Cuivre ou aluminium
Je préconise sans hésiter l’usage exclusif du cuivre pour vos projets résidentiels. Ce matériau est beaucoup plus simple à raccorder dans les borniers standards. L’aluminium impose des sections bien plus larges et des embouts de connexion spécifiques.
L’aluminium se rencontre principalement sur les réseaux extérieurs de très longues distances. On le retrouve souvent sur les raccordements opérés par Enedis. Son usage reste extrêmement rare à l’intérieur d’une habitation privée classique.
La conductivité du cuivre reste largement supérieure à celle de son homologue. À section égale, il transporte une quantité de courant bien plus importante. Voilà le gage de tranquillité pour tout électricien rigoureux.
Le cuivre coûte certes plus cher à l’achat en magasin. Mais sa mise en œuvre reste bien plus aisée et rapide. Les borniers de vos disjoncteurs acceptent ce métal sans nécessiter d’accessoires de transition complexes.
Veillez à respecter scrupuleusement le code couleur des conducteurs. Le bleu est réservé au neutre, tandis que le vert-jaune sert uniquement à la terre. Ces repères visuels sont indispensables au montage.
Pour vos tableaux divisionnaires, restez sur des solutions en cuivre éprouvées. C’est la norme de fait que nous appliquons sur tous nos chantiers. Cette décision vous évitera bien des complications lors du passage du Consuel.

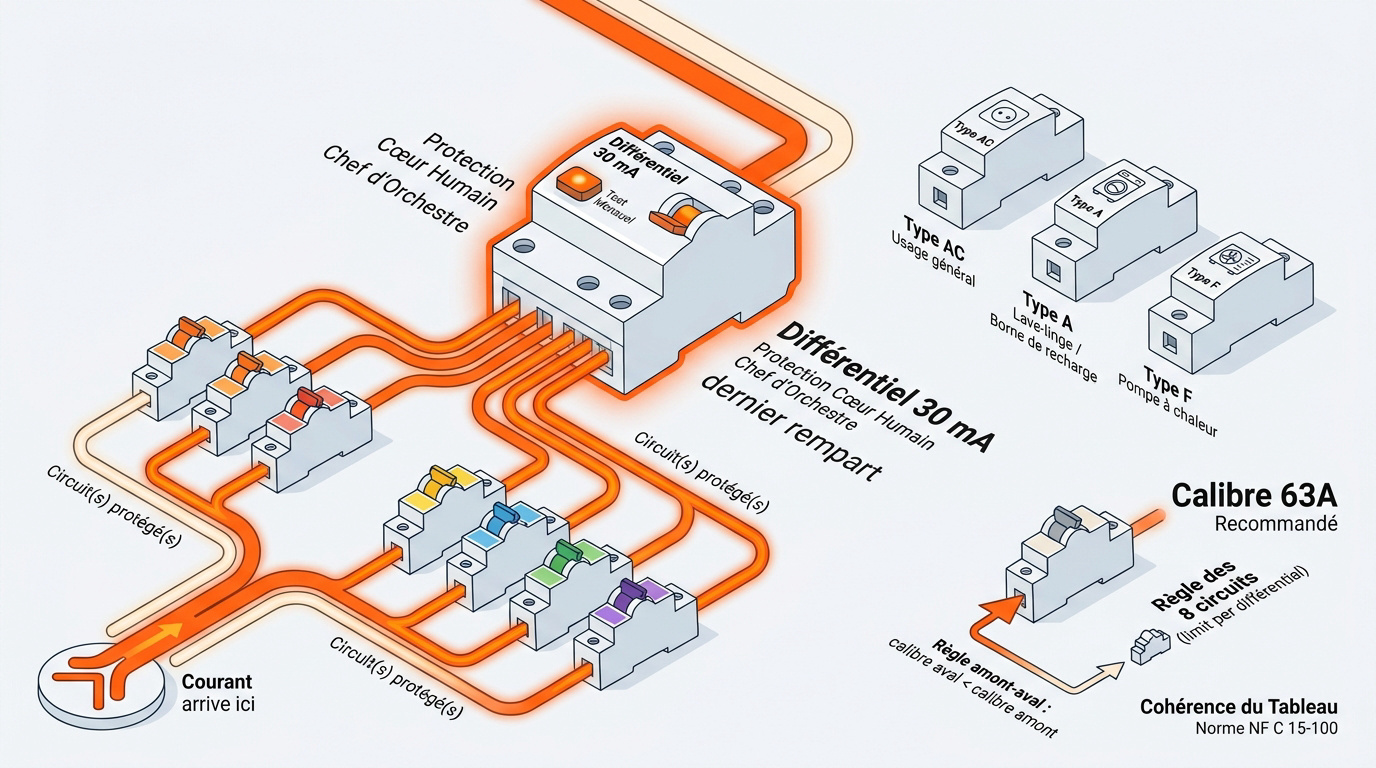

Le différentiel dans le tableau secondaire
En 20 ans de métier, j’ai vu trop de tableaux divisionnaires installés sans cette protection vitale, sous prétexte que le tableau principal en possédait déjà une.
Un différentiel 30 mA minimum, obligatoirement
Le 30 mA joue un rôle vital pour votre sécurité. Il détecte les fuites de courant vers la terre instantanément. C’est le seuil précis qui protège le cœur humain. Son installation est non négociable sur tout nouveau tableau.
Ce module se place toujours en tête du tableau secondaire. Il surveille l’intégralité des disjoncteurs placés sur sa rangée. Je le considère souvent comme le chef d’orchestre de votre protection locale.
Il ne faut pas le confondre avec le 500 mA d’Enedis. Le disjoncteur d’abonné est beaucoup trop lent pour vous sauver. Il ne protège pas contre les contacts directs. Seul le 30 mA assure cette mission.
Chaque module dispose d’un bouton de test en façade. Il faut l’actionner une fois par mois sans faute. Cela vérifie le bon fonctionnement du mécanisme interne. C’est un geste simple de sécurité préventive.
La sélectivité est une règle de confort essentielle ici. Sur un défaut, seul le tableau secondaire doit couper. On évite ainsi de plonger toute la maison dans le noir total.
La norme NF C 15-100 impose cette protection en tête de chaque groupe de circuits. C’est la base de toute installation moderne et conforme. Je refuse systématiquement de valider un chantier sans ce dispositif.
Combien de différentiels et de quel type
La règle des 8 circuits maximum est une limite stricte. Un différentiel ne doit pas gérer trop de lignes simultanément. Au-delà, les fuites naturelles des appareils s’additionnent. Cela provoque souvent des déclenchements intempestifs agaçants.
Le type AC se réserve pour les circuits classiques. Il convient parfaitement pour l’éclairage et les prises standards. C’est le modèle le plus économique du marché. Il détecte efficacement les courants alternatifs sinusoïdaux.
Le type A devient obligatoire pour les charges spéciales. Les plaques de cuisson ou le lave-linge le requièrent impérativement. C’est aussi le cas pour les bornes de recharge électrique.
- Type AC pour éclairage et prises standards.
- Type A pour borne de recharge et lave-linge.
- Type F sur prescription du fabricant (variateurs, certaines pompes à chaleur).
La répartition dans le coffret demande une certaine logique. Séparez les circuits sensibles des gros circuits de puissance. Cela améliore grandement la disponibilité de votre électricité au quotidien.
Le type F, ou Hpi, gagne à être connu. Il est recommandé lorsque le fabricant l’exige, notamment pour certains variateurs et pompes à chaleur. Il évite les coupures dues aux fréquences parasites. C’est un investissement utile pour votre tranquillité.
Calibre du différentiel
La règle amont-aval s’applique aussi au différentiel : son calibre doit toujours égaler ou dépasser celui du disjoncteur en tête. Ne descendez jamais en dessous.
Faites attention aux kits pré-câblés du commerce. Beaucoup sont vendus en 40 A par défaut. Ils sont incompatibles avec un disjoncteur amont de 63 A. Vérifiez toujours ce point avant de payer.
Le marquage du matériel peut porter à confusion. Le chiffre en ampères indique le courant nominal supporté. Il ne faut pas le confondre avec la sensibilité. Le seuil 30 mA reste identique.
Un différentiel sous-dimensionné présente un risque de surchauffe. Les bornes de raccordement vont chauffer anormalement. Le plastique peut alors noircir ou même fondre. C’est un danger d’incendie réel.
Je conseille souvent d’opter pour le 63 A. C’est plus cher mais beaucoup plus polyvalent. Il accepte presque toutes les configurations de disjoncteurs amont. Un investissement sûr sur le long terme.
Coupure d’urgence : disjoncteur, sectionneur ou rien ?
La protection est en place, mais savez-vous comment couper tout le courant du garage en un seul geste en cas de pépin ?
Les règles de coupure locale selon l’emplacement
La configuration en place dicte l’obligation d’un organe de coupure. Si votre tableau divisionnaire se situe dans le même bâtiment, la protection amont suffit amplement. En revanche, pour une dépendance séparée, la règle normative change radicalement. Vous devez impérativement pouvoir couper l’alimentation localement.
L’installation d’un interrupteur sectionneur en tête de tableau constitue une option robuste. Ce dispositif modulaire permet d’isoler mécaniquement l’ensemble des circuits du coffret secondaire. C’est une solution simple qui garantit une mise hors tension immédiate.
Vous pouvez aussi opter pour un disjoncteur différentiel en tête de rangée. Ce module assure simultanément la coupure volontaire et la protection contre les courants de fuite. Cette configuration optimise l’espace disponible dans votre coffret électrique.
La coupure d’urgence doit être immédiatement accessible et identifiable par n’importe quel occupant du bâtiment en cas de danger.
La hauteur de pose des manettes de commande est strictement encadrée par la norme NF C 15-100. Elles doivent se situer à une hauteur comprise entre 0,90 m et 1,80 m du sol. Ne masquez jamais votre tableau derrière des étagères encombrées.
Disposer d’une coupure locale évite de devoir retourner au bâtiment principal lors d’un incident. C’est un confort d’usage indéniable lors de vos travaux de maintenance. C’est surtout une exigence fondamentale de protection incendie pour votre dépendance.
Cas concret : alimenter un tableau divisionnaire de garage avec une borne 7 kW
Pour rendre ces règles concrètes, suivons le chantier de Michel qui a décidé d’électrifier son garage l’an dernier.
Le chantier de Marignane : retour d’expérience
En 2024, Michel a souhaité installer une borne de recharge à 22 mètres de son tableau principal. Pour sécuriser cette ligne, nous avons choisi un disjoncteur de 40 A en amont. Le câble utilisé est un 3G10 mm² sous gaine.
Le coffret secondaire est un modèle Legrand Drivia à deux rangées. Un interrupteur différentiel de type A gère la borne de recharge seule. Un second différentiel de type AC s’occupe de l’éclairage et des prises standard.
Michel a creusé la tranchée lui-même pour limiter les frais. Le raccordement électrique a pris une grosse demi-journée de travail. C’est un chantier propre et rapide qui respecte les exigences de la norme NF C 15-100.
- Disjoncteur amont 40 A
- Câble 3G10 mm² sous gaine ICTA
- Protection borne par disjoncteur 32 A dédié
Je recommande de ne jamais remplir vos gaines à plus d’un tiers de leur section intérieure utile. Cette précaution permet de rajouter un fil plus tard sans difficulté. Utilisez aussi du lubrifiant pour câbles pour faciliter le tirage.
Michel peut désormais charger sa voiture sans subir aucune chute de tension.
Questions fréquentes sur le tableau divisionnaire
La mise aux normes NF C 15-100 garantit la sécurité de votre logement grâce à un disjoncteur amont et des différentiels 30 mA adaptés. Je vous recommande de vérifier vos calibres pour éviter toute surchauffe avant de raccorder vos nouveaux équipements. Un tableau bien dimensionné aujourd’hui sécurise durablement votre confort de demain.
