Mis à jour le 24/08/2026
📌L’essentiel à retenir :
la sécurité d’une prise repose sur le raccordement strict du trio phase, neutre et terre selon la norme NF C 15-100. Vous devez impérativement couper le courant et vérifier l’absence de tension avant d’insérer le fil vert-jaune sur le plot central. Un circuit en 2,5 mm² accepte désormais jusqu’à 12 prises protégées par un disjoncteur 20A.
Une prise électrique 3 fils raccorde trois conducteurs distincts : le fil de phase (marron ou noir, borne L), le fil neutre (bleu, borne N) et le fil de terre (vert-jaune, borne ⏚). L’ordre de raccordement est impératif pour la sécurité : commencer par la terre, puis le neutre, puis la phase. Ce guide vous accompagne étape par étape. Pour l’ensemble du processus de pose, notre guide d’installation d’une prise électrique complète cette explication.
La norme NF C 15-100 autorise désormais jusqu’à 12 prises sur un seul circuit protégé par un disjoncteur 20A avec du câble en 2,5 mm². Mais savez-vous identifier avec certitude les rôles respectifs de la phase, du neutre et de la terre avant de serrer vos bornes ?
Une inversion de polarité ou une terre mal raccordée neutralise vos protections différentielles et expose les occupants à un risque d’électrisation. Je vais vous aider à réaliser un branchement prise electrique 3 fils conforme aux règles de l’art pour sécuriser durablement votre installation.
Les 3 fils d’une prise de courant : phase, neutre et terre
Un circuit en 2,5 mm² protégé par un disjoncteur 20A accepte jusqu’à 12 prises [NF C 15-100]. La sécurité repose sur le trio phase-neutre-terre, où le conducteur vert-jaune évacue les courants de fuite vers le sol pour déclencher le différentiel 30 mA.
La compréhension du câblage commence par l’analyse des conducteurs présents dans vos boîtes d’encastrement.
Comprendre la présence des fils dans votre installation
La norme NF C 15-100 limite à 8 le nombre de prises par circuit en 1,5 mm². J’ai souvent constaté que les logements d’avant 1970 ne possèdent que deux fils. Cette absence de terre constitue un risque majeur pour votre sécurité.
Trois fils signifient trois fonctions vitales pour votre confort quotidien. Ce n’est pas une simple convention esthétique. Vous vous demandez peut-être pourquoi ce troisième conducteur est devenu indispensable dans nos habitations modernes.
La terre permet au différentiel 30 mA de couper le courant immédiatement. Sans elle, la protection ne voit aucune anomalie. C’est le pilier de votre sécurité domestique contre les chocs électriques accidentels.

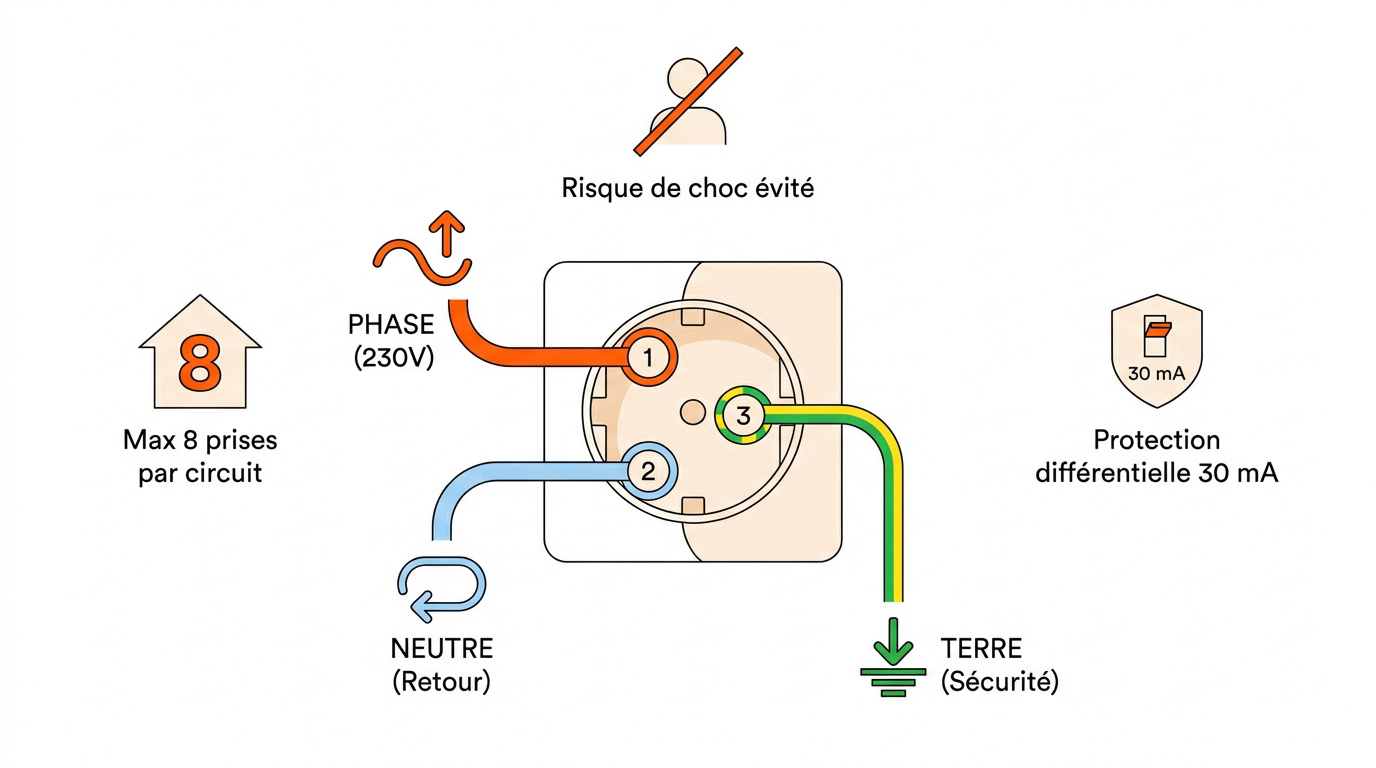

Phase, neutre et terre : 3 fonctions distinctes
La phase porte la tension de 230V vers votre appareil. Le neutre assure ensuite le retour du courant vers le tableau électrique. Ces deux fils forment la boucle d’alimentation principale de votre installation.
La terre évacue les fuites accidentelles vers le sol. Elle déclenche la protection différentielle en cas de défaut d’isolement. Je compare cela à une équipe où chacun tient son rôle précis sur le chantier.
Aucun conducteur ne doit remplacer l’autre durant le câblage. Un mélange des fonctions rendrait l’installation dangereuse pour les usagers. Respectez scrupuleusement ces trois rôles pour éviter tout incident électrique grave.
Pourquoi 3 fils et pas 2 : la logique de sécurité
Le différentiel 30 mA surveille l’équilibre entre phase et neutre. Il mesure en permanence le courant circulant dans ces deux fils. Toute différence indique une fuite de courant anormale vers l’extérieur.
Si la phase touche une carcasse métallique, le courant fuit. La terre offre alors un chemin sécurisé vers le sol. Le différentiel détecte ce déséquilibre et coupe tout immédiatement pour vous protéger.
Sans terre raccordée, le courant attend un contact humain. Le différentiel ne peut pas anticiper le danger sans ce chemin de fuite. La protection devient alors inefficace face à un défaut d’isolement.
La protection contre les contacts indirects est assurée par la mise à la terre des masses avec coupure automatique.

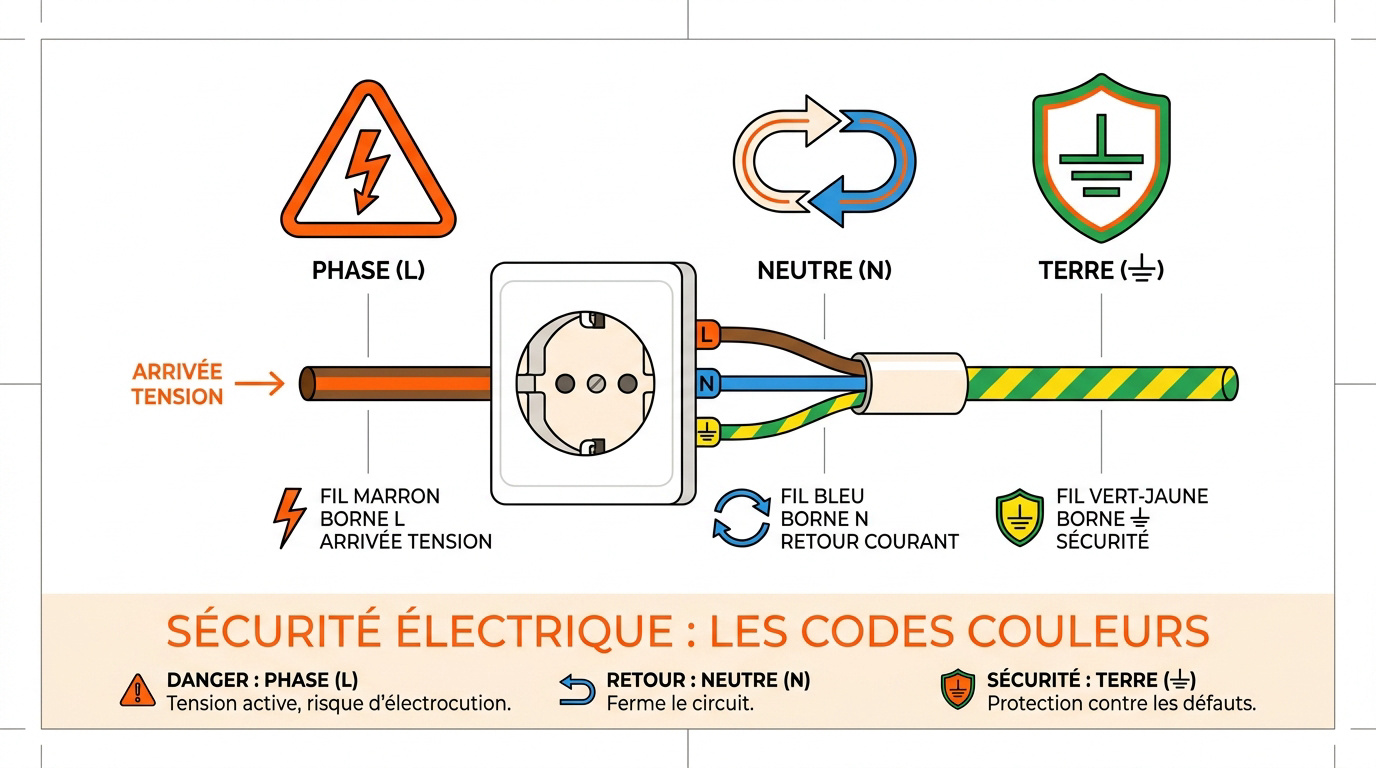

Code couleur des fils : marron, bleu, vert-jaune
Après avoir compris les rôles techniques, il faut identifier physiquement ces conducteurs grâce au code couleur normalisé. Cette étape visuelle est la base de toute intervention sécurisée sur une installation domestique.
Branchement électrique : lire la couleur des fils
Le code couleur actuel est issu de l’harmonisation européenne des conducteurs, repris en France par la NF C 15-100 depuis 2002. Cette standardisation facilite grandement le travail des électriciens. Elle limite les erreurs de branchement fatales.
Marc se souvient d’un chantier à Marseille en 2022. Il a trouvé deux fils rouges sur une prise. Seul son testeur VAT (Vérificateur d’Absence de Tension) a permis d’identifier la phase réelle.
Ne supposez jamais la fonction d’un fil par sa couleur. Sur une vieille installation, les pièges sont nombreux. Testez systématiquement chaque conducteur avant toute manipulation.
| Couleur du fil | Nom du conducteur | Borne de la prise | Rôle technique |
|---|---|---|---|
| Bleu | Neutre | N | Retour courant |
| Marron ou Rouge | Phase | L | Arrivée tension |
| Vert-Jaune | Terre | ⏚ | Sécurité |
Marron (ou noir) : le fil de phase
Le marron est la couleur standard pour la phase aujourd’hui. Le noir est également fréquent sur les câbles de type U 1000 R2V. C’est le fil le plus dangereux.
Le fil de phase peut aussi être rouge dans les installations plus anciennes. Vérifiez toujours la tension avec votre appareil de mesure.
La prudence reste votre meilleure alliée. Ne raccordez rien sans certitude absolue.
Bleu : le fil neutre
Le bleu est réservé exclusivement au neutre en France. Théoriquement, sa tension est proche de zéro volt. Pourtant, il peut devenir dangereux dans certains cas précis.
Une rupture de neutre en immeuble ancien crée des surtensions. Le fil bleu peut alors porter une charge électrique mortelle. Restez vigilant lors de vos opérations de dépannage.
Considérez chaque fil comme étant sous tension. C’est une règle d’or sur le terrain.
Vert-jaune : le fil de terre
Le conducteur de protection PE (Protective Earth) utilise toujours le vert-jaune. Il ne transporte aucun courant en temps normal. C’est pour cela qu’il ne pique pas au toucher.
En cas de défaut d’isolement, il devient actif. Il évacue alors l’énergie vers la prise de terre. Sa présence est strictement obligatoire selon les normes actuelles.
Le fil de terre doit être fixé en premier sur le plot central pour garantir la mise à la terre immédiate du boîtier.
La question qui se pose maintenant est celle de la protection en amont. Je recommande de toujours vérifier que votre circuit est protégé par un interrupteur différentiel de 30 mA [NF C 15-100 §771.531.2.3.2].
Matériel et sécurité avant de commencer
Avant de manipuler ces fils, vous devez vous équiper des outils adéquats et respecter un protocole de sécurité strict.

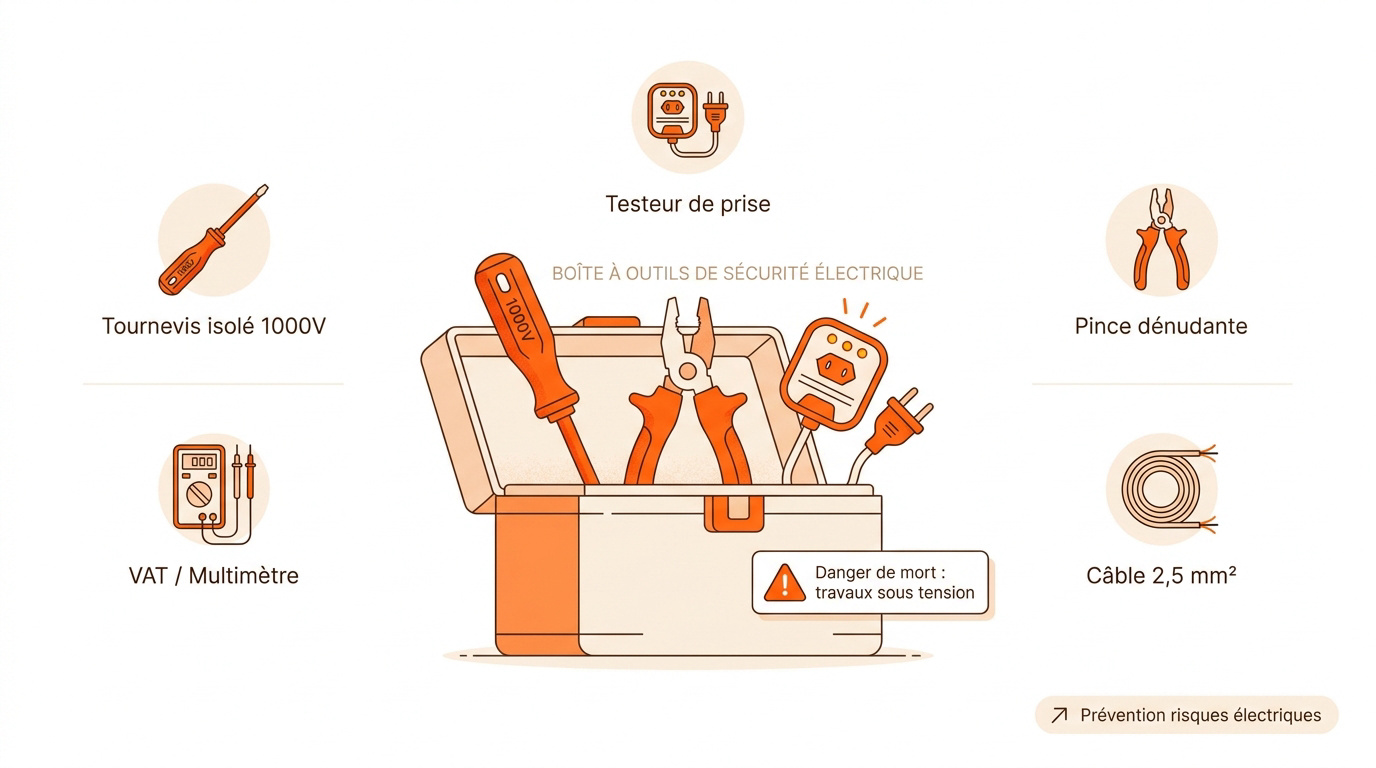

Matériel et sécurité
Préparez vos outils : tournevis isolés 1000V et pince dénudante. Un testeur de prise à 15 € est un excellent investissement. Il permet de vérifier vos branchements en un clin d’œil. La sécurité commence par un équipement certifié.
- Tournevis isolé 1000V
- Pince VAT ou multimètre
- Pince dénudante
- Câble 2,5 mm²
- Testeur de prise à LEDs
Marc est catégorique sur un point précis. Le tournevis testeur à ampoule est dangereux et peu fiable. Utilisez uniquement un VAT ou un multimètre pour vos mesures. Ces appareils garantissent une détection réelle de la tension réseau.
Consultez les recommandations de l’INRS sur la prévention des risques électriques avant toute intervention. Ne travaillez jamais sous tension, même pour une minute. Coupez toujours le disjoncteur général pour isoler votre zone de travail.
⚠️ Attention : Ne réalisez jamais de travaux électriques sous tension, le danger de mort est réel et immédiat.
Couper le courant et vérifier l’absence de tension
La sécurité ne se suppose pas, elle se vérifie méthodiquement au tableau électrique avant d’ouvrir la moindre prise.
Procédure de coupure et vérification
Identifiez d’abord le bon disjoncteur au tableau général. Testez-le en branchant une lampe sur la prise visée. Coupez ensuite le circuit pour isoler la zone de travail. La norme NF C 15-100 impose cette rigueur absolue.
Réalisez toujours une coupure du courant au disjoncteur général pour plus de sûreté. Vérifiez l’absence de tension entre phase et terre. En 20 ans de métier, j’ai vu trop d’accidents par simple négligence.
Posez une note sur le tableau pour prévenir autrui. Marc a vu trop d’accidents causés par un tiers. Quelqu’un pourrait remettre le courant sans vous prévenir. Un cadenas de consignation reste la meilleure protection physique.
Utilisez votre Vérificateur d’Absence de Tension (VAT) sur les bornes de la prise. Testez chaque combinaison de fils pour être certain. Une vérification de deux minutes sauve des vies sur le chantier. Le tournevis testeur est proscrit.
Une fois le zéro volt confirmé, vous pouvez agir. Gardez vos outils isolés à portée de main.
Comment brancher une prise de courant : étape par étape
La norme NF C 15-100 limite strictement à 8 le nombre de prises par circuit câblé en 1,5 mm² [NF C 15-100, Promotelec 2026]. En 2022, à Marseille, j’ai dû intervenir sur un incendie causé par une surcharge sur un circuit vétuste. Cet article détaille le raccordement prise électrique 3 fils sur un réseau 230V / 50Hz [Enedis, EN 50160].
L’essentiel à retenir : Le branchement d’une prise nécessite le raccordement de trois fils (phase, neutre, terre) sur des bornes spécifiques. Le respect des codes couleur et un serrage ferme garantissent la sécurité de votre installation.
Maintenant que la zone est sécurisée, nous pouvons passer au raccordement physique des fils dans le respect des règles de l’art.
Ordre de raccordement et préparation
Respectez l’ordre impératif : terre, puis neutre, puis phase. Si le courant revient par erreur, la terre protège déjà. C’est une astuce de vieux briscard pour votre sécurité.
Préparez vos fils avec une grande précision millimétrique. Un mauvais dénudage peut créer des arcs électriques dangereux. Prenez le temps nécessaire pour cette étape cruciale.
Vérifiez que vos mains sont parfaitement sèches avant d’agir. L’humidité augmente drastiquement la conductivité du corps humain. Travaillez toujours dans un environnement propre et sec.
Ouvrir le boîtier et préparer les fils
Dévissez la plaque de finition avec votre tournevis. Retirez ensuite le mécanisme du boîtier d’encastrement avec soin. Ne tirez pas violemment sur les fils existants.
Utilisez une pince dénudante pour dégainer le câble. Évitez le cutter qui peut entailler le cuivre caché. Dénudez chaque conducteur sur environ 8 à 10 millimètres seulement.
Redressez les brins de cuivre s’ils sont tordus. Vos fils sont maintenant prêts pour le raccordement final.
Raccorder la terre en premier (impératif)
Insérez le fil vert-jaune dans la borne centrale. Elle porte souvent le symbole de mise à la terre. Serrez la vis avec une fermeté bien dosée.
Dans ma pratique, un fil de terre insuffisamment serré est de loin la cause de panne la plus fréquente que je rencontre. Un fil de terre desserré est un fléau invisible. Tirez légèrement sur le fil pour vérifier sa tenue.
Un bon serrage évite la majorité des dépannages futurs. Ne négligez jamais cette étape sous prétexte de gagner du temps. Votre sécurité dépend de ce petit contact.
Raccorder le fil neutre (bleu)
Placez le fil bleu dans la borne marquée N. Par convention, elle se situe sur le côté gauche. Insérez bien tout le cuivre dans le plot.
Aucun brin de cuivre ne doit dépasser de la borne. Un court-circuit pourrait survenir lors du remontage.
Serrez sans forcer comme un sourd sur le mécanisme. Les bornes modernes sont robustes mais gardent une certaine sensibilité.
Raccorder le fil de phase (marron)
Le fil marron se branche sur la borne L. Elle est située à droite sur les prises standard. C’est l’étape finale du câblage de votre appareillage.
Sur une vieille installation, les couleurs peuvent être identiques. Utilisez votre Vérificateur d’Absence de Tension (VAT) pour identifier la phase avec certitude. Marc insiste : ne jouez jamais aux devinettes avec ce fil.
Vérifiez une dernière fois la solidité de chaque connexion. Un fil qui s’échappe est une source d’incendie potentielle.
Refermer et tester
Repliez les fils en accordéon dans la boîte d’encastrement. Ne pincez aucun conducteur lors de la remise en place. Vissez ensuite le mécanisme sur son support mural.
Remettez le courant au tableau électrique général. Utilisez votre testeur de prise pour valider le travail. Les trois LEDs doivent s’allumer selon le schéma de conformité.
Si le différentiel saute, coupez tout immédiatement. Reprenez votre diagnostic pour trouver l’erreur de câblage. Ne laissez jamais une installation douteuse sous tension.
Ajouter une prise en dérivation (pontage)
Le besoin d’une prise supplémentaire est fréquent, mais cette opération demande de respecter des limites normatives précises. Voyons concrètement comment procéder sans compromettre votre installation existante.
Pontage prise électrique : conditions et limites normatives
Ajouter une prise par pontage est classique en rénovation. Cela évite de tirer une ligne depuis le tableau. Marc rappelle que les dominos sont désormais à proscrire.
Cette méthode permet d’étendre votre confort à moindre coût. Elle reste simple si vous suivez les règles de sécurité. Ne surchargez jamais un circuit déjà bien rempli.
Vérifiez la capacité de votre protection avant de commencer. Un disjoncteur 16A a ses limites physiques et légales. Soyez rigoureux sur le comptage de vos points d’utilisation.
Les conditions à vérifier avant de se lancer
La question qui se pose maintenant concerne la faisabilité technique de votre projet. Contrôlez la section du câble, elle doit être de 2,5 mm². Comptez les prises sur le circuit : le maximum est 12 pour un circuit en 2,5 mm²/20A, et 8 pour un circuit en 1,5 mm²/16A [NF C 15-100, Promotelec]. Au-delà, vous devez créer une nouvelle ligne dédiée.
| Section câble | Protection | Max prises | Usage conseillé |
|---|---|---|---|
| 1,5 mm² | 16A | 8 | Éclairage ou prises |
| 2,5 mm² | 20A | 12 | Prises standard |
Inspectez l’état de la gaine existante avant toute dérivation. Un isolant craquelé est un signe de vieillissement dangereux. Dans ce cas, le remplacement complet du câble est préférable.
Si vous avez un doute, appelez un professionnel qualifié. La sécurité de votre foyer n’a pas de prix.
Les étapes du pontage
Voici les grandes étapes pour réussir votre branchement prise electrique 3 fils. Raccordez vos nouveaux fils en parallèle sur la prise source. Utilisez des borniers à cage type Wago pour la dérivation. Ils assurent un contact durable et résistant aux vibrations.
Marc déconseille formellement les dominos traditionnels en électricité résidentielle. Ils se desserrent avec le temps et créent des échauffements. Les connecteurs automatiques sont bien plus fiables.
Une mauvaise connexion peut mener à une surcharge des circuits. Ne branchez pas d’appareils puissants sur une dérivation fragile. En 20 ans de métier, j’ai vu cette confusion revenir sur chaque chantier.
Attention : La NF C 15-100 interdit tout raccordement encastré sans boîte de dérivation accessible, ce que les dominos rendent rarement possible en pratique. Utilisez exclusivement des connecteurs certifiés dans une boîte conforme et accessible.
Vérification finale avant remise sous tension
Avant de clore ce chantier, un dernier tour de contrôle garantit que votre installation est parfaitement aux normes.
Checklist de sécurité et verdict terrain
Une vérification rigoureuse assure la pérennité de votre travail. Je vous conseille de valider systématiquement ces points clés avant de refermer la boîte d’encastrement :
- Serrage des fils
- Absence de cuivre nu
- Boîtier bien refermé
- Testeur de prise OK
- Différentiel stable
J’insiste particulièrement sur le couple de serrage des bornes. Dans mon expérience de terrain, une terre desserrée est le défaut que je rencontre le plus souvent en intervention. Prenez le temps de vérifier chaque vis manuellement pour éviter tout échauffement futur.
Conseil de chantier : Pour la rénovation, je préfère les bornes à vis. Elles tiennent mieux dans le temps sur les vieux câbles rigides.
Observez attentivement le comportement du disjoncteur lors de la mise en route. Si le dispositif tient, branchez un petit appareil pour tester la charge réelle. Votre prise est maintenant prête pour un usage quotidien sécurisé.
Une installation propre est une installation qui dure des décennies. Vous avez désormais toutes les clés pour réussir vos branchements en toute sécurité, conformément à la norme NF C 15-100.
FAQ
Voici les réponses aux questions les plus fréquentes que je rencontre sur le terrain lors de mes interventions.
Maîtriser le raccordement prise électrique 3 fils garantit la protection de votre foyer grâce au trio phase, neutre et terre. Vérifiez vos serrages et testez la tension avant de refermer le boîtier. Une installation aux normes NF C 15-100 assure votre sérénité pour les décennies à venir.
Électricien depuis plus de 20 ans, installé en Bouches-du-Rhône. Ancien compagnon devenu artisan, Marc a câblé des centaines de tableaux, tiré des kilomètres de gaines et remis aux normes des dizaines d’installations résidentielles. Il transmet ici son expérience terrain : normes NF C 15-100, gaines et conduits, tableaux et protections, branchements, bornes de recharge, photovoltaïque et ventilation. Chaque article est vérifié contre les sources primaires (AFNOR, Consuel, Enedis, ADEME).
