le branchement d’un détecteur de mouvement 3 fils nécessite la phase, le neutre et un retour lampe pour piloter l’éclairage. Cette configuration assure une alimentation permanente du capteur infrarouge tout en permettant un contrôle précis via le contact interne. Je recommande ce montage car il offre une fiabilité optimale.
La norme NF C 15-100 impose des règles strictes pour les circuits d’éclairage, notamment l’usage d’une section minimale de 1,5 mm² et d’un disjoncteur de 16 A maximum. Pourtant, de nombreux bricoleurs se retrouvent bloqués face à leur boîtier car ils oublient que ce dispositif nécessite impérativement un fil neutre pour alimenter son électronique interne.
Ce guide détaille la méthodologie pour réussir votre branchement détecteur de mouvement 3 fils en identifiant correctement les bornes L, N et L’ afin d’assurer une installation sécurisée et fonctionnelle.
Les 3 fils L, N, L’ du détecteur de mouvement : rôle avant le branchement
Un détecteur de mouvement 3 fils est un boîtier de commande automatique équipé d’un capteur infrarouge, câblé sur trois conducteurs : phase (borne L, fil marron), neutre (borne N, fil bleu) et retour lampe (borne L’, fil noir ou orange). Coupez le disjoncteur, vérifiez l’absence de tension avec un VAT, puis serrez fermement.
Principe de fonctionnement du branchement détecteur de mouvement 3 fils
Le détecteur agit comme un interrupteur automatique. Il surveille les sources de chaleur. En cas de mouvement, il ferme le contact interne. Le courant circule alors vers l’ampoule.
Le branchement detecteur de mouvement 3 fils nécessite impérativement la présence du neutre.
Le boîtier reçoit l’alimentation permanente. Il renvoie ensuite l’énergie via la borne de sortie. La phase marron alimente le circuit en continu pour maintenir le capteur en éveil.
Le fil de phase (marron ou rouge) sur borne L
La phase apporte le potentiel 230 V. Elle se connecte sur la borne marquée L. C’est le moteur énergétique du dispositif de détection.
La NF C 15-100 réserve le bleu clair au neutre et le vert-jaune à la terre. Pour la phase, le marron est l’usage le plus courant, mais le noir est également accepté. En rénovation, vous croiserez souvent du rouge. Ne confondez jamais ce fil avec le neutre bleu.
Une inversion bloque le système. Le détecteur restera désespérément inerte sans cette tension.
Le fil neutre (bleu) sur borne N
Le neutre permet le retour du courant. Il est indispensable pour alimenter l’électronique interne. Sans lui, le capteur infrarouge ne fonctionne pas.
Repérez facilement le fil bleu clair. C’est la couleur conventionnelle obligatoire en France. Il assure la sécurité et l’équilibre du circuit électrique.
Attention aux installations très anciennes. Le neutre y est parfois totalement absent.
Le fil de retour lampe (noir ou orange) sur borne L’
Le retour lampe relie le détecteur à l’éclairage. Il n’est sous tension que lors d’une détection. On utilise généralement du noir, de l’orange ou du violet selon le fabricant. Aucune couleur n’est imposée par la NF C 15-100 pour cette fonction.
La borne est souvent notée L prime ou Out. Vérifiez bien le pictogramme représentant une ampoule. N’utilisez jamais de fil vert-jaune pour cette fonction.
Ce fil transporte l’ordre de commande. Il déclenche l’allumage des luminaires raccordés.

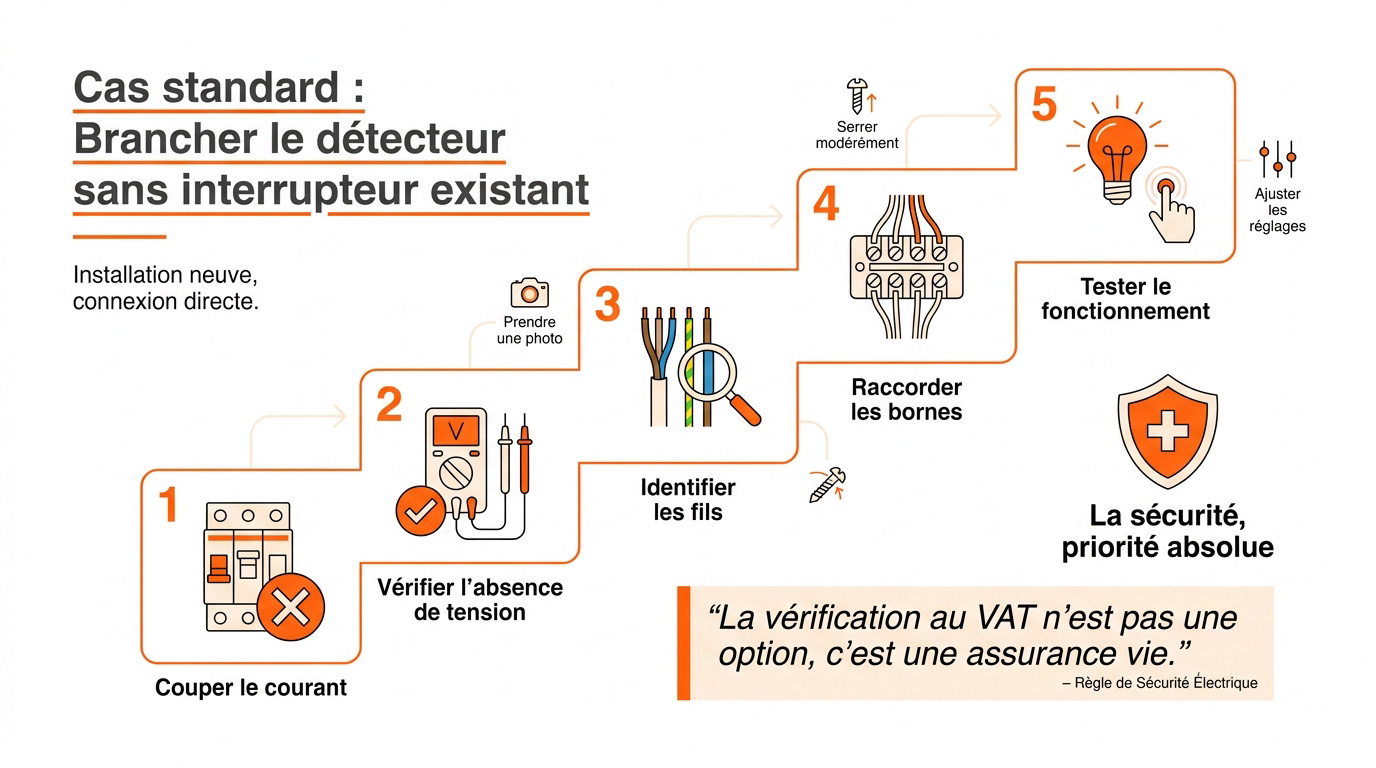

Cas standard : brancher le détecteur 3 fils sans interrupteur existant (5 étapes)
Méthodologie de pose en installation neuve
Cette procédure concerne la majorité des chantiers. La sécurité est votre priorité absolue. Coupez toujours le disjoncteur général avant d’ouvrir le boîtier.
- Couper le courant
- Vérifier l’absence de tension
- Raccorder les bornes L/N/L’
- Régler la temporisation
- Tester le fonctionnement
Travaillez avec méthode et calme. Un branchement propre évite les pannes futures. Respectez scrupuleusement le schéma fourni par le constructeur du matériel.
Étape 1 à 3 : coupure et repérage
Munissez-vous d’un vérificateur d’absence de tension. Testez chaque conducteur dans la boîte de dérivation. C’est le seul moyen de garantir votre sécurité réelle.
Identifiez visuellement les trois couleurs de fils. Notez leur correspondance avec les arrivées électriques existantes. Marc conseille de prendre une photo avant de débrancher.
La vérification au VAT n’est pas une option, c’est une assurance vie sur chaque chantier électrique.
Étape 4 à 5 : raccordement final et test
Insérez les fils dans les bornes automatiques ou à vis pour finaliser le câblage du détecteur de mouvement. Serrez modérément pour ne pas écraser le cuivre. Vérifiez la tenue mécanique de chaque connexion.
Remettez le courant pour débuter les essais. Ajustez les réglages de luminosité et de temps. Passez devant la lentille pour valider le déclenchement.
Refermez soigneusement le capot de protection. Votre détecteur est désormais parfaitement opérationnel et sécurisé.

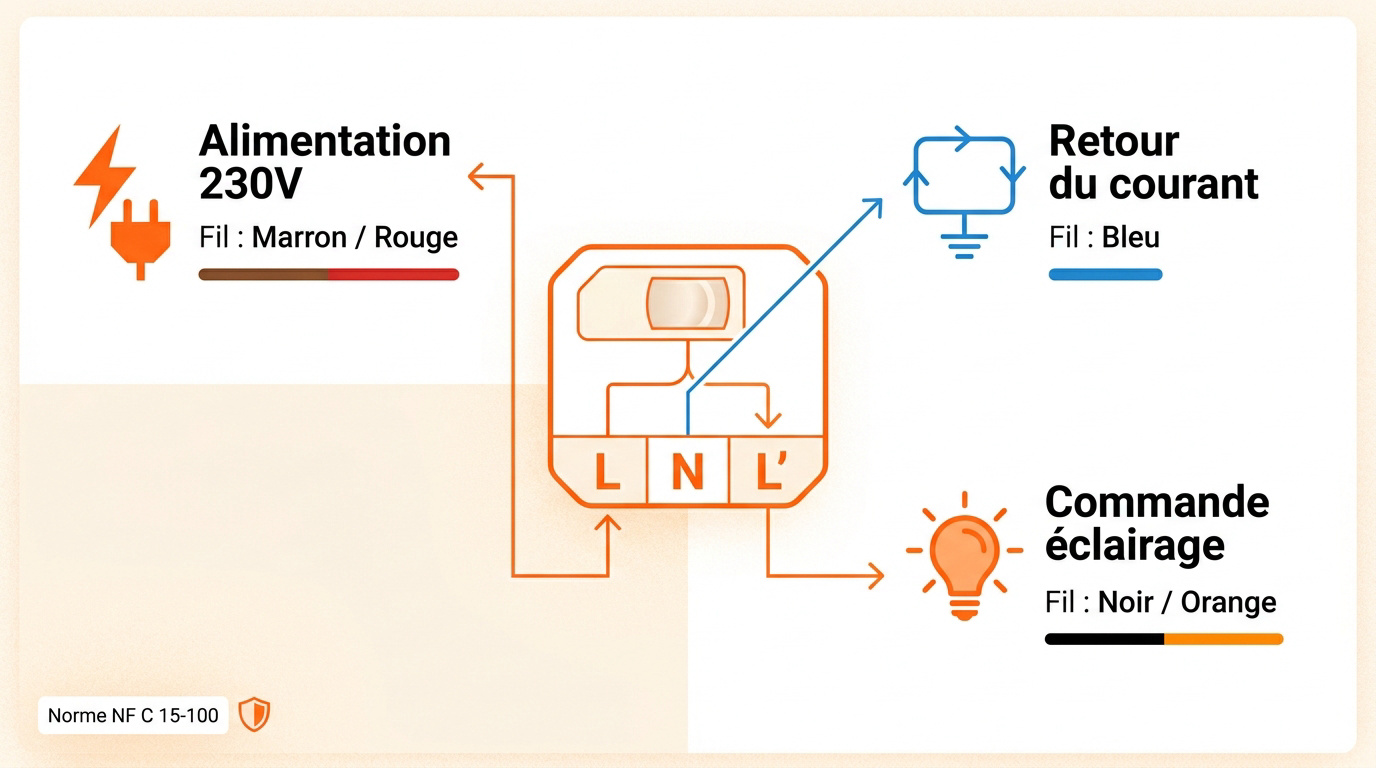

Le schéma électrique du détecteur de mouvement 3 fils : lecture et application
Le schéma de branchement du détecteur de mouvement est la carte d’identité de votre installation. Il utilise des symboles normalisés (référentiel CEI 60617, repris par la NF C 15-100). Un rectangle avec un M désigne le détecteur. Un cercle barré représente la lampe.
| Borne | Fonction | Couleur usuelle | Usage historique fréquent |
|---|---|---|---|
| L | Phase | Marron | Rouge |
| N | Neutre | Bleu | Bleu |
| L’ | Retour | Noir | Orange |
Distinguez bien le schéma logique du câblage physique. Le premier explique le flux électrique. Le second montre le passage réel des fils dans les gaines.
Visualisation technique du circuit
Le schéma unifilaire simplifie la compréhension globale. Il montre le cheminement de l’énergie en une ligne. C’est idéal pour concevoir l’architecture du circuit.
Lisez toujours de la gauche vers la droite. L’alimentation se situe au début du trait. La charge finale termine le parcours électrique.
Ce document sert de base pour la démarche Consuel. Il prouve la conformité de votre étude.
Lecture du schéma unifilaire simplifié
Le multifilaire détaille chaque conducteur individuellement. Il respecte les codes couleurs pour faciliter la pose. C’est le guide indispensable de l’installateur.
Visualisez ici les pontages nécessaires au neutre. Le fil bleu doit alimenter le capteur et l’ampoule. Utilisez des bornes Wago (bornes de connexion automatique) pour une dérivation propre.
Ce schéma évite les confusions lors du tirage. Chaque fil a une destination précise et unique.
Schéma multifilaire : représentation physique des 3 fils
Sur un chantier à Aix-en-Provence en 2024, j’ai remplacé un vieux va-et-vient par un détecteur 3 fils. Le client a souhaité conserver un interrupteur en parallèle. J’ai donc câblé ce bouton pour offrir un mode arrêt total lors de ses soirées en terrasse.
Ajouter un interrupteur va-et-vient au détecteur (3 fils + interrupteur)
Garder un interrupteur en parallèle du détecteur reste une demande fréquente en rénovation, pour allier automatisme et commande manuelle.
Contrôle manuel et automatisation combinés
Beaucoup de clients souhaitent garder un interrupteur classique. Cela permet de forcer l’extinction lors de soirées. C’est aussi utile pour un nettoyage prolongé.
La configuration utilise les fils du va-et-vient existant. On détourne les navettes pour créer un circuit parallèle. C’est une astuce de terrain très efficace.
Le montage parallèle offre une bascule Auto/Off intuitive sans modifier lourdement le câblage encastré dans vos murs.
Configuration parallèle : détecteur OU interrupteur
Reliez la phase aux deux équipements simultanément. Les retours lampes se rejoignent sur le même point. L’un ou l’autre peut alors allumer la lumière.
C’est la solution idéale pour les couloirs sombres. L’automatisme gère le quotidien sans intervention humaine. L’interrupteur reste là pour les besoins spécifiques.
Cette méthode simplifie la vie des utilisateurs. Elle combine technologie et habitude traditionnelle.
Éviter le montage série (erreur fréquente)
En série, l’interrupteur coupe l’alimentation du détecteur. Si le bouton est éteint, rien ne fonctionne. C’est un piège classique qui rend l’automatisme inutile.
Je recommande de privilégier le montage parallèle pour la sécurité de commutation. En 20 ans de métier, j’ai vu cette erreur brider des installations. Ne gâchez pas votre confort par un mauvais pontage.
Vérifiez toujours vos branchements avant de refermer.
Cas 4 fils : détecteur avec marche forcée dédiée (arbitrage Marc)
Le détecteur 4 fils possède une entrée auxiliaire supplémentaire. Selon le modèle, elle sert à la marche forcée, à un arrêt forcé ou à une commande maître-esclave. C’est techniquement plus propre pour le neuf. Cependant, cela demande un conducteur supplémentaire.
Avantages et limites du système 4 fils
Marc préfère souvent la solution 3 fils parallèle. Elle est plus simple à intégrer en rénovation. Moins de câbles à tirer signifie moins de travaux.
Réservez le 4 fils aux projets de construction. Vérifiez la compatibilité de votre appareillage mural existant. Le choix dépendra finalement de votre configuration de gaines.
Variantes avancées : minuterie, contacteur, 2 lampes en parallèle
Certains montages exigent un module complémentaire au détecteur.
Optimisation pour charges lourdes ou multiples
Pour piloter de nombreux spots LED, utilisez un contacteur. Le détecteur commande alors la bobine du relais. Cela protège les contacts internes du capteur. Vous évitez ainsi une usure prématurée coûteuse.
Une minuterie externe permet des délais très longs. Le détecteur sert uniquement de déclencheur impulsionnel. C’est parfait pour les grands parkings ou allées.
Trois points de vigilance sur ces montages :
- Respecter la puissance maximale de la notice fabricant (souvent 100 à 500 W LED)
- Utiliser un relais pour le triphasé
- Vérifier la compatibilité des drivers LED
Erreurs terrain qui coûtent cher (benchmark egpp)
L’inversion entre L et L’ est fatale. La lampe reste allumée en permanence sans raison. C’est une erreur classique vue sur le terrain.
Le dépassement de puissance grille le relais interne. C’est une cause fréquente de panne constatée sur le terrain. Ne surchargez jamais la borne de sortie.
Travaillez toujours hors tension pour votre sécurité. Un court-circuit détruit instantanément l’électronique sensible.
FAQ : vos questions sur le branchement d’un détecteur de mouvement 3 fils
Maîtriser le branchement détecteur de mouvement 3 fils garantit un éclairage autonome et sécurisé. Vérifiez vos serrages et ajustez la temporisation pour profiter immédiatement d’un confort durable. Une installation aux normes valorise votre habitat tout en réduisant vos dépenses énergétiques. Votre sécurité électrique commence par un câblage rigoureux.
