Tableau électrique garage : choisir, protéger et alimenter

Mis à jour le 10/10/2026

Un tableau électrique garage se pose dès que le local reçoit plusieurs circuits ou une charge forte, comme une borne de recharge. La norme lui demande une coupure d’urgence sur place, des circuits protégés en 30 mA et un coffret adapté au local. Prenons un garage à 20 m de la maison, avec une borne de recharge et un établi : voici comment choisir le coffret, puis l’alimenter sans erreur.

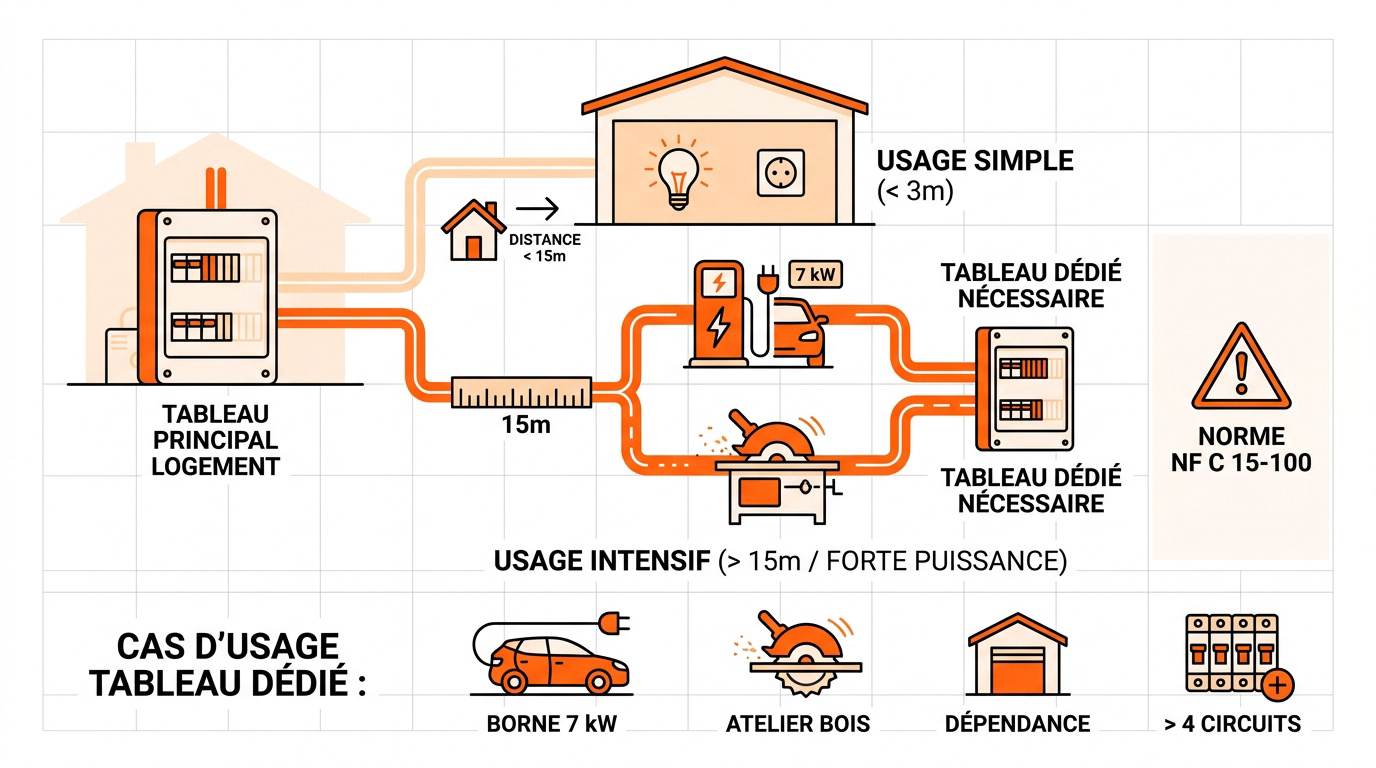

Tableau secondaire ou circuits depuis le tableau principal ?

Pour une ampoule et une prise près de la maison, un circuit tiré depuis le tableau principal suffit. Dès que le garage reçoit plusieurs circuits, Promotelec le dit simplement : « Il est préférable d’installer un tableau de distribution dans la dépendance ». On parle alors de tableau divisionnaire, ou secondaire.

Le tableau électrique garage a une obligation propre. Selon la page de Promotelec sur les locaux annexes, il « doit être muni d’un dispositif de coupure d’urgence ». Vous coupez le garage sans traverser la maison, et sans faire tomber tout le logement.

Aucune distance ne déclenche ce choix. La longueur pèse sur la section du câble, à cause de la chute de tension. Selon Promotelec, la tension perdue le long du câble ne doit pas dépasser 3 % pour l’éclairage et 5 % pour les autres usages. Plus la liaison est longue et la puissance forte, plus la section grossit. Les exigences propres au local, prises et éclairage compris, sont réunies dans la norme électrique du garage.

Quel coffret pour un garage, un atelier ou un abri de jardin

Un coffret se juge sur deux codes. L’indice IP dit ce qu’il arrête : le premier chiffre pour les poussières, le second pour l’eau. L’indice IK dit quels chocs il encaisse, sur l’échelle de la norme NF EN 62262.

Chiffre	1er chiffre IP (poussière)	2e chiffre IP (eau)
4	corps de 1 mm et plus	projection d’eau
5	protégé contre la poussière	projection d’eau à la lance
6	étanche à la poussière	projection puissante à la lance
7	—	immersion temporaire

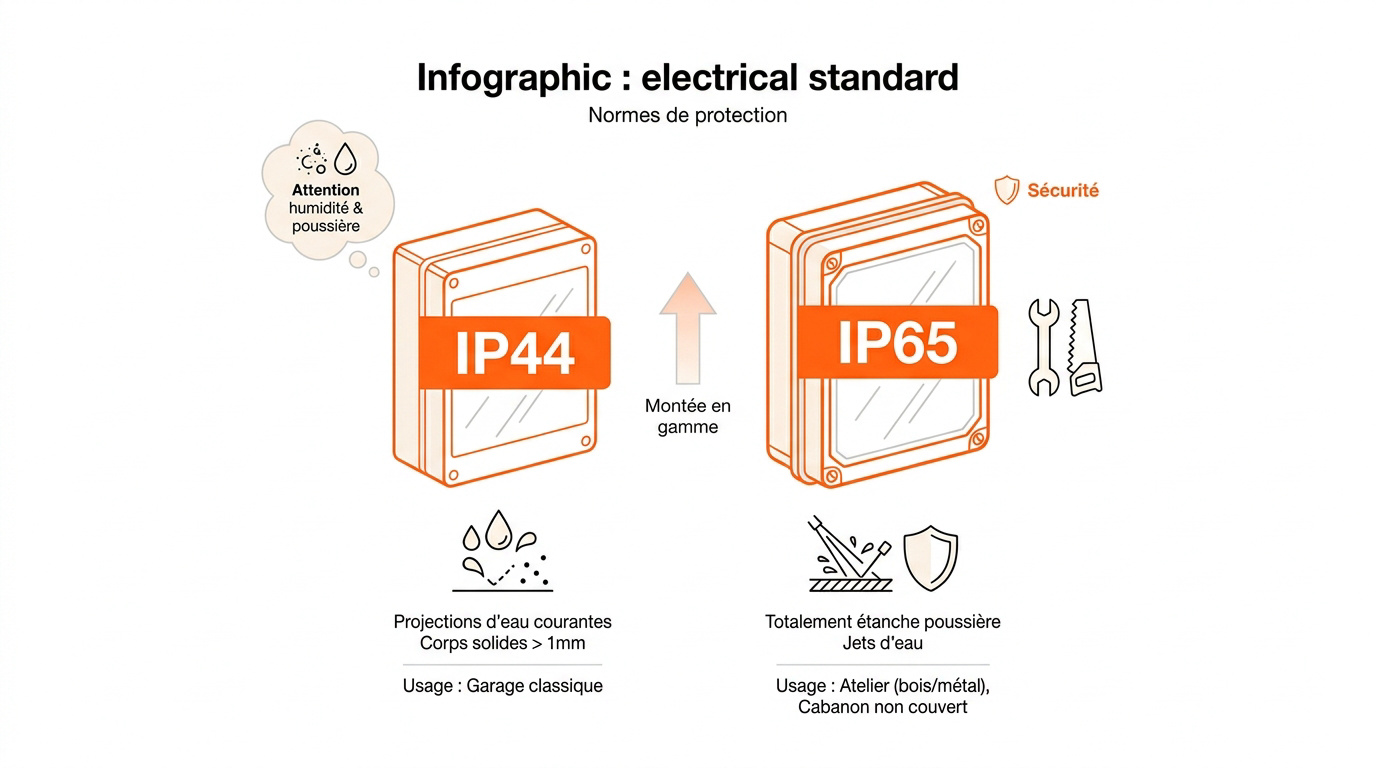

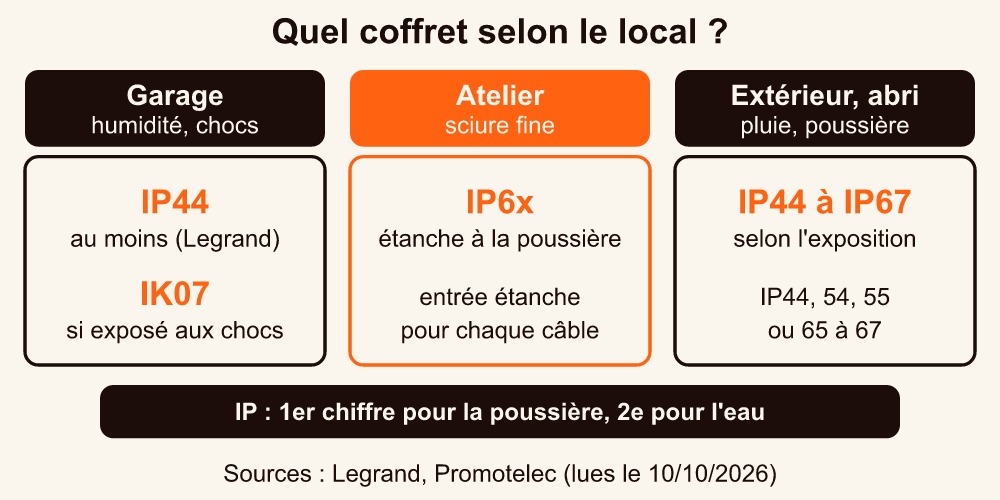

Un tableau de logement ne va pas dans un local humide. Un coffret d’intérieur du commerce peut n’être qu’en IP30, IP40 avec sa porte. Dans un garage où la condensation ou les éclaboussures arrivent, Legrand demande des appareils en IP44 au moins. Promotelec impose aussi l’IK07 aux matériels exposés aux chocs, ceux qu’un vélo ou un pare-chocs peut toucher.

En extérieur, l’indice se choisit selon l’exposition : IP44, 54, 55 ou 65 à 67, d’après Promotelec. L’IP65 n’est pas un minimum de la norme ; c’est un choix confortable pour un abri sans protection ou un atelier poussiéreux. Le nettoyeur haute pression relève encore d’un autre indice, l’IPX9K.

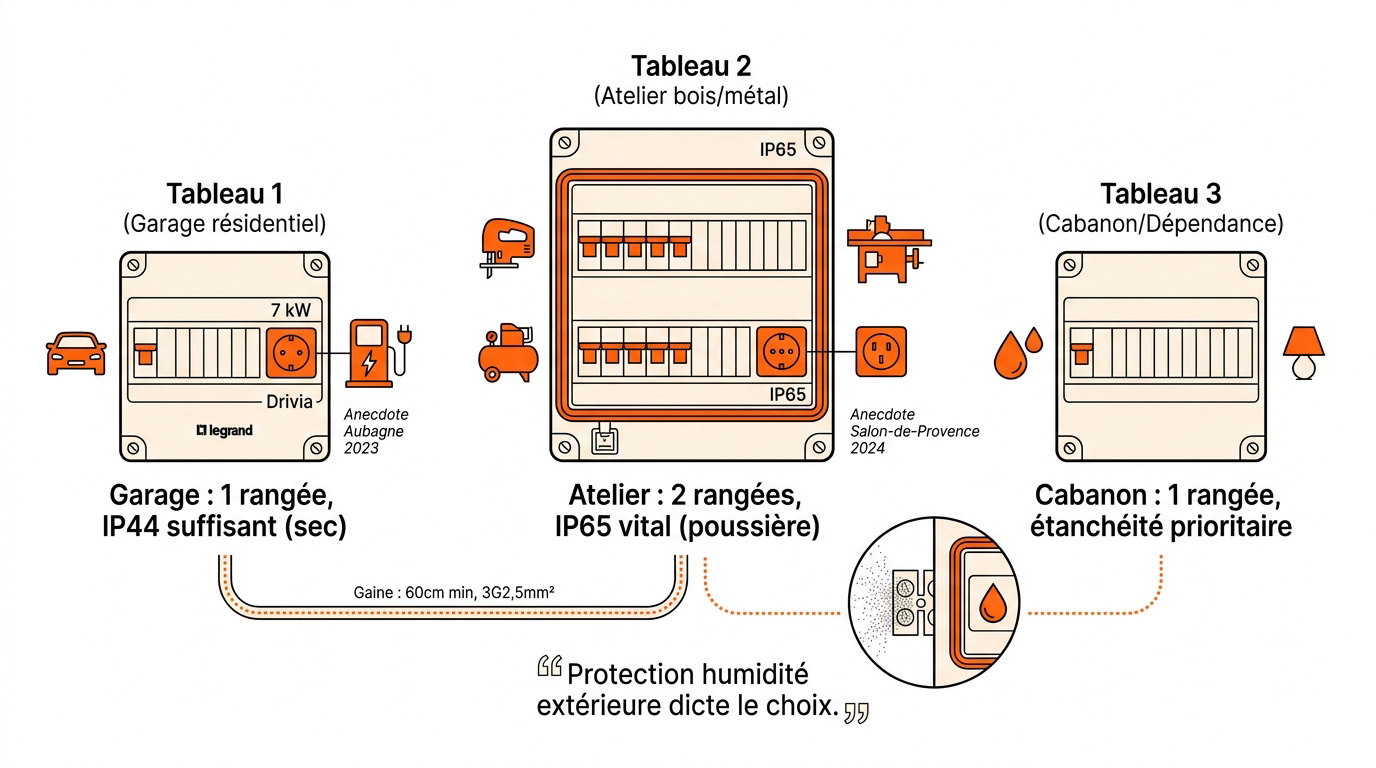

Ma position est nette : dans un garage, le coffret se choisit sur ce qui l’attend, l’eau, la poussière et les chocs, pas sur l’étiquette « extérieur ». Un atelier bois, dont la sciure fine se dépose partout, justifie un coffret étanche à la poussière. Chaque câble y entre par une entrée étanche : la membrane du coffret ou un presse-étoupe, qui assure selon Legrand « une jonction étanche, sûre et pérenne ». Un trou percé à nu fait perdre l’indice annoncé.

Alimenter le tableau du garage depuis le tableau principal

La liaison part d’un disjoncteur dédié, placé au départ du tableau principal. Ce disjoncteur protège le câble : son calibre suit la section. Selon Legrand, un câble de 10 mm² se protège par un disjoncteur de 40 A au plus, et un câble de 6 mm² par un 32 A. La section se choisit ensuite sur la puissance du garage et la longueur, pour tenir la chute de tension. Le choix du disjoncteur de départ est détaillé pour le tableau divisionnaire.

Si l’alimentation part de la maison, Promotelec place ce disjoncteur en amont des différentiels, qui se trouvent alors dans le tableau du garage. Les circuits du garage restent protégés par des différentiels 30 mA. Le disjoncteur de branchement du compteur, en 500 mA, ne protège pas les personnes. En immeuble, pour une cave ou un box, la règle change : la canalisation doit elle-même être protégée en 30 mA, avec une isolation double ou renforcée.

Le garage se relie aussi à la terre, de deux façons selon Promotelec : un conducteur de protection dans le câble d’alimentation, ou une prise de terre au garage. En construction neuve, il faut créer une prise de terre au garage et l’interconnecter avec celle de la maison. À faible distance, avec un conducteur de terre bien dimensionné, Legrand admet la même barrette de terre que pour le tableau principal.

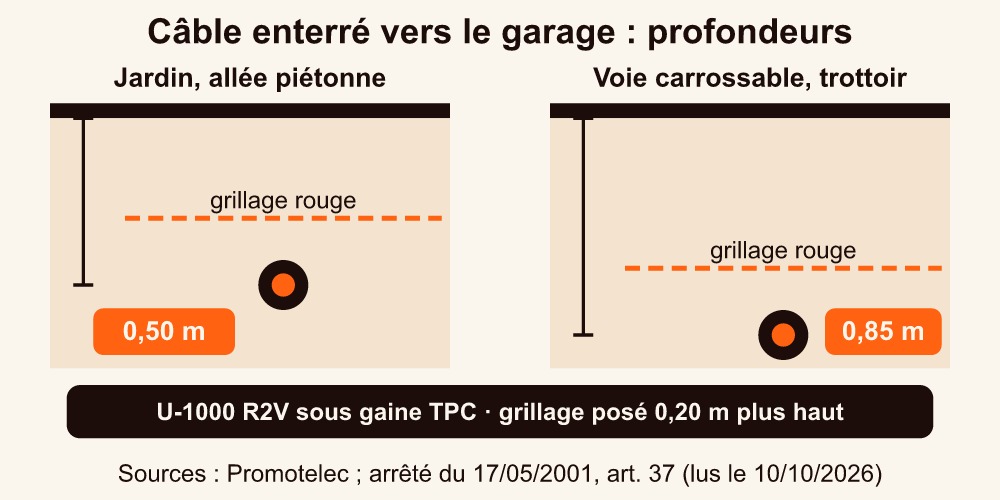

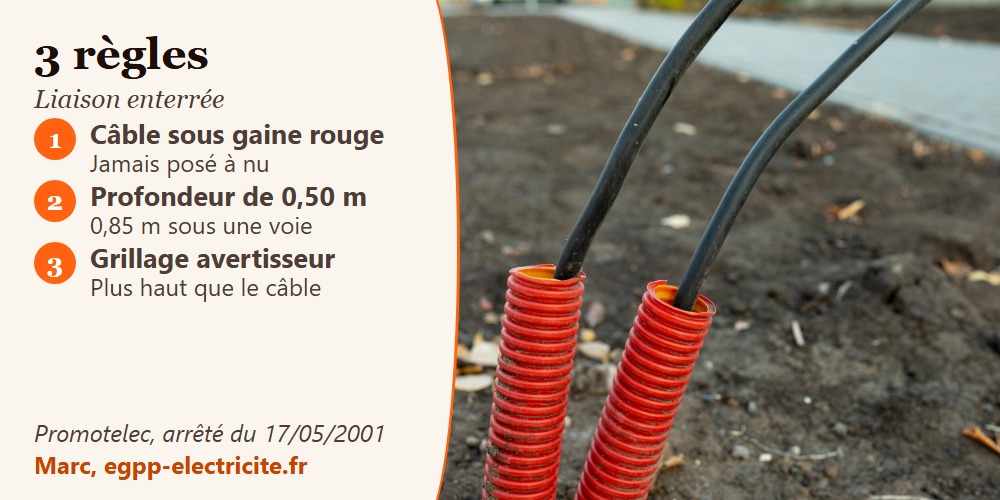

Sous terre, la liaison suit trois règles, rappelées par Promotelec dans sa fiche sur la pose des câbles :

• le câble : un U-1000 R2V, un U-1000 AR2V ou un FRN05-VV-U, posé dans une gaine TPC ; des conducteurs isolés sous conduit sont interdits en enterré ;
• la profondeur : 0,50 m au moins, portée à 0,85 m sous les voies accessibles aux voitures et sous les trottoirs ;
• le repérage : un grillage avertisseur rouge, posé 0,20 m au-dessus de la canalisation (arrêté du 17 mai 2001, article 37).

La tranchée se protège aussi des cailloux et du tassement : un câble écrasé par un corps dur finit par céder. Si la maison est alimentée en triphasé, le garage l’est aussi, pour équilibrer les phases.

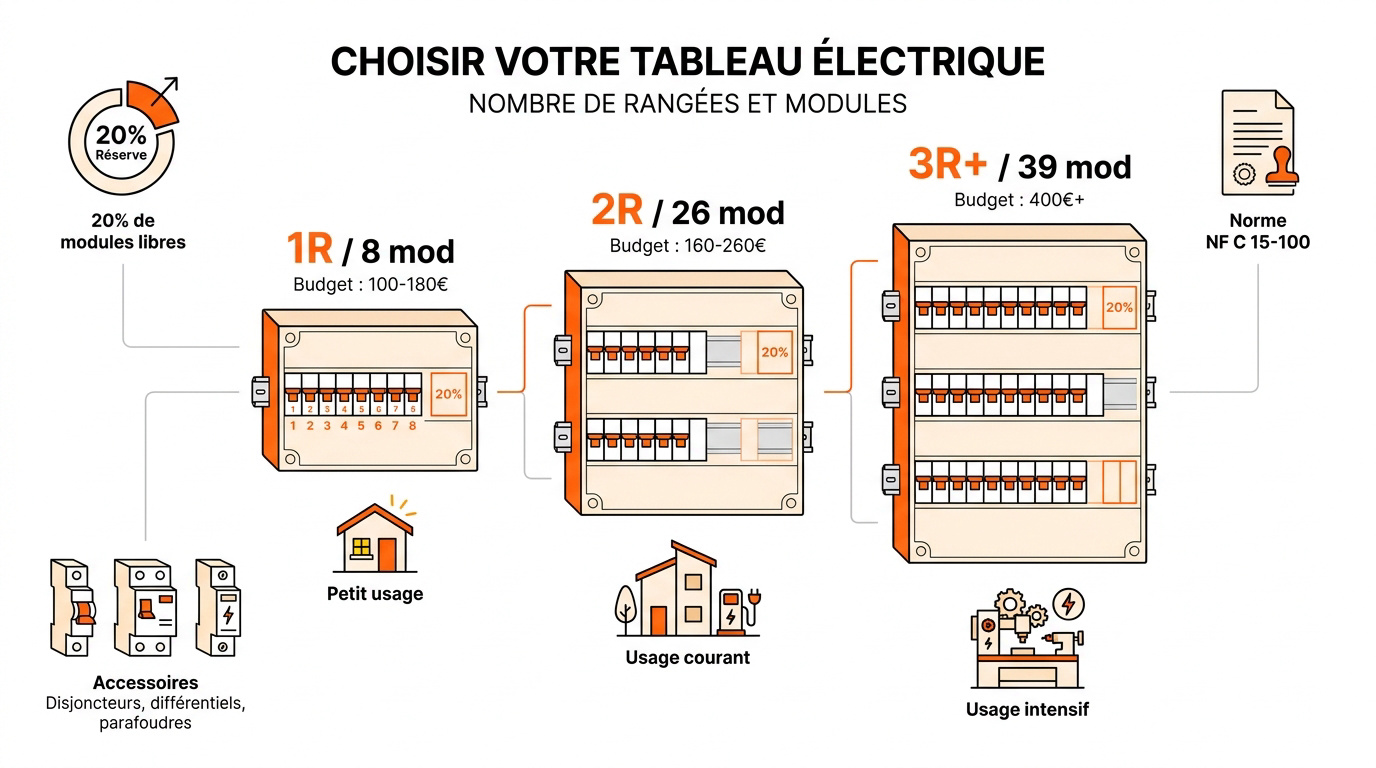

Dimensionner le coffret : rangées et circuits

On dimensionne un coffret en comptant ses circuits. Un disjoncteur occupe le plus souvent un module de 17,5 mm, un interrupteur différentiel bipolaire en occupe deux. La norme exige 20 % de réserve pour le tableau du logement, pas pour celui du garage. Je la conseille quand même : la première machine ou la première prise ajoutée la consomme.

Pour l’éclairage, Promotelec retient un disjoncteur de 10 A dans un petit local, et 16 A pour les prises. Un circuit d’éclairage reste en 1,5 mm² au moins, avec huit points lumineux au plus.

La borne de recharge a son propre circuit, protégé par un différentiel 30 mA adapté au système de recharge : en mode 3, un type B, ou un type A (ou F) associé à un DD-CDC. La section du câble et le calibre dépendent de la notice du fabricant de la borne et de la longueur de la liaison. Par exemple, Hager prescrit pour ses bornes un disjoncteur de 40 A et, en habitat, « du câble de 10mm² minimum ». Ce chiffre vaut pour ces bornes, pas pour toutes. L’installation de la borne elle-même est décrite pour la borne de recharge.

Je déconseille de la brancher sur la ligne de l’atelier, même « pour l’instant » : la norme lui réserve un circuit spécialisé, et le provisoire dure.

Cas particuliers : piscine et abri de jardin

Le tableau d’une piscine se tient hors des volumes 0, 1 et 2 du bassin. Sans plongeoir ni toboggan, le volume 1 s’arrête à 2 m du bord et le volume 2 à 1,5 m plus loin : 3,5 m en tout. Le matériel propre à la piscine peut aller dans un local contigu, sous des règles strictes. La pompe à variateur de vitesse se place sous un différentiel de type F depuis la série de 2024. Le reste est traité pour le tableau de piscine.

Un abri de jardin suit les mêmes règles qu’un tableau électrique garage, en plus exposé. L’indice se choisit sur l’exposition à la pluie, et la liaison enterrée garde ses 0,50 m de profondeur. En zone AQ2, avec une alimentation aérienne, le parafoudre obligatoire s’impose au logement. Au-delà de 10 m entre ce parafoudre et un appareil à protéger, une protection de plus est recommandée.

Questions fréquentes sur le tableau électrique garage

Conclusion

Comptez les circuits du garage, choisissez le coffret sur l’eau, la poussière et les chocs, puis faites calculer la section sur la puissance et la longueur. Un tableau électrique garage bien posé se coupe sur place, sans plonger la maison dans le noir.

📖 Ce guide est informatif Pour votre installation, consultez un électricien qualifié, par exemple une entreprise qualifiée Qualifelec, et la notice de chaque appareil : l’application des règles dépend du local et de l’usage.
