La liaison équipotentielle est une connexion électrique entre toutes les masses conductrices d’une installation, tuyaux, armatures, châssis métalliques, qui les porte au même potentiel. Elle supprime le risque de choc électrique par contact entre deux éléments à des tensions différentes. Obligatoire dans toute construction neuve conforme à la norme NF C 15-100.
📌L’essentiel à retenir :
la liaison équipotentielle annule les différences de tension dangereuses entre les masses métalliques pour prévenir l’électrisation. Ce maillage, imposé par la norme NF C 15-100, protège vos proches en évacuant les courants de défaut vers la terre. Une installation conforme exige une continuité parfaite, avec une résistance mesurée impérativement sous le seuil des 2 ohms (critère de vérification Consuel).
La NF C 15-100 impose des règles strictes pour protéger les occupants contre les chocs électriques, notamment via la mise en place d’un maillage conducteur de sécurité. En vingt ans de chantiers, j’ai souvent constaté que l’absence ou la mauvaise exécution de la liaison équipotentielle transforme une simple fuite de courant sur un appareil en un danger immédiat dès que vous touchez une tuyauterie ou un huisserie métallique.
Cet article détaille les exigences de la norme pour réaliser vos LEP et LES, choisir les bonnes sections de câbles et vérifier la continuité de votre installation. Je vais vous aider à sécuriser vos masses métalliques pour garantir le déclenchement de vos protections différentielles.
Qu’est-ce que la liaison équipotentielle et à quoi sert-elle ?
La liaison équipotentielle, imposée par la NF C 15-100, protège contre l’électrisation en reliant les masses métalliques à la terre. Elle utilise des câbles vert-jaune de 6 à 25 mm² pour annuler les différences de potentiel dangereuses.
La question de la sécurité électrique se pose souvent lors d’un diagnostic ou d’une rénovation complète. Voyons concrètement comment ce dispositif invisible stabilise votre installation. Dans une maison ancienne, cette liaison n’a de sens que si vous avez au préalable vérifié la mise à la terre.

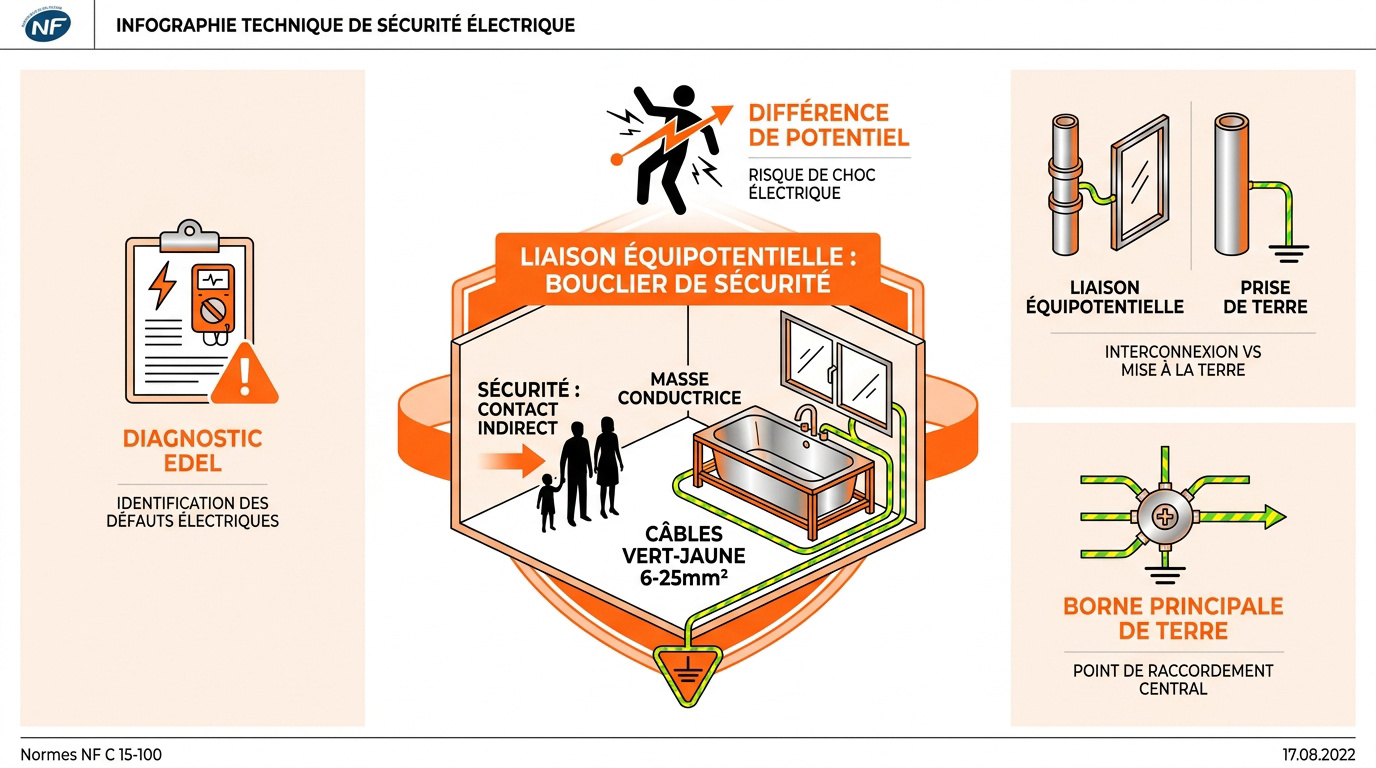

Comprendre la protection des masses conductrices dans votre logement
Le concept de masse conductrice apparaît souvent suite à un diagnostic EDEL. Les éléments métalliques accessibles comme les tuyaux, la baignoire ou les huisseries alu sont concernés. C’est la base de la sécurité domestique.
Le risque concret réside dans la différence de potentiel. Toucher simultanément deux éléments portés à des tensions différentes provoque un choc électrique. La liaison supprime ce danger mortel immédiatement.
Il ne faut pas confondre liaison équipotentielle et prise de terre. Si elles sont complémentaires, leurs rôles diffèrent. La liaison interconnecte les masses, la terre évacue le courant de défaut.
Toutes ces connexions convergent vers la borne principale de terre. C’est un maillage de sécurité invisible mais vital. Sans elle, le disjoncteur différentiel pourrait ne pas détecter certains défauts d’isolement.
Dans une rénovation, l’absence de cette liaison est un point critique. Les diagnostiqueurs la vérifient systématiquement lors d’une vente. Elle garantit que tout élément métallique reste au potentiel zéro.
Vous devez donc voir ce dispositif comme une ceinture de sécurité. Elle protège les occupants contre les contacts indirects accidentels.
La mise en œuvre demande rigueur et précision technique. Chaque collier doit assurer un contact franc avec le métal nu.
La liaison équipotentielle est le bouclier qui empêche votre plomberie de devenir un conducteur électrique sous tension en cas de défaut.

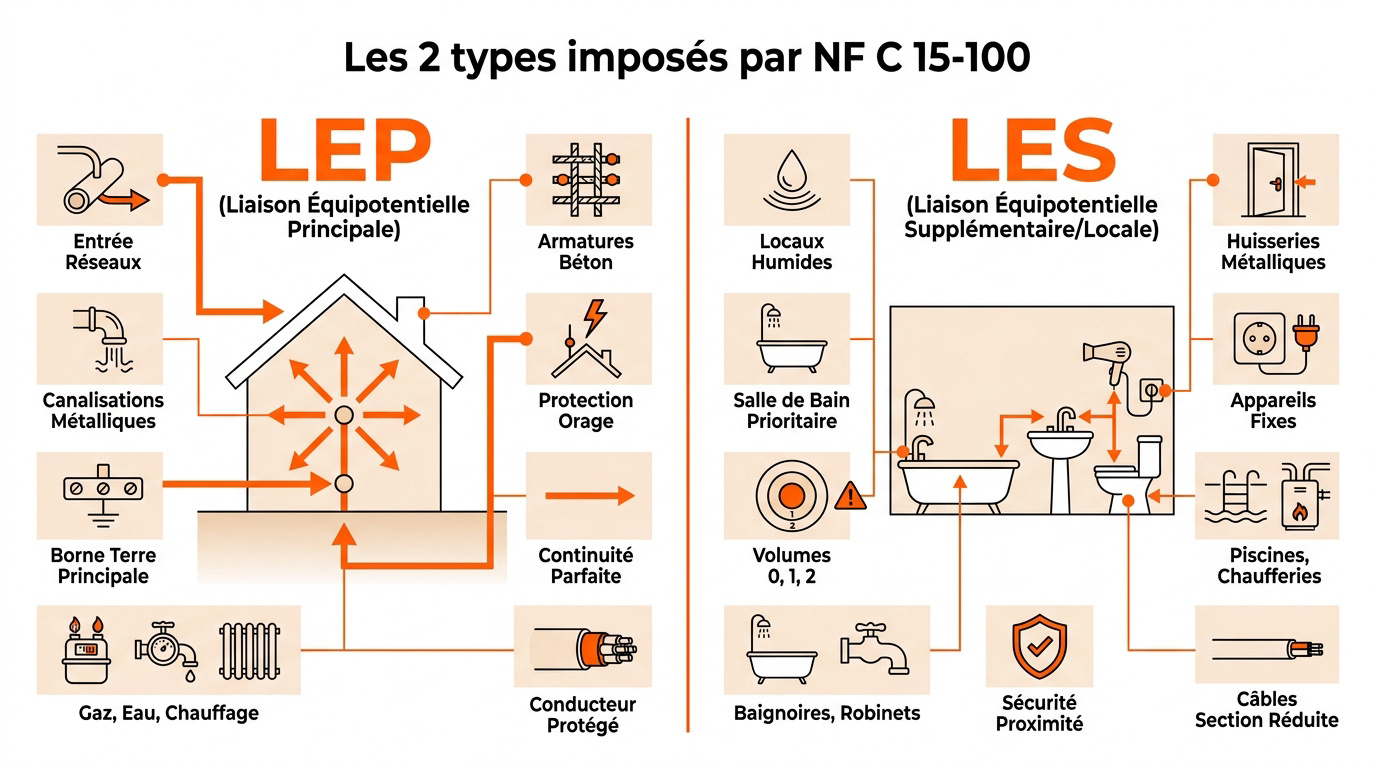

LEP et LES, les deux types imposés par NF C 15-100
Maintenant que le principe est posé, distinguons les deux niveaux d’application prévus par la réglementation en vigueur.
La liaison équipotentielle principale (LEP)
La LEP concerne l’ensemble du bâtiment dès l’entrée des réseaux. Elle traite les pénétrations des canalisations métalliques en sous-sol. C’est la première barrière de protection contre les courants vagabonds.
Le raccordement s’effectue directement sur la borne principale de terre du tableau. Les éléments à relier incluent le gaz, l’eau et le chauffage. Les armatures métalliques du béton sont aussi concernées.
La norme NF C 15-100, paragraphe 411.3.1, encadre strictement cette installation. Elle impose une continuité parfaite sur tout le parcours. Le conducteur doit être protégé contre les chocs mécaniques.
Une attention particulière est portée sur la la protection contre la foudre et la mise à la terre. Ce dispositif assure la sécurité globale de la structure. Il limite les risques de montée en potentiel.
L’objectif est d’égaliser le potentiel de toutes les structures métalliques. Cela évite les arcs électriques internes lors d’un orage. C’est une obligation légale pour tout logement neuf.
Un oubli sur une conduite de gaz peut être dramatique. Vérifiez toujours la présence du collier vert-jaune au départ.
La liaison équipotentielle supplémentaire ou locale (LES)
La LES s’ajoute dans les locaux à risque accru d’humidité. La salle de bain est la zone prioritaire selon la norme. Elle protège les volumes 0, 1 et 2.
Elle relie localement les baignoires, receveurs et canalisations d’eau. Même les huisseries de portes métalliques doivent y être connectées. Les appareils électriques fixes n’y échappent pas.
L’amendement A5 de la NF C 15-100 (remplacé par la nouvelle série NF C 15-100, publiée en 2024 et obligatoire depuis septembre 2025) propose trois solutions de câblage. On peut repiquer sur le tableau ou une boîte spécifique. La solution mixte est également autorisée pour plus de flexibilité.
Les piscines et chaufferies exigent aussi une LES spécifique. L’eau et l’électricité y forment un mélange dangereux sans protection. La résistance doit y être particulièrement faible pour être efficace.
- Baignoires et receveurs métalliques
- Canalisations d’eau chaude et froide
- Corps de radiateurs
- Prises de terre des équipements
Pour les équipements informatiques, la continuité est cruciale. La norme NF EN 50310 (2017) détaille les exigences de mise à la terre dans les locaux avec équipement informatique.
La section des câbles en LES est souvent plus réduite. Pourtant, son rôle local est tout aussi important que la LEP. Elle assure une sécurité de proximité immédiate.
Quelle section de câble pour la liaison équipotentielle ?
Le choix du conducteur ne se fait pas au hasard, car la section détermine la capacité du câble à écouler les courants. En 20 ans de métier, j’ai vu cette confusion revenir sur chaque chantier. Je recommande de toujours vérifier la section avant de tirer le câble.
Règles de dimensionnement et codes couleurs
Marc souligne une erreur fréquente sur les chantiers. Utiliser du 1,5 mm² pour une liaison équipotentielle est strictement interdit. La section minimale en cuivre est de 6 mm² selon la NF C 15-100.

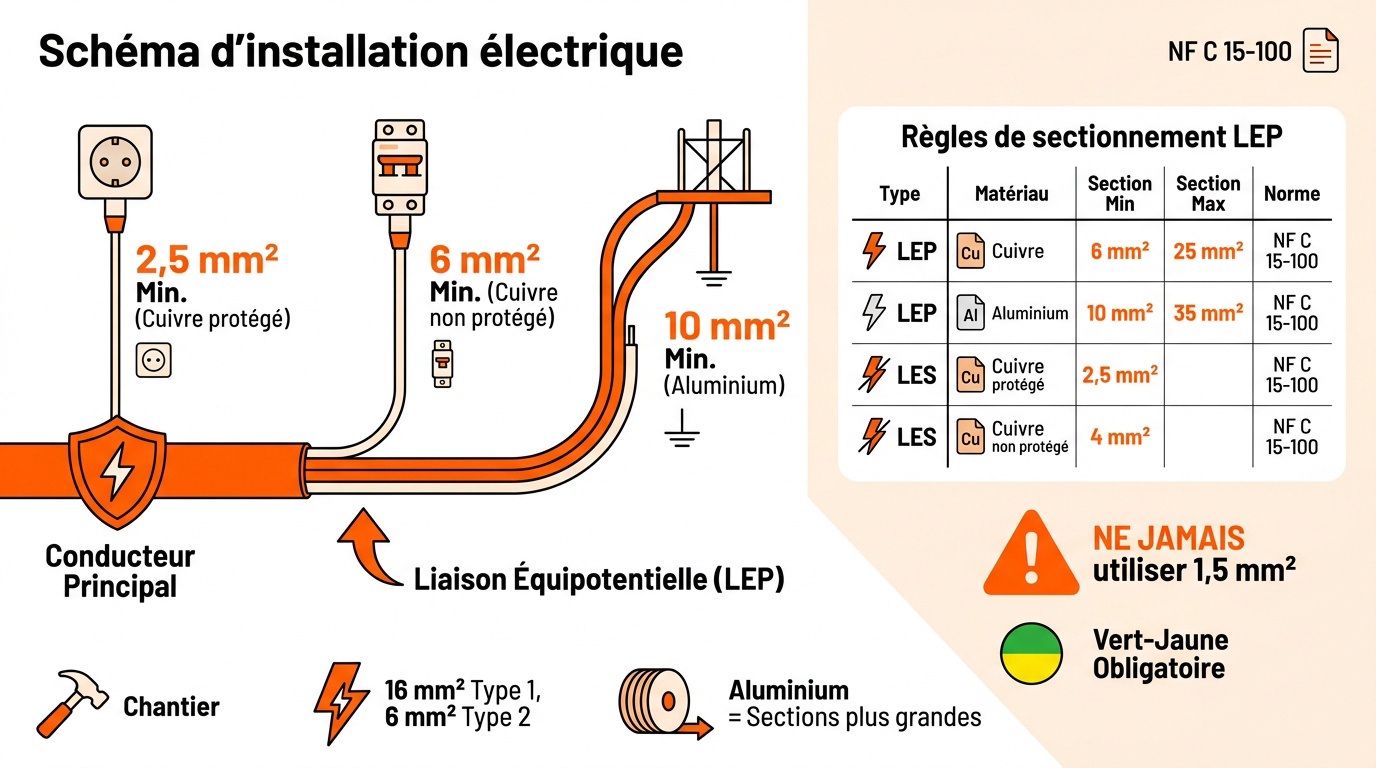

Voici le récapitulatif des sections obligatoires pour votre installation. Ce tableau permet d’identifier rapidement le conducteur adapté à chaque situation. Je conseille de le garder sous la main lors de vos achats.
| Type de liaison | Matériau | Section Min | Section Max | Règle normative |
|---|---|---|---|---|
| LEP Cuivre | Cuivre | 6 mm² | 25 mm² | NF C 15-100 |
| LEP Aluminium | Aluminium | 10 mm² | 35 mm² | NF C 15-100 |
| LES Cuivre protégé | Cuivre | 2,5 mm² | – | NF C 15-100 |
| LES Cuivre non protégé | Cuivre | 4 mm² | – | NF C 15-100 |
La règle de calcul pour la LEP est simple. La section doit être au moins égale à la moitié du conducteur de protection principal. Pour du 25 mm², prévoyez du 16 mm².
Le code couleur est universel et obligatoire. Seul le vert-jaune est autorisé pour ces liaisons. Cela permet une identification immédiate par n’importe quel intervenant ultérieur.
Pour les parafoudres, des sections spécifiques s’appliquent. Le cuivre de 16 mm² est requis pour le Type 1. Le Type 2 se contente généralement de 6 mm².
Ne négligez jamais ces dimensions sous peine de refus Consuel. Un câble trop fin chaufferait dangereusement en cas de défaut majeur.
L’aluminium demande des sections plus importantes pour une conductivité égale. Vérifiez bien la nature de vos câbles avant l’achat. Le cuivre reste le standard en résidentiel.
En rénovation, adaptez-vous à l’existant avec prudence. Si le conducteur principal est ancien, visez la sécurité maximale. Une section supérieure n’est jamais un défaut technique.
Comment réaliser une liaison équipotentielle : matériel, étapes et erreurs à éviter
Passer de la théorie à la pratique demande une méthodologie rigoureuse pour garantir la continuité électrique du réseau.
Guide pratique de mise en œuvre sur le terrain
La réalisation en neuf est réservée aux professionnels qualifiés. Elle conditionne l’obtention de l’attestation Consuel. En rénovation, le bricoleur averti doit suivre les mêmes règles strictes.
Prévoyez des colliers équipotentiels de qualité et du câble vert-jaune. Identifiez toutes les masses métalliques comme les châssis ou tuyauteries. Un bon contact nécessite parfois de poncer légèrement le métal.
La mise en œuvre suit une logique précise pour ne rien oublier sur le chantier :
- Identifier les masses métalliques.
- Poser les colliers de connexion.
- Câbler vers la borne principale de terre.
- Tester la continuité électrique.
- Documenter le schéma de l’installation.
La vérification de continuité est l’étape cruciale finale. La résistance doit être inférieure à 2 ohms entre chaque masse, selon les critères de vérification Consuel. Utilisez un ohmmètre précis pour cette mesure de sécurité.
Un montage soigné évite les déclenchements intempestifs des différentiels et assure une protection pérenne contre les risques d’électrisation.
Attention aux tuyaux en PER ou multicouche. Le plastique n’est pas conducteur, donc le collier est inutile. Posez-le uniquement sur les raccords métalliques ou les collecteurs.
Ne négligez pas les huisseries de fenêtres en aluminium. Dans les salles d’eau, elles doivent être reliées à la LES. C’est un point souvent oublié lors des rénovations.
Évitez de confondre la borne principale avec les anciens neutres. Une erreur de branchement annulerait toute la protection.
Le serrage des connexions doit être ferme mais sans écraser le cuivre. Une connexion lâche augmente la résistance et réduit l’efficacité. Vérifiez vos serrages après quelques mois.
En cas de doute, faites appel à un électricien. Un diagnostic de mise en sécurité coûte peu cher. C’est le prix de la tranquillité pour votre famille et vos équipements.
Liaison équipotentielle obligatoire, ce que dit la norme et comment la faire vérifier
Au-delà de l’aspect technique, le respect du cadre légal assure la conformité de votre installation devant les autorités.
Conformité normative et rôle du Consuel
La NF C 15-100 rend la liaison obligatoire en neuf. Toute rénovation totale doit également s’y conformer strictement. C’est le socle de la sécurité électrique résidentielle moderne.
Dans l’ancien, la mise aux normes n’est pas rétroactive. Cependant, le diagnostic électrique lors d’une vente signalera son absence. Une mise en sécurité reste alors fortement conseillée.
Le Consuel vérifie systématiquement la présence de la LEP. Il mesure la résistance pour valider la conformité de l’installation. Sans son visa, aucun raccordement au réseau Enedis n’est possible.
La valeur de résistance est un indicateur de performance majeur. Elle doit rester très faible pour garantir l’écoulement des courants. Un test périodique permet de détecter une éventuelle oxydation.
Les assureurs peuvent exiger cette conformité en cas de sinistre. Une installation non réglementaire peut limiter vos indemnisations après un incendie. La sécurité juridique rejoint ici la sécurité physique.
Conservez précieusement vos rapports de vérification technique. Ils prouvent votre bonne foi et le sérieux de vos travaux électriques.
Les normes évoluent pour intégrer les nouvelles technologies informatiques. La protection contre les brouillages électromagnétiques devient un enjeu de confort. La liaison équipotentielle y participe activement.
Enfin, n’oubliez pas que la norme protège avant tout les personnes. Une installation conforme est un investissement durable pour votre patrimoine immobilier.
FAQ Liaison équipotentielle : vos questions fréquentes
Voici les réponses aux interrogations les plus courantes rencontrées sur le terrain et les forums spécialisés.
La sécurité de votre installation repose sur une liaison équipotentielle rigoureuse, égalisant les potentiels pour prévenir tout choc électrique. Je recommande de valider systématiquement la continuité sous les 2 ohms et de respecter les sections normées de 6 mm² en LEP. Agissez dès maintenant pour garantir la protection durable de votre foyer.
