le sectionneur électrique garantit votre sécurité en isolant physiquement un circuit pour toute intervention de maintenance. Je préconise souvent un interrupteur-sectionneur de 63 A en tête de tableau divisionnaire pour allier coupure en charge et isolement conforme à la norme NF C 15-100.
On finit souvent par confondre cet organe d’isolement avec un simple interrupteur ou un disjoncteur de protection. Cet article détaille les critères de choix pour votre installation et précise les différences techniques pour manipuler vos modules sans risquer d’arc électrique dangereux.
Qu’est-ce qu’un sectionneur électrique et à quoi sert-il
Le sectionneur électrique est un appareil de séparation mécanique qui isole un circuit de sa source. Contrairement au disjoncteur, il ne protège pas contre les surintensités et ne se manœuvre pas en charge. Ses fonctions sont l’isolement, le sectionnement et la consignation. Le sectionneur pur (industriel, haute tension) se distingue de l’interrupteur-sectionneur résidentiel qui coupe aussi en charge.
Définition et rôle fondamental dans le tableau
En 20 ans de métier, j’ai constaté que 99 % des gens confondent encore le sectionneur pur et l’interrupteur-sectionneur. Je précise souvent que leur rôle diffère : isoler un circuit n’implique pas forcément de pouvoir le couper lorsqu’il est en charge.
La séparation doit être totale : la moindre discontinuité expose l’intervenant à un risque d’électrisation. C’est le socle de la sécurité pour tout électricien ou bricoleur averti.

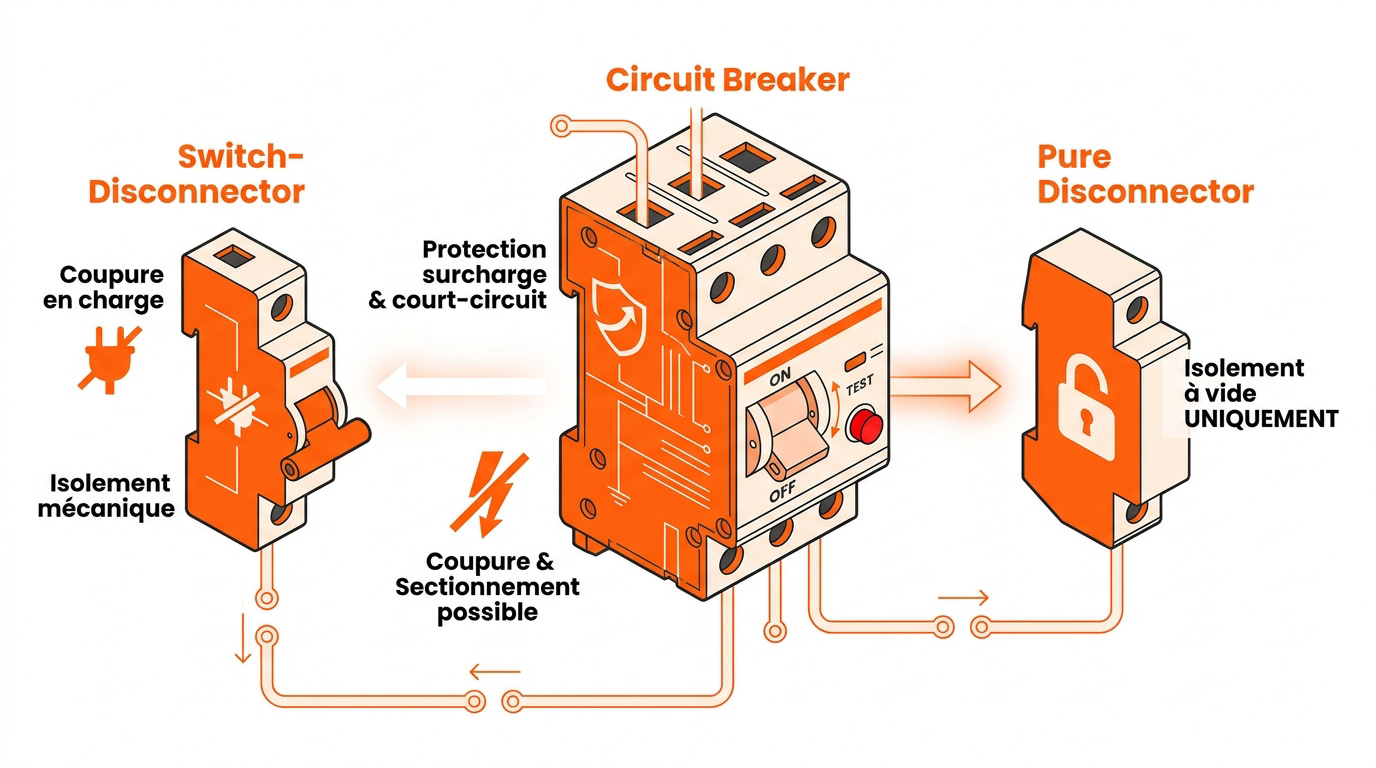

Sectionneur pur, interrupteur-sectionneur, disjoncteur : les 3 différences
Sectionneur pur, isolement à vide uniquement
Le sectionneur pur possède une fonction unique : la séparation mécanique. Il ne dispose d’aucun pouvoir de coupure propre. On ne doit jamais l’actionner lorsque le courant circule encore dans les câbles.
Pour l’utiliser, il faut impérativement ouvrir le disjoncteur en amont. Sans cette précaution, un arc électrique peut se former. J’insiste sur ce point car c’est une règle de sécurité vitale sur le terrain.
Un sectionneur pur manipulé en charge est une bombe thermique ; coupez toujours le disjoncteur avant d’actionner sa manette de commande.
Interrupteur-sectionneur, coupure en charge et isolement
Cet appareil constitue le véritable couteau suisse du tableau résidentiel. Il permet de couper le courant même quand vos appareils fonctionnent. Il garantit aussi l’isolement mécanique nécessaire pour intervenir sereinement.
Les fabricants comme Legrand ou Schneider Electric utilisent souvent le terme simplifié de sectionneur pour désigner ces modèles hybrides. C’est désormais le standard pour la tête de rangée d’un tableau divisionnaire.
La distinction entre sectionneur et interrupteur tient au pouvoir de coupure en charge et à la fonction d’isolement en position ouverte.
Disjoncteur, coupure, protection et sectionnement
Le disjoncteur a pour mission première de protéger contre les surcharges. Il surveille aussi les courts-circuits en permanence. Il peut toutefois servir de sectionneur si son marquage officiel l’autorise explicitement.
J’ai remarqué que la plupart des disjoncteurs modernes sont aptes au sectionnement. Cela permet de gagner de la place dans un petit coffret électrique. Ce marquage figure parfois en petit sur la face avant du produit ; à défaut, il apparaît dans la fiche technique du fabricant.
| Appareil | Coupure en charge | Protection thermique | Isolement garanti |
|---|---|---|---|
| Sectionneur | Non | Non | Oui |
| Inter-sectionneur | Oui | Non | Oui |
| Disjoncteur | Oui | Oui | Oui (si marqué) |

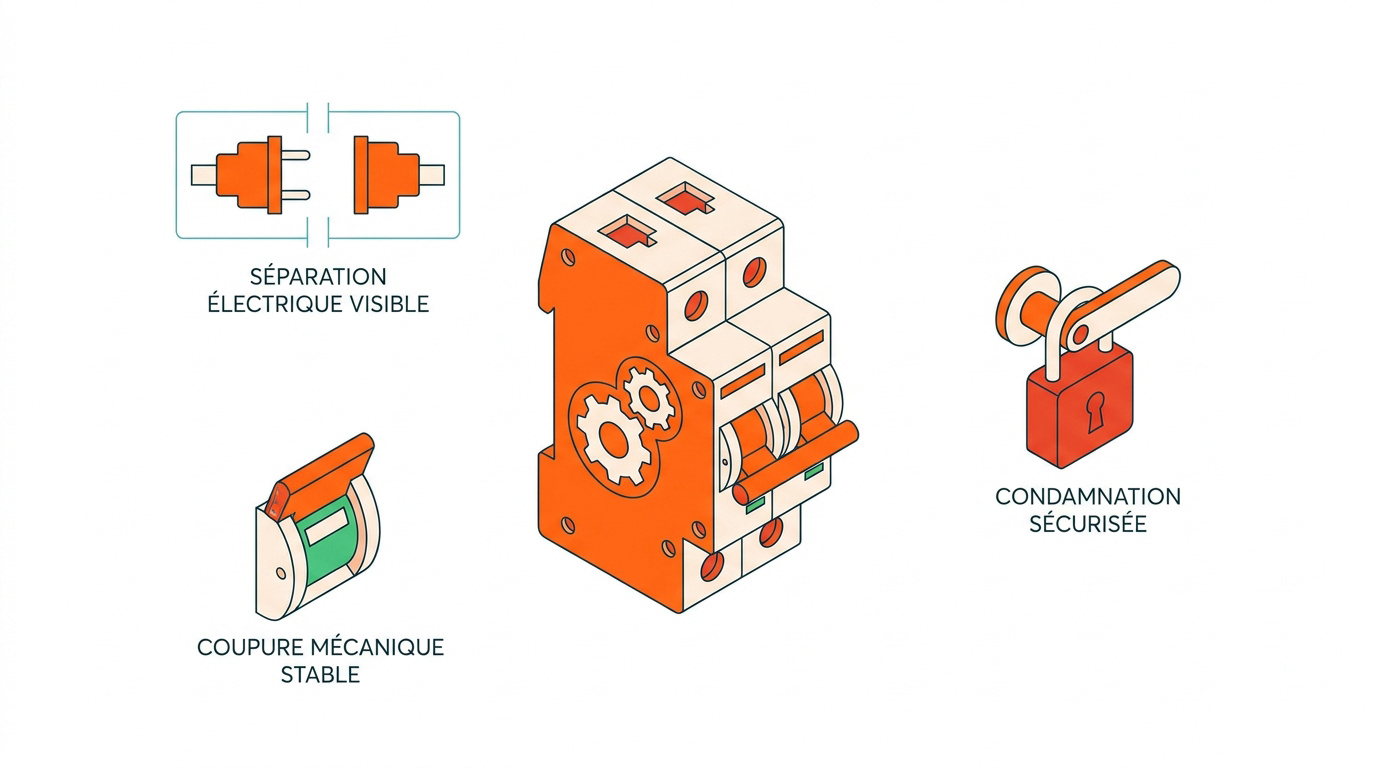

Les 3 fonctions clés pour votre sécurité
Le sectionneur électrique remplit trois missions mécaniques que le disjoncteur ne garantit pas toujours avec la même clarté visuelle.
Isolement, séparation électrique visible
L’isolement crée une barrière infranchissable pour les électrons. Les contacts s’écartent d’une distance définie par la NF EN 60947-1 (tableau 13). Aucune tension résiduelle ne doit pouvoir franchir cet espace.
C’est la garantie que le circuit est totalement déconnecté de la source. On parle ici de sécurité passive. C’est l’étape numéro un avant de toucher à un fil dénudé.
La distance d’isolement empêche l’amorçage d’un arc électrique. La sécurité est alors maximale.
Sectionnement, séparation mécanique en position ouverte
Le sectionnement assure que la coupure est réelle et stable. On utilise souvent un indicateur visuel pour le confirmer. Une fenêtre verte indique souvent que tout est ouvert.
Marc privilégie les modèles avec une manette robuste. Le retour d’effort doit être franc. Cela évite les faux contacts ou les soudures accidentelles des pôles.
Un bon marquage visuel élimine tout doute. L’électricien voit immédiatement l’état du circuit.

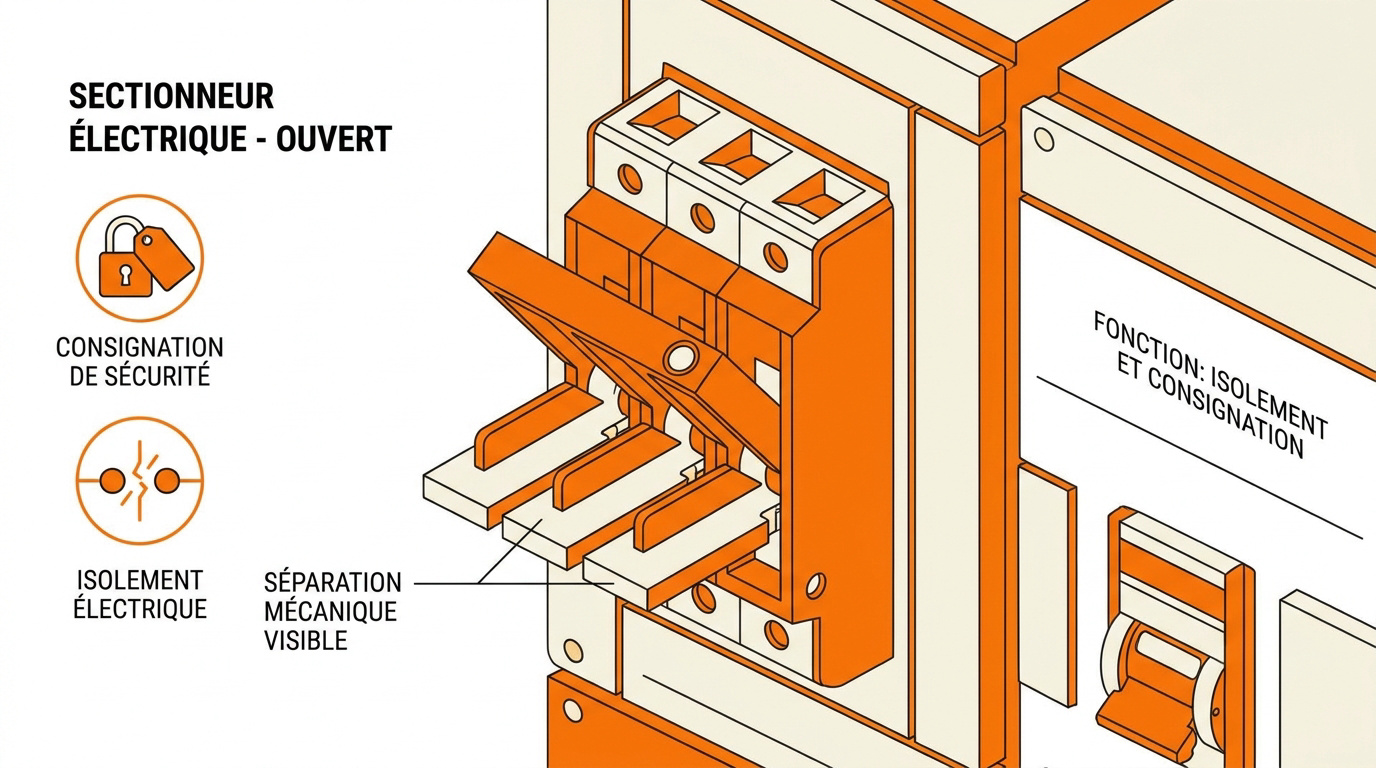

Consignation, condamnation cadenassable pour intervention
Consigner, c’est empêcher quelqu’un de remettre le courant par erreur. On utilise un cadenas spécifique sur la manette. C’est une règle d’or sur tous les chantiers sérieux.
Le respect rigoureux des procédures de consignation électrique garantit qu’aucune remise sous tension accidentelle ne survienne durant vos travaux. Cette étape de condamnation physique est indissociable de la protection des personnes.
Ne travaillez jamais sans votre cadenas. C’est votre seule assurance vie réelle.
Le cas particulier du sectionneur à fusibles
Si le disjoncteur domine aujourd’hui le marché résidentiel, certains montages spécifiques font encore appel à la technologie robuste du fusible pour assurer une protection ciblée. Ce dispositif combine la coupure manuelle nécessaire à la maintenance et une sécurité physique par fusion du conducteur en cas de défaut majeur.
Usage et limites en résidentiel
Le sectionneur à fusibles combine protection et coupure au sein d’un même boîtier modulaire. On le trouve sur des départs très spécifiques comme les circuits de chauffage ou certains ballons d’eau chaude. Il est devenu rare dans nos maisons modernes au profit du disjoncteur magnétothermique réarmable.
Marc est catégorique : il n’installe jamais de modèles industriels complexes dans un tableau domestique. Pour ces cas particuliers, il faut solliciter un bureau d’études spécialisé. Ne remplacez jamais un fusible sous tension sans certitude, car l’ouverture d’un porte-fusible en charge peut provoquer un arc électrique.
La sécurité passe par le respect du marquage présent sur l’appareil, conformément à la norme NF EN IEC 60947-3. Si vous avez un doute sur le calibre, appelez un pro. La manipulation des fusibles demande une grande prudence face au risque de contact accidentel avec les parties actives.
Comment choisir un interrupteur-sectionneur : calibre, pôles, cas d’usage
Le choix du matériel dépend directement de la puissance de votre abonnement et de la structure de votre réseau.
Calibre selon la puissance
Les calibres disponibles sur le marché s’étendent généralement de 25 à 100 ampères. Je conseille presque systématiquement d’opter pour le modèle 63 A. Cet appareil couvre la grande majorité des besoins pour un tableau secondaire standard dans une habitation.
Le calibre choisi doit être supérieur ou égal à celui du disjoncteur placé en amont. Cette règle de base permet d’éviter toute surchauffe interne du composant. Un appareil sous-dimensionné risque de fondre lors d’un appel de courant important sur votre installation.
Nombre de pôles, monophasé vs triphasé
En installation monophasée, l’usage d’un modèle bipolaire (2P) est la norme. Il permet de couper la phase et le neutre de manière simultanée. Cette action est obligatoire pour garantir un isolement total du circuit situé en aval.
Pour un réseau en triphasé avec neutre distribué, il est nécessaire d’installer un modèle tétrapolaire (4P). Ne coupez jamais partiellement les conducteurs actifs. Une coupure du neutre seul ou un sectionnement incomplet des phases peut générer des surtensions destructrices pour vos équipements électroniques sensibles.
Le choix du dispositif dépend également du régime de neutre du réseau alimenté. Je vous suggère de vérifier systématiquement les préconisations techniques du fabricant avant l’achat.
Cas d’usage résidentiel, tête d’installation vs tableau divisionnaire
Le disjoncteur de branchement AGCP (Appareil Général de Commande et de Protection) installé par Enedis remplit déjà la fonction de sectionneur général. Il n’est donc pas utile d’en ajouter un second immédiatement après. En revanche, cet organe devient indispensable en tête de chaque tableau déporté.
Je me souviens d’un chantier à Aix-en-Provence en 2024 où la situation était critique. Le client avait installé un interrupteur bipolaire de 40 A sur une installation en triphasé. C’était extrêmement dangereux car deux phases restaient sous tension malgré la coupure manuelle. Cette confusion règne souvent autour du sectionneur électrique et de ses variantes.
Sur 8 tableaux divisionnaires que j’ai câblés en 2025-2026 dans les Bouches-du-Rhône, 6 sur 8 présentaient des erreurs de sectionnement. Ne négligez jamais cet organe de coupure locale pour votre sécurité.
Symbole normalisé et lecture d’un schéma
Savoir lire les hiéroglyphes électriques permet de valider la fonction réelle de l’appareil installé dans votre coffret. Sur un schéma unifilaire, le sectionneur ne se dessine pas au hasard. Son tracé indique clairement s’il s’agit d’un modèle pur, d’un interrupteur-sectionneur ou d’un modèle porte-fusibles. En tant qu’électricien, j’ai souvent remarqué que les particuliers confondent le trait simple de l’interrupteur avec le symbole spécifique du sectionneur, qui comporte une barre transversale marquant la séparation physique. Cette distinction visuelle garantit que vous manipulez le bon levier pour isoler une partie de votre installation en toute sécurité.
Reconnaître le sectionneur sur un schéma unifilaire (symboles CEI 60617)
Selon la CEI 60617, le symbole du sectionneur se distingue de celui d’un simple interrupteur par un signe graphique de séparation qui marque la fonction d’isolement en position ouverte. Apprenez à distinguer ces détails pour ne pas confondre les modules. C’est la clé d’un schéma réussi.
FAQ : questions fréquentes sur le sectionneur électrique
Sélectionner le bon calibre, souvent 63 A, et vérifier le symbole de séparation garantissent l’isolement réel de vos circuits. Installez dès maintenant un interrupteur-sectionneur en tête de vos tableaux divisionnaires pour sécuriser vos futures interventions. Une coupure mécanique visible du sectionneur électrique reste votre meilleure assurance vie face au courant.
