Installer une prise TV murale demande de préparer un câble coaxial 75 Ω, de le raccorder à la prise (âme centrale sur la borne signal, tresse de blindage sur la borne masse), de fixer la prise sur la boîte d’encastrement puis de tester la réception avec le téléviseur. L’ensemble se fait en 4 étapes et 20 minutes de matériel pour environ 20 € en pièces. La norme NF C 15-100 impose un nombre minimum de prises TV par logement neuf, généralement centralisées par un coffret VDI Grade 2 qui distribue TV coaxial et réseau RJ45.
Depuis le 1er septembre 2016, l’arrêté Réseaux de communication impose des règles strictes pour la distribution des signaux multimédias dans les logements neufs. Pourtant, une installation mal conçue ou un mauvais blindage transforment souvent votre écran en une mosaïque de pixels illisibles.
Je vais vous aider à maîtriser les spécificités de la prise tv murale, du connecteur Belling-Lee aux exigences du coffret VDI Grade 2. On décortique ensemble les bonnes pratiques pour garantir une réception stable et durable.
Prise TV murale : à quoi ça sert et quels types
La prise TV murale utilise le connecteur coaxial IEC 61169-2 de 9,52 mm pour diffuser les signaux TNT, satellite ou câble. Les modèles Legrand Céliane (13-22 €) et Schneider Odace figurent parmi les références répandues du résidentiel. Voyons maintenant la connectique Belling-Lee.
Définition technique et connectique Belling-Lee
La prise d’antenne TV murale constitue le point d’accès final du signal RF. Elle exploite le connecteur IEC 61169-2 type Belling-Lee de 9,52 mm. Ce standard assure la réception de la TNT et de la télévision câblée.
Il existe quatre modèles principaux : simple, prise TV murale double, triple et saillie. Les tarifs moyens oscillent entre 10 € et 45 €. Le choix dépend de vos équipements et du mode de pose murale.
| Type | Usage principal | Prix indicatif |
|---|---|---|
| Simple mâle | TNT / Box | 10 € à 20 € |
| Double TV/FM | Radio FM | 15 € à 30 € |
| Triple TV/FM/SAT | Parabole | 25 € à 55 € |
| Saillie | Rénovation | 10 € à 25 € |

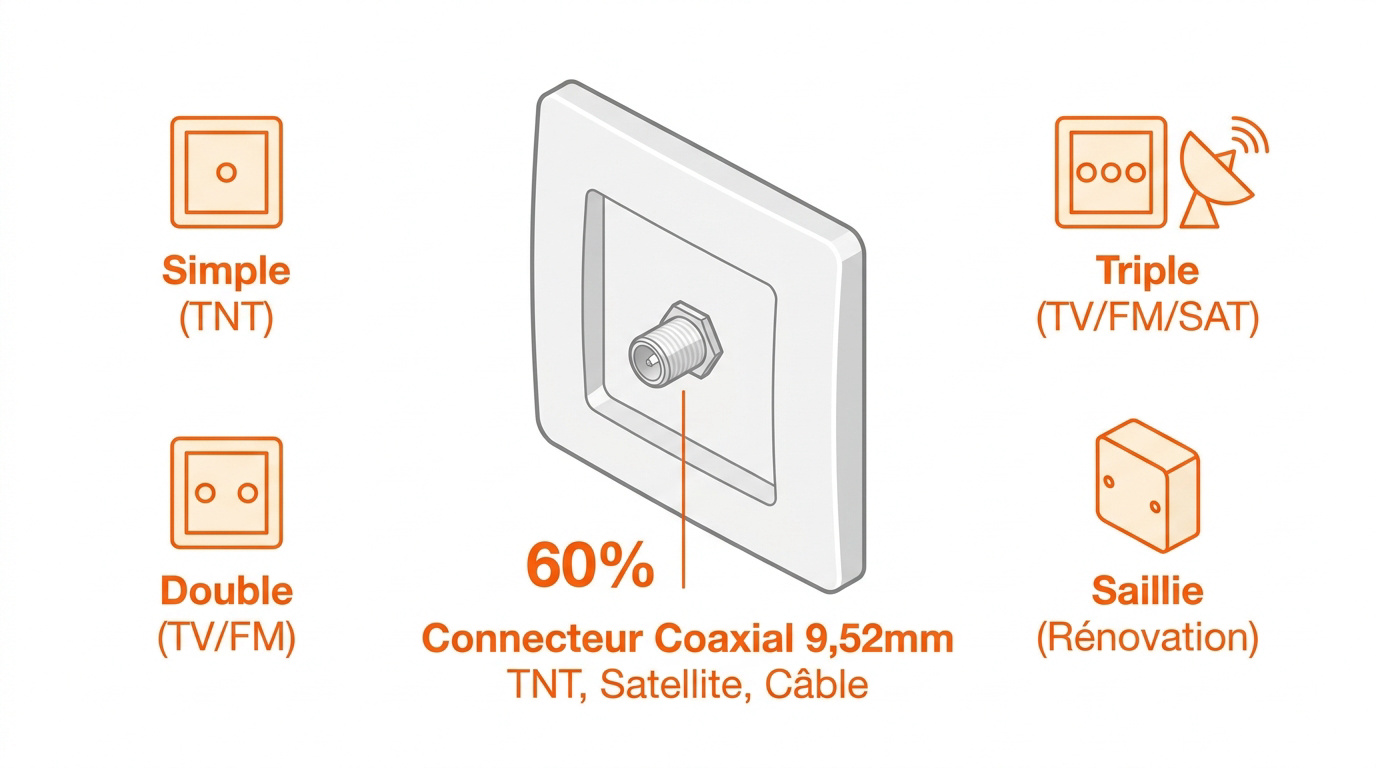

Types de prises TV : simple, double, TV/FM/SAT, saillie
Le modèle simple mâle couvre l’essentiel des besoins domestiques pour la TNT. C’est le standard des logements actuels. Il permet une réception hertzienne fiable via une antenne râteau.
Le modèle triple TV/FM/SAT sépare les fréquences satellite et terrestres. Cela garantit une pureté de signal optimale. La prise TV murale en saillie convient aux murs pleins en rénovation.
Obligation NF C 15-100 : combien de prises TV par pièce
Mais au-delà de l’aspect pratique, l’installation répond à des exigences normatives strictes qu’il faut connaître pour rester conforme.

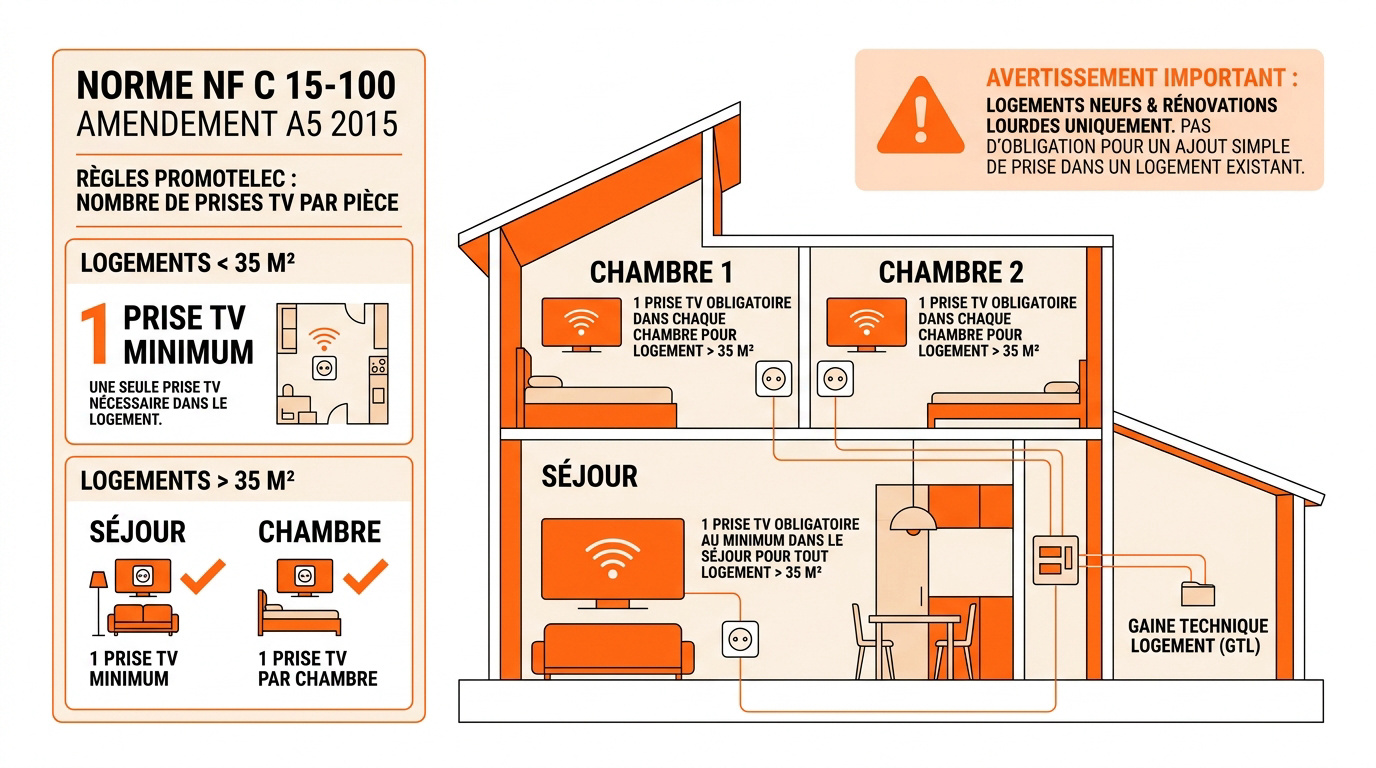

Nombre de socles et règles d’implantation réglementaires
La norme NF C 15-100, via son amendement A5 de 2015, encadre strictement l’équipement minimal. Elle impose un nombre précis de prises pour tout logement neuf. Les rénovations totales suivent aussi ces règles.
Les quotas de Promotelec varient selon la surface. Un logement de moins de 35 m² nécessite une prise TV. De 35 à 100 m², prévoyez deux prises. Au-delà de 100 m², passez à trois prises, l’une d’elles à proximité du séjour. C’est la base légale.
⚠️ Attention : ces règles s’appliquent aux logements neufs et rénovations lourdes. Pour un simple ajout de prise dans un logement existant, aucune obligation légale.
Prise TV murale mâle ou femelle : le sens du branchement
Pourtant, respecter le nombre de prises ne suffit pas si l’on se trompe de connecteur lors de l’achat du matériel.
Identifier les connecteurs pour éviter les erreurs d’achat
La règle du genre est simple. La prise mâle possède une broche centrale saillante. Elle s’insère dans le trou coaxial de la fiche femelle.
En France, la configuration standard est précise. La prise murale est presque toujours mâle en sortie. Le câble de liaison vers la TV doit donc être femelle.
Le diamètre standard européen actuel est de 9,52 mm, conformément à la norme IEC 61169-2. Cette dimension assure un contact optimal pour le signal.
💡 Conseil de Marc : l’erreur la plus fréquente en rénovation, c’est de commander un câble avec deux fiches identiques. Vérifiez bien le sens avant l’achat.
Matériel et outils nécessaires
La préparation du chantier conditionne la réussite du raccordement et la clarté de l’image. Une fois le sens de branchement maîtrisé, il est temps de préparer votre caisse à outils pour l’intervention.
Liste des fournitures et outillage de l’électricien
Prévoyez une prise murale de marque, du câble coaxial 75 Ω et une boîte d’encastrement. Ajoutez une fiche d’adaptation si nécessaire. Ces éléments forment la base indispensable pour votre réception.
Une pince à dénuder coaxiale est préférable au couteau pour l’âme. Munissez-vous de tournevis isolés et d’une pince coupante. L’outillage spécifique permet de gagner en précision lors du montage.
- Prise TV murale (10-22 €)
- Câble coaxial 75 Ω (8-15 €)
- Pince à dénuder coaxiale (5-15 €)
- Testeur de continuité (15-50 €) ou testeur de signal RF pro (60-300 €)
Prise murale : marques Legrand, Schneider, Hager
Je recommande la gamme Legrand Céliane pour sa finition. C’est le choix de la durabilité. Le contact mécanique y est excellent pour éviter les pertes.
La gamme Schneider Odace offre un rapport qualité-prix imbattable. C’est parfait pour les budgets serrés. L’installation reste simple et rapide pour tout rénovateur.
Évitez les produits sans marque à 3 €. La qualité du blindage y est souvent médiocre. Le signal risque alors de se dégrader fortement.
Câble coaxial 75 Ω : impédance et diamètre
L’impédance doit être de 75 Ω pour la télévision. Ne confondez pas avec le 50 Ω radio. Cela provoquerait des pertes de signal massives.
Le diamètre standard est de 9,52 mm selon la norme IEC 61169-2. Un mauvais blindage crée du grain. Choisissez un câble protégé contre les interférences.
Vérifiez le marquage sur la gaine. Les mentions 17VATC ou 19VATC désignent des câbles 75 Ω dont le numéro indique l’atténuation en dB par 100 m à 800 MHz. Le 17VATC est légèrement moins atténuant que le 19VATC.
Installation pas-à-pas : les 4 étapes clés
Donc, avec le bon matériel en main, le branchement d’une prise TV murale se prépare en quatre étapes ordonnées.
Méthodologie de raccordement du câble coaxial
Préparez le câble en laissant une marge confortable. Dénudez la gaine externe proprement sur 2 cm. Utilisez votre pince spécifique pour cette étape.
Repliez la tresse de blindage vers l’arrière. Dénudez l’âme centrale sur environ 8 mm. Prenez garde à ne pas entailler le cuivre rigide au centre.
⚠️ Attention : cette installation véhicule un courant faible. Le risque électrique reste très limité, à condition d’écarter les conducteurs 230 V et de couper une éventuelle alimentation de préamplificateur d’antenne.
Étape 1-2 : préparation du câble coaxial
L’astuce de Marc est de ne jamais plier le câble. Un angle serré peut briser l’âme en cuivre. Manipulez le coaxial avec une grande souplesse.
La tresse doit assurer un contact parfait avec la masse. Ne coupez aucun brin métallique lors du dénudage. C’est le secret d’une image nette.
Nettoyez bien l’isolant blanc autour de l’âme. Aucun résidu ne doit gêner l’insertion. Le contact électrique doit être franc et direct.
Étape 3-4 : raccordement et test signal
Insérez l’âme dans la borne de signal. Serrez la bride sur la tresse de blindage. Vérifiez qu’aucun brin ne touche le conducteur central.
Fixez le mécanisme dans la boîte murale. Posez la plaque de finition pour terminer. Branchez ensuite votre téléviseur pour le premier test.
Lancez une recherche automatique des canaux TNT. Si les chaînes apparaissent sans friture, votre montage est réussi. Le signal est alors stable.
Coffret VDI Grade 2 : TV coaxial + RJ45 combiné
L’installation d’une prise tv murale performante repose avant tout sur la qualité du signal distribué depuis la Gaine Technique Logement.
Rôle et centralisation des signaux multimédias
Le coffret VDI centralise la Voix, les Données et les Images. Il se place généralement dans la GTL. C’est le cerveau numérique de la maison.
Le Grade 2 TV est devenu le standard en 2026. Il intègre un répartiteur TV et un brassage RJ45. Cette polyvalence assure une distribution optimale partout.
| Composant | Rôle | Nombre typique |
|---|---|---|
| Répartiteur TV | Distribution | 2 à 4 sorties |
| Patch panel RJ45 | Ethernet | 4 à 10 ports |
| Arrivée TNT | Entrée signal | 1 entrée F |
| Arrivée Box | Entrée coaxial | 1 lien DTI |
Composition Grade 2 : TV + RJ45 + répartiteur
Le Grade 2 TV transporte la TNT et la TV câblée sur le réseau de communication. Pour la distribution satellite, prévoyez du coaxial dédié ou un câblage Grade 3 TV. Le Grade 1 devient trop limité aujourd’hui.
Les installations premium utilisent parfois le Grade 3 TV. Ce câblage cuivre supporte des débits jusqu’à 10 Gb/s et une bande passante plus large, notamment adaptée à la distribution satellite. Il ne s’agit pas de fibre optique, qui reste une technologie distincte.
Le répartiteur interne divise le signal vers les pièces. Choisissez un modèle avec peu de perte en dB. Cela garantit une image parfaite.
Cross renvoi guide RJ45
La partie réseau Ethernet complète ce dispositif coaxial. Le montage prise RJ45 suit la même logique de câblage en étoile depuis le coffret VDI. Les deux technologies sont complémentaires.
Le RJ45 transporte internet tandis que le coaxial gère la TV. Un bon coffret VDI harmonise ces deux flux. C’est la base du confort moderne.
Ne négligez pas la mise à la terre du coffret. C’est une sécurité vitale pour vos équipements. Elle évite les surtensions destructrices.
Alternatives modernes : TV coaxial vs RJ45 vs sans fil streaming
Le choix du câblage définit la pérennité de votre installation. Si le coaxial reste une valeur sûre, d’autres technologies de diffusion gagnent du terrain dans nos salons.
Comparatif des modes de réception en 2026
La TV IP via RJ45 offre une qualité 4K stable. Le streaming sans fil apporte une grande flexibilité d’usage. Pourtant, le coaxial reste le support le plus fiable.
| Technologie | Support | Avantage | Limite |
|---|---|---|---|
| TV coaxial | Câble 75 Ω | Fiabilité maximale | Usage unique |
| TV IP | Ethernet | Qualité 4K | Latence réseau |
| Sans fil | Wi-Fi | Flexibilité | Interférences |
Je constate souvent que les solutions hybrides sont les plus robustes. La stabilité du signal physique évite bien des déceptions lors des soirées de grand direct.
📌 Verdict de Marc : la TV coaxial classique reste ma référence. Elle fonctionne sans abonnement et même en cas de coupure internet.
Le verdict technologique pour une installation durable
Le Wi-Fi peut subir des interférences gênantes au quotidien. Le câble coaxial bien blindé est très peu sensible aux ondes environnantes. C’est un avantage majeur pour la stabilité.
Mixer les technologies est la meilleure stratégie actuelle. Installez du coaxial pour la TNT gratuite. Utilisez le RJ45 pour vos services de VOD.
Prévoyez toujours des gaines de réserve lors des travaux. Les besoins évoluent vite avec le temps. Une installation flexible est une installation réussie.
Dépannage : prise TV murale ne fonctionne pas
Pourtant, malgré un montage soigné, il arrive que le signal reste aux abonnés absents sur votre écran.
Diagnostic et solutions aux pannes fréquentes
Vérifiez d’abord les branchements physiques. Un câble mal enfoncé figure parmi les causes les plus fréquentes de panne. Inspectez aussi le répartiteur du coffret VDI.
L’oxydation est l’ennemi invisible du signal. J’ai souvent vu des répartiteurs HS à cause de l’humidité. Un remplacement autour de 10 à 20 € suffit souvent.
Voici les causes les plus probables :
- Câble mal branché
- Fiche inversée
- Répartiteur VDI oxydé
- Antenne mal orientée
Erreurs à éviter
Bref, pour conclure ce chantier sans encombre, voici les pièges classiques qu’il faut absolument contourner.
Les pièges du débutant et conseils de pro
N’utilisez jamais de câble 50 Ω pour votre réception. C’est l’erreur fatale qui ruine le signal vidéo. Respectez toujours les rayons de courbure du coaxial lors du tirage.
Ne négligez pas la qualité des fiches de raccordement. Les modèles bas de gamme créent souvent des parasites gênants. Privilégiez les marques comme Legrand pour vos accessoires de finition.
💡 Conseil final : je préfère rester sur des marques éprouvées comme Hager. Les nouveautés Wi-Fi hybrides manquent encore de recul.
Réussir l’installation d’une prise tv murale exige de respecter la norme NF C 15-100 et de choisir un coffret VDI Grade 2 adapté pour centraliser vos signaux. Finalisez vos raccordements coaxiaux ou RJ45 dès maintenant pour garantir une réception 4K stable et pérenniser votre confort numérique. Une installation rigoureuse aujourd’hui vous épargne des pannes coûteuses demain.
Questions fréquentes sur la prise TV murale
