L’essentiel à retenir : La gaine TPC est un fourreau annelé en polyéthylène destiné aux réseaux enterrés en extérieur. Disponible en diamètres 40 à 200 mm, la gaine TPC suit un code couleur professionnel (rouge pour l’électricité, vert pour les télécoms, bleu pour l’eau, jaune pour le gaz, noir en variante). Interdite en intérieur (sauf 11 cm max en sortie de dalle), elle se pose à 50 cm minimum en zone non carrossable, 85 cm sous voie carrossable, avec grillage avertisseur.
Chaque fois que j’ai ouvert une tranchée en 20 ans de métier, la même question est revenue. Quelle gaine TPC choisir, quel diamètre, à quelle profondeur ? C’est un produit qu’on pose une fois et qu’on oublie trente ans. La moindre erreur initiale se paye cher en travaux de reprise.
J’ai vu des tranchées rouvertes faute de grillage, de la gaine TPC tirée en combles par économie, des diamètres saturés après dix ans. Chacune de ces erreurs se prévient au moment d’acheter le matériel.
Dans les pages qui suivent : couleurs, diamètres, normes, pose, accessoires et pièges classiques.
Qu’est-ce qu’une gaine TPC ?
La gaine TPC est un conduit annelé en polyéthylène utilisé pour protéger les câbles enterrés. TPC signifie « Tube Protecteur de Câble » ou « Tube de Protection des Câbles » selon les fabricants.
Sa structure double paroi répond à la norme NF EN 61386-24 : l’extérieur annelé résiste à l’écrasement, l’intérieur lisse facilite le tirage des câbles.
La gaine TPC est exclusivement destinée aux réseaux enterrés en extérieur. Jamais à l’intérieur d’un bâtiment. Cette règle tient à la nature même du matériau. J’y reviens plus bas.
Pourquoi une structure double paroi
L’annelé extérieur absorbe les contraintes du sol : tassement, racines, coups de pioche ultérieurs. Le lisse intérieur évite que le câble s’accroche aux aspérités lors du tirage, même sur 50 ou 80 mètres.
💡 Conseil de chantier : Sur un chantier, on appelle souvent la TPC « gaine rouge », parce que c’est la couleur de l’électricité. C’est pratique mais trompeur. La TPC existe en plusieurs couleurs, chacune dédiée à un réseau précis. Prenez l’habitude de regarder la couleur avant la matière.

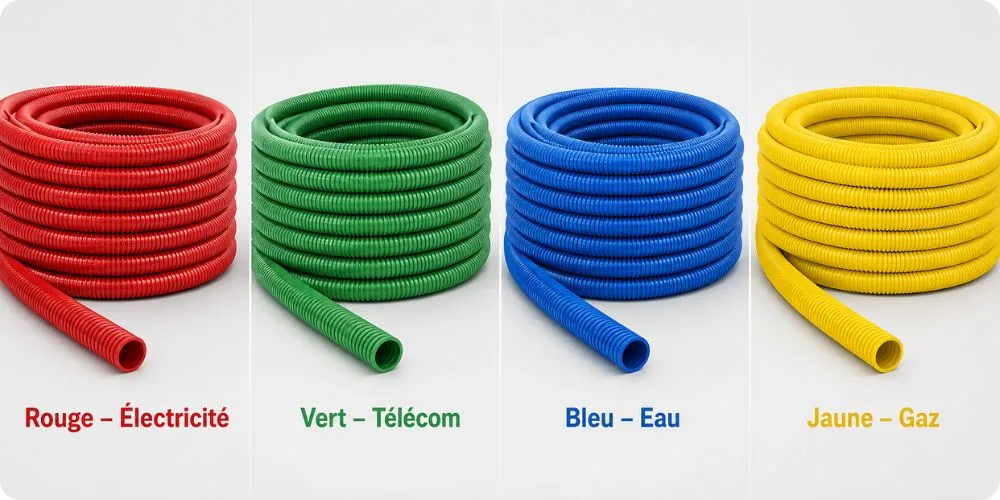

Les couleurs de gaine TPC : un code professionnel
Contrairement à la gaine ICTA où il est purement indicatif, le code couleur de la TPC est professionnel et largement standardisé. Le rouge est imposé par la marque NF TPC pour l’électricité. Les autres couleurs sont recommandées par la filière et par les gestionnaires de réseaux (Enedis, Orange, concessionnaires d’eau).
Gaine TPC rouge : les réseaux électriques
Le rouge identifie les câbles d’énergie, en basse (BT) ou moyenne tension (MT). Un terrassier qui rencontre une TPC rouge sait immédiatement qu’il y a du courant fort.
Gaine TPC verte : télécom et fibre
Le vert est réservé aux courants faibles (téléphonie, fibre optique, télécom ; par opposition au courant fort de l’énergie). Legrand et Courant recommandent cette couleur pour les réseaux de communication enterrés.
Gaine TPC bleue et jaune : eau et gaz
Le bleu désigne l’eau potable. Le jaune désigne le gaz combustible. Deux réseaux sensibles : la signalisation visuelle y est vitale lors de tout terrassement.
Le noir existe aussi, en version générique ou pour la fibre. On croise également du noir à liseré rouge sur les chantiers Enedis : version préconisée pour les remontées aérosouterraines en limite de propriété.
| Couleur | Réseau | Statut |
|---|---|---|
| Rouge | Électricité BT/MT | Imposé (marque NF TPC) |
| Vert | Télécom, fibre | Recommandé |
| Bleu | Eau potable | Recommandé |
| Jaune | Gaz combustible | Recommandé |
| Noir | Générique ou fibre | Variable |
| Noir liseré rouge | Enedis BT/MT (remontée) | Référence Enedis |
💡 Conseil de chantier : J’ai retrouvé un jour une vieille gaine noire sans marquage. Personne ne savait ce qu’il y avait dedans. Demi-journée passée au détecteur de câbles avant de creuser à côté. Si vous enterrez aujourd’hui, prenez la couleur correspondant à votre réseau. Le « noir générique moins cher » du vendeur se paye en doute, vingt ans plus tard.
Sources : fiche technique Duogliss Legrand, norme NF EN 61386-24.
Les diamètres de gaine TPC : de 40 à 200 mm
Les diamètres courants en résidentiel vont de 40 à 90 mm. Les gros diamètres, de 110 à 200 mm, concernent les branchements Enedis et les ouvrages collectifs.
TPC 40 mm : alimentations légères : portail, éclairage de jardin, petit abri. C’est le plus petit diamètre courant, souvent trop juste.
TPC 50 et 63 mm : majorité des chantiers résidentiels. Le 63 mm reste le choix par défaut pour une alimentation de dépendance sur 20 à 50 mètres.
TPC 90 mm : diamètre recommandé par la NF C 14-100 pour les branchements aérosouterrains (liaison entre un réseau aérien sur poteau et une partie enterrée). Prévoyez-le si vous pensez ajouter un autre circuit plus tard.
TPC 110 à 200 mm : Enedis collectif, fibre mutualisée, arrivées industrielles. Rares en résidentiel individuel.
| Diamètre gaine TPC | Usage type | Nombre de câbles typique |
|---|---|---|
| 40 mm | Abri, portail, éclairage extérieur | 1 à 2 câbles |
| 50 mm | Dépendance, piscine | 1 à 2 câbles |
| 63 mm | Raccordement domestique standard | 1 à 3 câbles |
| 75 mm | Usage intermédiaire, préparation branchement | 1 à 2 câbles |
| 90 mm | Branchement Enedis résidentiel | 1 câble principal + terre |
| 110 mm | Arrivée principale ou collective | 1 à 2 gros câbles |
| 160-200 mm | Enedis collectif, fibre collective | Selon cahier des charges |
Elle se distribue en couronnes de 25 ou 50 mètres, ou en barres de 6 mètres pour les diamètres 160 et 200 mm. Côté remplissage, la règle reste celle du tiers de la section intérieure (voir le calcul du remplissage d’une gaine).
💡 Conseil de chantier : Prendre du 40 mm pour économiser, sur courte distance avec un seul câble, ça passe. Mais dès qu’il faut ajouter la terre, la commande du portail ou un second circuit quinze ans plus tard, la gaine est saturée. Prenez un diamètre au-dessus. Le surcoût sur trente mètres se compte en dizaines d’euros. La réouverture de la tranchée se compte en centaines.
Pourquoi la gaine TPC est interdite en intérieur
La gaine TPC ne peut pas être utilisée en intérieur. Règle claire, non négociable.
La raison est technique. Le polyéthylène qui compose la gaine TPC n’est pas autoextinguible. En cas d’incendie, il propage la flamme. Les câbles deviennent un accélérant, exactement l’inverse de ce qu’on cherche avec un conduit de protection.
La gaine ICTA, elle, est conçue pour l’intérieur. Son matériau est non propagateur de flamme, conforme à la NF EN 61386-22. C’est la seule solution admise en pose encastrée ou apparente dans un logement.
Un cas de tolérance existe : la sortie de dalle, là où la gaine TPC émerge verticalement dans le bâtiment. Selon l’UTE C 15-520, la gaine TPC peut être apparente sur 11 centimètres maximum, le temps d’assurer la liaison avec l’intérieur. Au-delà, elle doit être arasée. Dans les locaux à risque d’incendie (classement BE2, par exemple chaufferie) ou d’explosion (BE3, par exemple local batteries), même ces 11 cm ne sont pas tolérés.
Une installation utilisant de la gaine TPC en intérieur n’est pas conforme à la NF C 15-100 qui exige des conduits non propagateurs de flamme en pose intérieure. Le Consuel refuse donc sa validation.
Pour l’intérieur, passez sur le guide gaine ICTA pour les installations intérieures.
⚠️ Attention : Un incendie qui démarre dans une gaine TPC posée en intérieur se propage sans rencontrer d’obstacle. Le gain économique ne compense jamais le risque.
Gaine TPC ou ICTA : laquelle choisir ?
La réponse est simple. La gaine TPC pour l’extérieur enterré. La gaine ICTA pour l’intérieur. Jamais l’inverse.
| Critère | TPC | ICTA |
|---|---|---|
| Usage | Extérieur enterré | Intérieur encastré ou apparent |
| Résistance feu | Propagatrice de flamme | Non propagatrice de flamme |
| Matériau | Polyéthylène | Polypropylène / polyoléfine |
| Norme | NF EN 61386-24 | NF EN 61386-22 |
| Diamètres courants | 40 à 200 mm | 16 à 63 mm |
Pour aller plus loin sur les différences entre familles de gaines, consultez le guide sur les types de gaines électriques. Le comparatif détaillé ICTA / TPC / IRL s’y trouve.
Les normes de la gaine TPC : NF EN 61386-24 et NF C 15-100
Deux normes encadrent la gaine TPC : une pour le produit, une pour la pose.
NF EN 61386-24 est la norme produit spécifique aux conduits enterrés. Elle définit les caractéristiques mécaniques, la résistance à l’écrasement et le marquage obligatoire. La norme européenne NF EN 50626-1:2023 la remplace progressivement, mais en 2026 la plupart des produits en vente affichent encore l’ancienne référence.
NF C 15-100 est la norme d’installation électrique basse tension. La version actuelle est la NF C 15-100:2024, publiée en août 2024 sous forme d’une série de 21 normes (NF C 15-100-X), applicable obligatoirement depuis le 1er septembre 2025. Elle encadre la pose : profondeur, grillage, distances entre réseaux, raccordement. C’est elle que vérifie le Consuel.
Pour les branchements Enedis, la NF C 14-100:2021 s’applique en complément. Elle encadre la partie amont de l’installation. S’y ajoutent les spécifications du gestionnaire : HN 68-S et les notes Enedis-MOP-RES précisent les conditions de raccordement au réseau public.
Le marquage obligatoire sur la gaine TPC : référence NF EN 61386-24, diamètre extérieur, nom du fabricant. Il se répète tous les 3 mètres minimum.
💡 Conseil de chantier : Avant d’acheter votre couronne, regardez le marquage imprimé en continu. Vous devez y trouver la référence NF, le diamètre, le fabricant. Une gaine sans marquage normatif n’est pas conforme. En cas de sinistre, un expert d’assurance peut vérifier la conformité des produits posés.
Source : Promotelec pour la NF C 15-100.

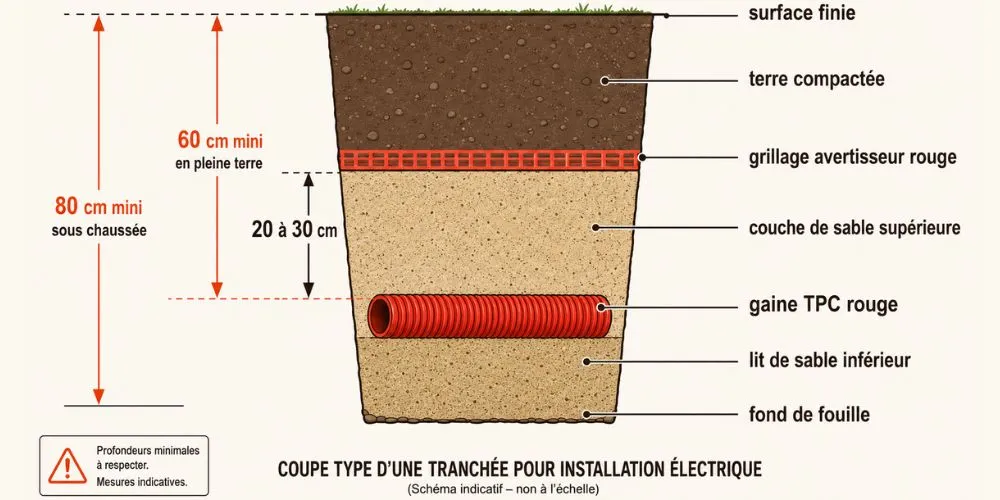

Poser une gaine TPC : tranchée, profondeur, grillage avertisseur
La pose d’une gaine TPC se fait dans un ordre précis. Chaque étape compte.
Les six étapes de pose
- Tracer et creuser la tranchée. Largeur 25 à 30 cm. Avant tout terrassement, vérifiez l’absence de réseaux existants via la déclaration DT-DICT (Déclaration de Travaux + Déclaration d’Intention de Commencement de Travaux). Démarche gratuite sur le guichet unique « réseaux-et-canalisations.gouv.fr ».
- Poser un lit de sable. 10 cm au fond de la tranchée. Protège la gaine TPC des pierres tranchantes.
- Dérouler la gaine TPC et raccorder. Raccords par manchons, jamais par scotch. Un manchon mal posé provoque une infiltration d’eau à terme.
- Tirer les câbles. Chaussette de tirage et gel lubrifiant au-delà de trente mètres. Le tire-fil sert à passer l’aiguille, pas à tirer le câble.
- Premier remblai et grillage avertisseur. Remblayez 30 cm, posez le grillage rouge à 20 à 30 cm au-dessus de la gaine TPC.
- Remblai final. Terre tamisée, sans gravats. Compactage léger par couches.
La profondeur d’enterrement selon la zone
Deux seuils sont définis par la NF C 15-100 (article 529.5.2 de la structure 2002, désormais intégré à la partie 5-52 de la NF C 15-100-1) :
| Zone | Profondeur minimum |
|---|---|
| Pelouse, jardin, zone non carrossable | 50 cm |
| Sous trottoir et sous voie carrossable | 85 cm |
Ces profondeurs se mesurent entre le haut de la gaine TPC et la surface finie du sol. Sous voie publique, des règles de voirie communales peuvent imposer davantage.
Le grillage avertisseur : l’accessoire qui sauve des vies
Le grillage avertisseur est conforme à la NF EN 12613. Il reprend la couleur du réseau : rouge pour l’électricité, vert pour les télécoms, bleu pour l’eau, jaune pour le gaz. Sa pose à 20 à 30 cm au-dessus de la gaine TPC n’est pas une recommandation. C’est une obligation pour tout réseau enterré.
💡 Conseil de chantier : Le grillage avertisseur coûte entre 17 et 37 euros les 100 mètres. Celui qui l’oublie fait une économie dérisoire. Celui qui donne un coup de bêche dans une gaine TPC électrique vingt ans plus tard peut y laisser la vie. Je n’ai jamais transigé là-dessus sur mes chantiers.
Rayon de courbure et remontées : les limites techniques
La gaine TPC accepte une certaine flexibilité, mais pas n’importe laquelle. Une règle commune à tous les fabricants et distributeurs (Frans Bonhomme, Legrand, Elydan) : rayon de courbure minimum égal à 15 fois le diamètre extérieur. Certains imposent 20 fois. À vérifier sur la fiche technique de votre produit.
Pour une gaine TPC de 63 mm, le rayon minimum est d’environ 95 cm. Pour une 90 mm, autour de 1,35 mètre. En dessous, trois problèmes apparaissent : la gaine TPC se pince, le câble frotte, l’isolant s’abîme à moyen terme.
Pour une remontée en sortie de dalle ou en façade, le cintrage direct est rarement la bonne solution. Trois options conviennent : un coude préformé (pièce courbe d’usine), un tube IRL rigide (Isolant Rigide Lisse, un conduit PVC dur pour pose apparente), ou un conduit ICTA 3422 résistant aux UV. Enedis préconise pour ces remontées les références TINB noir ou TIIB ivoire, conformes à la norme C 20-540.
⚠️ Attention : La règle des 15 fois le diamètre peut sembler excessive. Elle ne l’est pas. Si votre tracé ne le permet pas, utilisez des coudes préformés ou changez de type de conduit pour la remontée.
Variantes et noms commerciaux : CALI, Janoflex, Janolène
Les noms commerciaux changent souvent. Derrière chacun, une gaine TPC standard conforme à la norme NF EN 61386-24.
- Janoflex et Janolène : marques de fabricants, gaines TPC standard sous un autre nom.
- CALI : gamme Courant (Conduit Annelé à Liseré Intérieur), conforme aux exigences Enedis.
- Duogliss : paroi intérieure traitée pour réduire le frottement. Utile au-delà de 50 mètres ou pour les tirages complexes.
- Noir à liseré rouge : version préconisée par Enedis pour les remontées aérosouterraines en limite de propriété.
💡 Conseil de chantier : Quand un vendeur vous propose du Janoflex, du CALI ou du Duogliss, il vous propose de la gaine TPC sous un nom commercial. Ce qui compte : marquage NF EN 61386-24, couleur correspondant au réseau, diamètre. Le reste relève du marketing.
Les erreurs fréquentes sur chantier
Ces erreurs, je les ai vues sur des chantiers de particuliers, parfois chez des collègues pressés. Aucune ne coûte cher à éviter. Toutes deviennent un cauchemar quelques années plus tard.
- Gaine TPC utilisée en intérieur. Refus Consuel garanti, risque incendie réel.
- Profondeur insuffisante. 30 cm sous pelouse, c’est le premier coup de bêche qui tranche la gaine TPC.
- Pas de grillage avertisseur. L’erreur la plus grave. Elle engage votre responsabilité en cas d’accident lors de travaux ultérieurs.
- Pas de lit de sable. Gaine posée sur cailloux tranchants. Perforation en quelques années, invisible jusqu’à la panne.
- Couleur non conforme. Gaine d’une autre couleur (noire, verte) utilisée pour de l’électricité au lieu de la gaine TPC rouge. Le terrassier suivant ne sait plus ce qu’il y a dedans.
- Raccord par scotch au lieu de manchons. Infiltration d’eau en quelques mois. L’isolant se dégrade.
- Mélange courant fort et courant faible dans la même gaine. Interdit par la NF C 15-100. Interférences électromagnétiques, risque accru en cas de défaut.
💡 Conseil de chantier : Aucune de ces erreurs n’est irréversible au moment de la pose. Toutes le deviennent une fois la tranchée remblayée. La tranchée, c’est le seul moment où on ne peut pas se permettre de faire vite.
Accessoires obligatoires : manchons, grillage, chaussette
Une pose de gaine TPC correcte demande quatre accessoires au minimum. Budget total pour trente mètres : environ 30 à 50 euros.
- Manchons de raccordement. Ils réunissent deux couronnes bout à bout. Étanchéité par joint torique ou collage selon le modèle.
- Grillage avertisseur NF EN 12613. Obligatoire pour tout réseau enterré. Couleur correspondant au réseau, largeur 30 cm, posé à 20 à 30 cm au-dessus de la gaine TPC.
- Chaussette de tirage. Frans Bonhomme la considère comme indispensable. Elle s’accroche au câble et permet de le tirer sans déformation. Seule alternative fiable au tirage direct qui abîme les extrémités.
- Obturateurs d’extrémité. Ils empêchent l’eau, la terre et les rongeurs d’entrer, en bout de gaine tant que le câble n’est pas posé puis en jointoiement d’arrivée.
Un kit complémentaire peut inclure du gel lubrifiant pour les longues distances et des bouchons d’étanchéité pour les arrivées en bâtiment.
💡 Conseil de chantier : Le kit minimum tient sur une main : manchons, grillage, chaussette, obturateurs. Autour de 30 à 50 euros pour trente mètres. À ce prix, faire l’impasse sur l’un des quatre, c’est chercher les ennuis.
Conclusion
La gaine TPC est un produit simple en apparence. Six points à vérifier pour bien la choisir et la poser : usage strictement extérieur enterré, couleur adaptée au réseau, diamètre dimensionné avec marge, profondeur conforme à la zone, grillage avertisseur systématique, accessoires de pose complets. Aucun n’est secondaire.
Les normes NF EN 61386-24 pour le produit et NF C 15-100 pour la pose encadrent l’ensemble. Elles résument ce que les gestionnaires de réseaux ont appris en plusieurs décennies.
Avant de creuser, deux vérifications s’imposent : règles de voirie communales si vous passez sous voirie publique, et déclaration DT-DICT via le guichet unique pour identifier les réseaux existants. Démarches gratuites, qui évitent accidents graves et litiges coûteux.
