L’essentiel à retenir : Le nombre de fils dans une gaine dépend de son diamètre et de la section des conducteurs. La règle de référence : ne pas occuper plus d’un tiers (1/3) de la section intérieure de la gaine. Concrètement, une gaine ICTA de 16 mm accueille 3 fils de 1,5 mm². Une gaine de 20 mm en accepte jusqu’à 5 de même section. Au-delà, passez au diamètre supérieur.
Le nombre de fils dans une gaine électrique est une question qui revient sur quasiment chaque chantier de rénovation. Combien de câbles ou de fils peut-on faire passer dans un conduit électrique avant que le tirage devienne impossible ? En vingt ans de métier, j’ai vu la même erreur se répéter : la gaine trop petite — et souvent le mauvais types de gaines électriques pour l’usage. Pas par négligence, par méconnaissance. Le câble entre, ça semble passer, on encastre. Et trois heures plus tard, les fils sont bloqués à mi-parcours, impossibles à faire glisser d’un centimètre.
La cause est toujours la même : personne n’a calculé le taux de remplissage. Un principe simple existe pourtant : la règle du tiers. Pas plus d’un tiers de la section intérieure de la gaine occupé par les conducteurs. C’est ce qui fixe le nombre maximum de fils dans une gaine — et c’est la règle qui évite le bras de fer, les isolants abîmés, la reprise de maçonnerie.
Voyons concrètement combien de fils dans une gaine électrique selon son diamètre, le calcul pour les sections mixtes, les points clés de la norme NF C 15-100 édition 2024. Et les erreurs que j’ai vues se répéter pendant deux décennies.
Nombre de fils dans une gaine par diamètre
Voici les valeurs pratiques pour les diamètres courants. Les sections 1,5 à 4 mm² correspondent au fil H07V-U (unifilaire rigide, l’âme pleine standard du résidentiel). La colonne 6 mm² concerne le H07VR (multibrin semi-rigide) — le H07V-U n’existe pas en 6 mm². Ces chiffres respectent la règle du tiers.

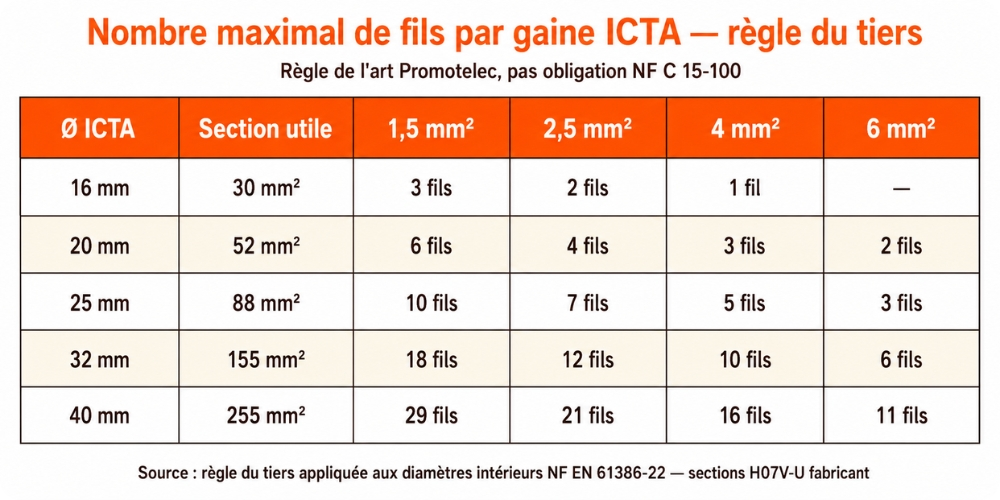

Gaine ICTA : fils de même section
| Diamètre gaine ICTA | Fils de 1,5 mm² | Fils de 2,5 mm² | Fils de 4 mm² | Fils de 6 mm² |
|---|---|---|---|---|
| 16 mm | 3 | 2 | 1 | 1* |
| 20 mm | 5 | 4 | 3 | 2 |
| 25 mm | 8 | 6 | 4 | 3 |
| 32 mm | 12 | 8 | 6 | 4 |
| 40 mm | 20 | 14 | 10 | 7 |
* Mathématiquement possible (22,9 mm² < 30 mm²), mais impraticable en tirage sur plus de 1 m : le fil de 6 mm² (H07VR, semi-rigide) coince systématiquement dans une gaine de 16 mm dès le premier coude. À éviter.
Tube IRL : fils de même section
| Diamètre tube IRL | Fils de 1,5 mm² | Fils de 2,5 mm² | Fils de 4 mm² | Fils de 6 mm² |
|---|---|---|---|---|
| 16 mm | 4 | 3 | 2 | 1 |
| 20 mm | 8 | 6 | 4 | 3 |
| 25 mm | 12 | 8 | 6 | 4 |
| 32 mm | 20 | 14 | 10 | 7 |
💡 Conseil de chantier : Ces valeurs sont des maximums théoriques. En pratique, je conseille de prendre le diamètre supérieur dès qu’on approche de la limite. Un mètre de tube IRL de 25 mm coûte quelques dizaines de centimes de plus qu’un tube de 20 mm. Déposer un cheminement apparent pour le refaire en diamètre supérieur, ça prend une heure — et ça vaut mieux que d’ajouter un second cheminement parallèle faute de place dans le premier.

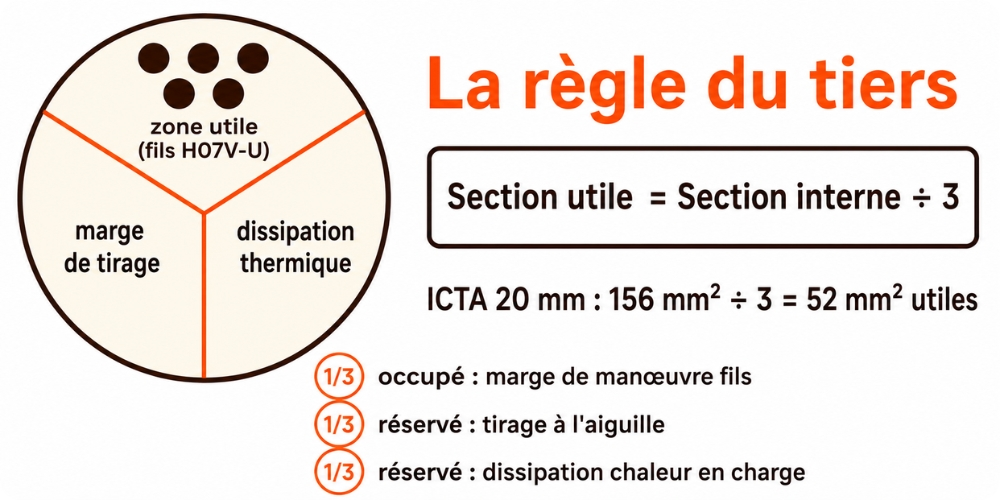

Taux de remplissage d’une gaine électrique : la règle du tiers
La règle du tiers, c’est simple : pas plus d’un tiers (33 %) de la section intérieure d’une gaine ou d’un tube électrique occupé par les conducteurs. Les deux tiers restants doivent rester libres. C’est cette règle de remplissage qui détermine le nombre maximum de câbles dans une gaine — quelle que soit leur section.
C’est la norme NF C 15-100, article 521.6.5 (édition 2024) qui encadre la réglementation sur le nombre de câbles dans une gaine. Les conducteurs doivent pouvoir être tirés et retirés facilement après la pose de la gaine. La section occupée (isolant compris) ne doit pas dépasser un tiers de la section intérieure du conduit lorsque les fils sont posés après la gaine. Le guide Promotelec détaille l’ensemble des exigences de cette norme pour les installations résidentielles.
La raison est d’abord mécanique. Un câble électrique, c’est souple mais pas liquide. Quand la gaine est trop pleine, les conducteurs se compriment, se vrillent, frottent les uns contre les autres. Le tirage devient un bras de fer. Les isolants s’abîment par abrasion. Et si un fil doit être remplacé dix ans plus tard, personne ne pourra le sortir sans tout casser.
Il y a aussi une raison thermique, moins connue. En fonctionnement, les conducteurs dégagent de la chaleur. L’espace libre autour d’eux permet une circulation d’air minimale. Une gaine saturée concentre cette chaleur, use les isolants et crée, dans les cas extrêmes, un point chaud.
La règle de remplissage d’une gaine électrique est-elle encore obligatoire ?
La réponse n’est pas aussi simple qu’on le croit. C’est la question que je recevais le plus souvent sur les chantiers.
L’ancienne norme UTE C 15-520 imposait des limites chiffrées précises. Ce guide est aujourd’hui obsolète. La NF C 15-100 dans son édition 2024 ne fixe plus de tableau réglementaire rigide. Mais elle maintient l’exigence fonctionnelle : les fils doivent pouvoir être tirés et retirés facilement. En pratique, respecter le tiers reste la seule méthode vérifiable pour satisfaire cet article.
⚠️ Attention : La règle du tiers s’applique uniquement aux fils tirés après la pose de la gaine. Pour une gaine préfilée (livrée avec ses conducteurs déjà en place), le fabricant a dimensionné l’ensemble. Cette contrainte ne vous concerne pas.
Comment calculer le nombre de fils dans une gaine pour des sections différentes
Quand vous mélangez des câbles de sections différentes dans la même gaine, un circuit lumière en 1,5 mm² avec un circuit prises en 2,5 mm² par exemple, le calcul par tableau ne suffit plus. Il faut calculer le taux de remplissage de la gaine en partant de la section d’occupation de chaque conducteur — c’est la seule méthode fiable pour choisir le bon diamètre de gaine en fonction des câbles à passer.
Les sections d’occupation des conducteurs H07V-U (1,5 à 4 mm²) et H07VR (6 mm²) — isolant compris
| Section du fil | Section d’occupation totale (avec isolant) |
|---|---|
| 1,5 mm² | 8,55 mm² |
| 2,5 mm² | 11,9 mm² |
| 4 mm² | 15,2 mm² |
| 6 mm² | 22,9 mm² |
Taux de remplissage gaine ICTA et IRL : sections utilisables par diamètre
| Diamètre | ICTA — section totale | ICTA — utilisable (1/3) | IRL — section totale | IRL — utilisable (1/3) |
|---|---|---|---|---|
| 16 mm | 90 mm² | 30 mm² | 132 mm² | 44 mm² |
| 20 mm | 155 mm² | 52 mm² | 226 mm² | 75 mm² |
| 25 mm | 265 mm² | 88 mm² | 360 mm² | 120 mm² |
| 32 mm | 465 mm² | 155 mm² | 607 mm² | 202 mm² |
| 40 mm | 765 mm² | 255 mm² | — | — |
Un exemple concret
Imaginons le cas le plus courant : un circuit éclairage en 1,5 mm² et un circuit prises en 2,5 mm², à faire passer dans la même gaine.
Étape 1 : calculer la section totale occupée
3 × 8,55 = 25,65 mm² (fils 1,5 mm²)
3 × 11,9 = 35,70 mm² (fils 2,5 mm²)
Total = 61,35 mm²
Étape 2 : identifier la gaine adaptée
La section utilisable doit être supérieure ou égale à 61,35 mm². En consultant le tableau ci-dessus :
- Gaine 20 mm : section utilisable = 52 mm² → insuffisant
- Gaine 25 mm : section utilisable = 88 mm² → adapté ✅
Vous devrez utiliser une gaine ou un tube de 25 mm minimum (ICTA 25 mm en encastré, IRL 25 mm en apparent).
💡 Conseil de chantier : Quand le résultat de calcul approche de la limite, prenez le diamètre supérieur sans hésiter. Sur le terrain, les coudes de gaine réduisent la facilité de tirage bien au-delà de ce que le calcul prédit. Deux coudes à 90° sur un tirage de 8 mètres, même une gaine à 55 % de remplissage peut devenir un enfer.
Peut-on passer plusieurs circuits dans la même gaine ?
Oui, la norme NF C 15-100 l’autorise. Plusieurs circuits peuvent cohabiter dans une même gaine, à deux conditions.
Les circuits doivent provenir du même dispositif de protection général, ou être protégés chacun par leur propre disjoncteur divisionnaire. Cette règle garantit que si un disjoncteur déclenche, il ne coupe que les circuits qui dépendent de lui — et pas d’autres circuits protégés séparément qui partagent par hasard la même gaine. Et bien sûr, la section totale des conducteurs doit rester dans la limite du tiers de la section intérieure de la gaine.
📋 À retenir : Quand vous regroupez plusieurs circuits dans la même gaine, il est possible de n’utiliser qu’un seul fil de terre pour l’ensemble — c’est ce qu’on appelle le conducteur de terre commun. Dans ce cas, sa section doit être égale à la plus grande section de phase présente dans la gaine. C’est une exigence souvent oubliée par les bricoleurs. Elle n’est pas négociable.
Courants forts et courants faibles : l’interdiction qui ne souffre aucune exception
C’est la règle la plus souvent ignorée par les particuliers. Il n’y a pourtant aucune exception possible.
Les câbles de courant fort (230 V, alimentation, éclairage, prises) et les câbles de courant faible (téléphone, réseau RJ45, antenne TV, câbles de domotique) ne peuvent jamais cohabiter dans la même gaine.
Les câbles de puissance génèrent des perturbations électromagnétiques qui dégradent les signaux de communication. Un câble RJ45 cat. 6 posé dans la même gaine qu’un câble 2,5 mm² sous tension donnera des performances réseau médiocres, voire des pertes de connexion. Et en cas de défaut sur le circuit de puissance, les câbles de communication qui se trouvent juste à côté se retrouvent exposés à une tension dangereuse.
La norme impose une séparation physique stricte. La règle que j’ai toujours appliquée : courants faibles dans des gaines séparées, sur un cheminement distinct de celui des courants forts.
💡 Conseil de chantier : Pour les courants faibles, ne descendez jamais en dessous d’une gaine de 25 mm de diamètre, même pour un seul câble RJ45. La norme l’impose. Un réseau informatique évolue toujours. Autant prévoir la place dès le départ.
Quelle gaine pour quel usage ? ICTA, IRL, ICA, TPC
Le nombre de fils dans une gaine dépend aussi du type de conduit utilisé. Combien de fils dans une gaine ICTA, combien de câbles dans un tube IRL — la réponse n’est pas la même à diamètre égal. Les sections intérieures varient d’un type à l’autre. Les calculs changent en conséquence. La goulotte électrique, elle, obéit à des règles différentes : son taux de remplissage est plus généreux, mais elle ne se tire pas comme une gaine.
| Type | Usage principal | Pose | Diamètres courants |
|---|---|---|---|
| ICTA (Isolant Cintrable Transversalement Annelé) | Habitation, encastré dans mur/dalle ou en apparent | Encastrée ou apparente | 16, 20, 25, 32, 40 mm |
| IRL (Isolant Rigide Lisse) | Pose en apparent : garage, cave, local technique, buanderie, rénovation intérieure | Apparente | 16, 20, 25, 32 mm |
| ICA (Isolant Cintrable Annelé) | Usage limité, peu répandu | Encastrée ou apparente | 16, 20 mm |
| TPC (Tube de Protection des Câbles) | Enterré, extérieur | Enterrée | 40 à 200 mm |
⚠️ Attention : Pour les gaines enterrées TPC, la règle du tiers s’applique différemment. Ces gaines sont posées avant tirage dans la quasi-totalité des cas. Mais leur section intérieure utile est plus faible que ce que le diamètre annoncé laisse supposer. Vérifiez les données fabricant avant de dimensionner.
Les erreurs les plus fréquentes
Sur les chantiers auxquels j’ai participé, les mêmes erreurs revenaient. Les voici.

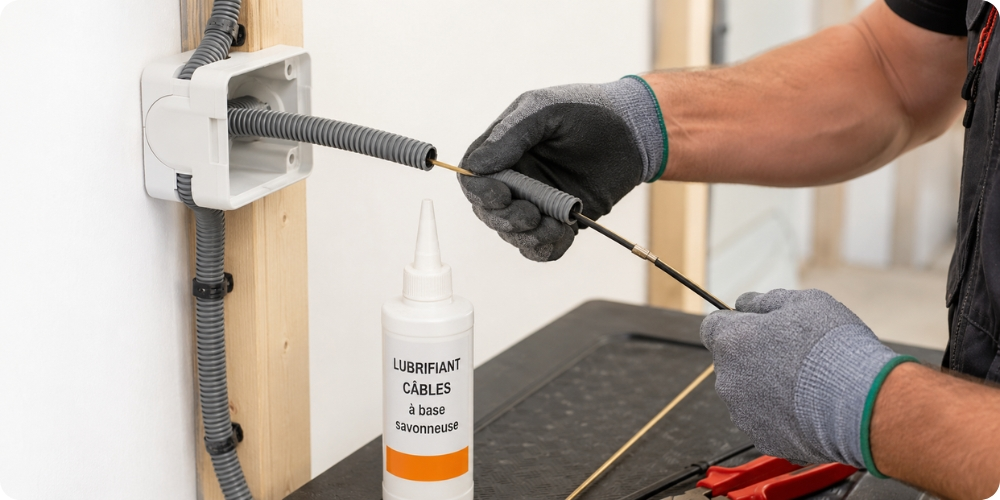

Erreur n°1 — Tirer les fils après avoir encastré une gaine ICTA qui fait des coudes. Le calcul du tiers suppose un cheminement relativement rectiligne. Deux coudes à 90° et un tirage de câble électrique de 10 mètres changent tout. La friction multiplie la force nécessaire. Les fils se bloquent, les isolants s’abîment. La bonne pratique : engager les fils dans la gaine avant de l’encastrer, quand la configuration le permet. En tube IRL apparent, le problème ne se pose pas de la même façon — on peut dévisser un tronçon et le déplacer pour ajouter ou remplacer un fil.
Erreur n°2 — Confondre la section du conducteur et la section d’occupation. Un fil de 1,5 mm², c’est la section du cuivre. Avec son isolant, il occupe 8,55 mm². C’est cette valeur qui entre dans les calculs, pas 1,5.
Erreur n°3 — Oublier le fil de terre dans le compte. Le conducteur vert-jaune occupe autant de place que les autres. Il entre dans le calcul de la section totale comme n’importe quel fil de phase.

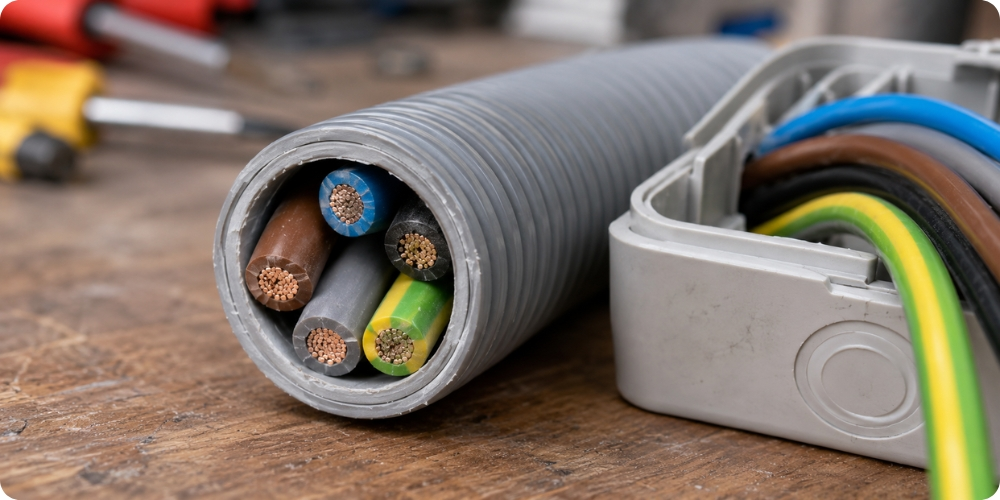

Erreur n°4 — Choisir la gaine au plus juste. Un calcul qui donne 51 mm² pour une gaine de 20 mm (section utilisable : 52 mm²) ne laisse aucune marge. Le moindre aléa de tirage, un léger vrillage, un câble légèrement plus épais que prévu, et c’est bloqué. Passez au 25 mm.
Erreur n°5 — Mélanger courants forts et courants faibles. On vient de le voir. Les conséquences vont du réseau lent à l’installation non conforme lors d’un diagnostic électrique immobilier.
Nombre de fils dans une gaine : le résidentiel courant
Voici les configurations que l’on retrouve sur la quasi-totalité des chantiers résidentiels. La colonne Gaine minimale indique le plus petit diamètre acceptable — pas le diamètre recommandé :
| Circuit | Nombre de fils | Section | Gaine minimale |
|---|---|---|---|
| Éclairage | 3 fils (Ph + N + T) | 1,5 mm² | ICTA 16 mm |
| Prises 16 A et 20 A | 3 fils (Ph + N + T) | 2,5 mm² | ICTA 20 mm |
| Circuit spécialisé (four, lave-linge) | 3 fils | 2,5 à 6 mm² | ICTA 20 à 25 mm |
| Deux circuits regroupés (éclairage + prises) | 6 fils | mixte | ICTA 25 mm |
| Liaison compteur-tableau | Multiple | Variable | Selon calcul |
Choisir le diamètre de gaine en fonction des câbles : ce que ça change dans la pratique
Un diamètre de gaine bien choisi, ça se rembourse dès la première modification de circuit. Prendre une gaine de 25 mm là où le calcul autorise le 20, c’est quelques centimes de plus au mètre. C’est surtout une installation adaptée à une rénovation électrique complète dans dix ans, sans reprendre la maçonnerie.
Vérifiez le diamètre de vos gaines existantes avant tout ajout de circuit. Si vous êtes à la limite, anticipez un agrandissement avant d’enfouir.
Données normatives issues de la NF C 15-100, édition publiée le 23 août 2024 par l’AFNOR. Seule version applicable aux installations neuves et rénovées depuis septembre 2025 (fin de la période de coexistence avec la version 2002).
