📌L’essentiel à retenir : Le différentiel triphasé est en réalité un dispositif tétrapolaire (4 pôles = 3 phases + neutre). Il protège les personnes contre les fuites de courant dans une installation triphasée. Obligatoire dès que vous avez un appareil triphasé : borne IRVE 22 kW, cuisinière triphasée, poste à souder, machine-outil. En 2026, la NF C 15-100 impose un différentiel de type B pour les bornes de recharge triphasées et le type F pour les équipements avec variateur de vitesse monophasé (PAC, climatisation, pompe piscine).
Différentiel triphasé ou tétrapolaire : d’où vient la confusion ?
Après 20 ans de chantiers, j’ai souvent entendu des clients parler de « différentiel triphasé » alors qu’ils désignaient un modèle tétrapolaire. Rien de surprenant : dans le langage courant, « triphasé » désigne tout ce qui touche aux installations avec trois phases.
Mettons les choses au clair.
Le système triphasé désigne une alimentation composée de trois phases (L1, L2, L3). Ces trois conducteurs transportent chacun un courant alternatif déphasé de 120°. Résultat : une puissance disponible bien supérieure au monophasé.
Le terme tétrapolaire, ou 4P, fait référence au nombre de pôles du dispositif de protection. Quatre pôles, soit les trois phases plus le neutre. Le montage habituel pour protéger une installation triphasée domestique ou tertiaire en France.
Un différentiel dit « triphasé » (3P) ne surveille que les trois phases, sans le neutre. Ça existe, mais c’est rare. Réservé aux applications industrielles où le neutre n’est pas distribué.
💡 Conseil de chantier : Quand un client me demandait un « différentiel triphasé », je lui montrais systématiquement un modèle tétrapolaire. Dans 95 % des cas, c’était ce dont il avait besoin. Les vrais différentiels 3P sans neutre, j’en ai installé peut-être deux par an. Toujours sur des machines industrielles spécifiques.
Interrupteur différentiel vs disjoncteur différentiel : quelle différence ?
Beaucoup les confondent. À tort.
| Caractéristique | Interrupteur différentiel | Disjoncteur différentiel |
|---|---|---|
| Protection des personnes | Oui (fuites de courant) | Oui (fuites de courant) |
| Protection des biens | Non | Oui (surcharges et courts-circuits) |
| Position dans le tableau | En tête de rangée | Sur un circuit spécifique |
| Prix indicatif (tétra 40A 30mA type A) | 100 € à 150 € | 150 € à 300 € |
| Encombrement | 4 modules | 4 à 7 modules |
L’interrupteur différentiel, souvent appelé inter diff, détecte uniquement les fuites de courant vers la terre. Il protège les personnes contre l’électrocution. Par contre, il ne protège pas contre les surcharges ni les courts-circuits. D’où la nécessité de l’associer à des disjoncteurs divisionnaires en aval.
Le disjoncteur différentiel cumule les deux fonctions : protection différentielle et protection magnétothermique (contre les surcharges et les courts-circuits). Un seul appareil fait le travail de deux.
Dans les maisons, on utilise surtout des interrupteurs différentiels en tête de rangée, associés à plusieurs disjoncteurs divisionnaires. Moins cher, et meilleure sélectivité : en cas de surcharge ou court-circuit, seul le disjoncteur du circuit concerné saute. En cas de fuite à la terre, c’est l’interrupteur différentiel qui coupe — donc toute la rangée. D’où l’intérêt d’avoir plusieurs rangées avec chacune son différentiel plutôt qu’un seul en tête de tableau.
Les disjoncteurs différentiels ? Plutôt réservés aux circuits critiques (congélateur, alarme) ou aux tableaux divisionnaires éloignés.
Quand installer un différentiel triphasé (tétrapolaire) ?
Tout dépend de votre situation : le type d’alimentation et la nature des équipements raccordés.
Si vous êtes alimenté en triphasé
Si votre compteur délivre du triphasé (trois phases + neutre), un différentiel triphasé s’impose dans les cas suivants.
Vous avez au moins un appareil fonctionnant en triphasé
C’est l’obligation principale. Dès qu’un équipement consomme les trois phases simultanément, il doit être protégé par un différentiel triphasé.
Voici les plus courants.
- Pompe à chaleur triphasée — type A tétra minimum, type F tétra recommandé
- Borne de recharge triphasée — type B obligatoire, ou type A/F avec DD-CDC intégré
- Cuisinière ou plaque de cuisson triphasée
- Chauffe-eau triphasé
- Poste à souder triphasé
- Machines-outils (tour, fraiseuse, scie à ruban)
- Moteur de portail ou de volet roulant triphasé
Vous souhaitez équilibrer vos phases sur un seul différentiel triphasé
En rénovation, certains électriciens placent un inter diff tétrapolaire 4P en tête de tableau, puis répartissent les trois phases sur les rangées en aval. Conforme à la norme. Le hic : si ça déclenche, toute l’installation est coupée.
Triphasé mais sans appareil triphasé
Cas classique dans les maisons anciennes. Alimentation triphasée « historique » alors que tous les équipements fonctionnent en monophasé. Vous avez le choix.
Trois interrupteurs différentiels bipolaires
Vous répartissez vos circuits sur trois rangées. Chacune alimentée par une phase différente, protégée par un interrupteur différentiel bipolaire classique. Meilleure sélectivité, pas besoin de tétrapolaire.
Un différentiel triphasé en tête
Un seul différentiel triphasé alimente les trois phases. Plus simple à câbler, moins sélectif.
⚠️ Attention : Dans les deux cas, si le disjoncteur de branchement (AGCP, l’Appareil Général de Commande et de Protection) est situé à plusieurs mètres du tableau, prévoyez un dispositif de coupure générale au tableau. Un interrupteur-sectionneur tétrapolaire fait l’affaire.
💡 Conseil de chantier : Sur le terrain, j’ai constaté que beaucoup de clients ignoraient cette possibilité. Quand ils n’avaient aucun appareil triphasé, je leur suggérais de passer en monophasé. Tableau simplifié, abonnement moins cher, fini les problèmes de déséquilibre de phases. J’ai accompagné pas mal de clients dans cette démarche au fil des années. Enedis modifiait le branchement sans frais dans la plupart des cas.
Les types de différentiels : AC, A, F et B
La norme NF C 15-100 distingue plusieurs types de DDR (Dispositifs Différentiels à courant Résiduel) selon les courants de défaut qu’ils détectent. Ces types s’appliquent aussi bien aux modèles bipolaires qu’aux différentiels triphasés. Depuis la mise à jour d’août 2024, applicable en septembre 2025, les règles se sont durcies.
Le type AC
Le différentiel de type AC détecte les courants de défaut alternatifs sinusoïdaux. Modèle standard, adapté aux circuits classiques : éclairage, prises de courant, radiateurs à fil pilote.
Le type A
Le différentiel de type A détecte les courants alternatifs sinusoïdaux et les courants continus pulsés. Obligatoire pour les circuits alimentant des équipements avec électronique de puissance.
- Lave-linge et lave-vaisselle
- Plaques de cuisson à induction
- Prises de recharge pour véhicules électriques (en monophasé, minimum requis)
Le type F
Le différentiel de type F, anciennement type Hi, Hpi ou Si selon les fabricants, résiste mieux aux coupures sans raison apparente. Depuis septembre 2025, la NF C 15-100-1 l’impose pour les circuits alimentant des équipements avec variateur de vitesse monophasé.
- Pompes à chaleur monophasées
- Climatiseurs monophasés
- Pompes de piscine
Pour les bornes de recharge IRVE monophasées, le type F reste recommandé (le type A suffit au minimum, mais le type F évite que ça saute sans arrêt). Dans tous les cas, un dispositif DD-CDC 6 mA est requis — souvent intégré à la borne elle-même.
Plus cher qu’un type A, mais il évite les coupures à répétition causées par les composantes haute fréquence des variateurs.
Le type B
Le différentiel de type B détecte tous les courants de défaut : alternatifs, pulsés et continus lisses. Le plus complet. Et le plus cher. C’est le différentiel triphasé par excellence pour les bornes de recharge.
La norme NF C 15-100-7-722 l’exige pour les bornes de recharge triphasées. Pour tout savoir sur la protection d’une borne de recharge, consultez mon guide dédié. Alternative autorisée : un différentiel de type A ou F associé à un DD-CDC (Dispositif de Détection de Courant Continu, seuil 6 mA) intégré à la borne.
| Type | Courants détectés | Applications typiques | Prix indicatif (tétra 40A) |
|---|---|---|---|
| AC | Alternatif sinusoïdal | Éclairage, prises standards | 80 € à 120 € |
| A | AC + continu pulsé | Lave-linge, plaques induction | 100 € à 150 € |
| F | AC + pulsé + HF | PAC, clim, piscine (imposé) / IRVE mono (recommandé) | 130 € à 200 € |
| B | Tous (AC + pulsé + continu lisse) | IRVE triphasé | 250 € à 400 € |
Prix TTC de mars 2026, indicatifs, variables selon marques et distributeurs. Un différentiel 30mA triphasé type A reste le choix standard pour les installations résidentielles.
💡 Conseil de chantier : Ce que mes années de métier m’ont appris : pour les pompes à chaleur et les bornes de recharge monophasées, le type F évitait bien des ennuis. Quelques dizaines d’euros de plus, mais fini les appels du dimanche soir : « Mon différentiel a encore sauté sans raison ! » Avec un type A, j’ai vécu cette situation plusieurs fois. Depuis que je posais du type F sur ces circuits, plus de problème.
Installation triphasée et norme NF C 15-100 : ce qui change en 2026
La version 2024 de la norme NF C 15-100, applicable depuis le 1er septembre 2025, a introduit plusieurs changements importants.
Exigences pour les bornes de recharge
La partie NF C 15-100-7-722 encadre les infrastructures de recharge.
| Configuration | Protection différentielle exigée |
|---|---|
| Borne monophasée | Type A ou F + DD-CDC 6 mA (souvent intégré à la borne) |
| Borne triphasée | Type B obligatoire ou type A/F + DD-CDC 6 mA |
| Prise renforcée (Green’up) | Type A minimum |
Chaque borne doit avoir son circuit dédié. Pas question d’y raccorder autre chose. Le différentiel triphasé doit lui aussi être dédié : interdit de regrouper une borne IRVE avec d’autres circuits sous le même interrupteur différentiel. Le Consuel vérifie ce point lors de l’attestation de conformité.
⚠️ Attention : Le crédit d’impôt pour l’installation de bornes de recharge a pris fin au 31 décembre 2025. En 2026, restent les aides locales et certains programmes comme ADVENIR pour les copropriétés.
Différentiels de type F élargis
Les différentiels de type F sont désormais imposés par la NF C 15-100-1 pour les équipements monophasés avec variateur de vitesse intégré.
- Pompes à chaleur monophasées
- Climatiseurs monophasés
- Pompes de piscine
Pour les piscines, le tableau électrique dédié impose des règles spécifiques. Résultat : moins de coupures à répétition sur ces équipements.
Comment choisir le calibre d’un différentiel triphasé ?
Le calibre, en ampères, détermine l’intensité maximale que le différentiel supporte en continu sans chauffer. Calibres courants en tétrapolaire : 25 A, 40 A, 63 A et 80 A.
Règle de base
Le calibre de l’interrupteur différentiel doit être supérieur ou égal au calibre du dispositif de protection situé en amont (disjoncteur de branchement ou disjoncteur de protection de ligne).
Exception importante : En présence de panneaux photovoltaïques ou de batteries, le calibre doit dépasser la somme du courant du disjoncteur de branchement et du courant du générateur. Par exemple : disjoncteur 45 A + onduleur 25 A = différentiel triphasé 63 A minimum.
Méthode de calcul simplifiée
Pour un différentiel protégeant plusieurs circuits, additionnez les calibres des disjoncteurs en aval avec les coefficients de simultanéité suivants.
| Type de circuit | Coefficient |
|---|---|
| Chauffage électrique, chauffe-eau | 1 (100 %) |
| Prises de courant, éclairage | 0,5 (50 %) |
| Plaques de cuisson > 4,6 kW | 1 (100 %) |
| Lave-linge, lave-vaisselle | 0,5 (50 %) |
Un différentiel triphasé 40A protège un circuit de chauffage de 20 A, une plaque de cuisson de 32 A et deux circuits prises de 16 A.
Calcul : (20 × 1) + (32 × 1) + (16 × 0,5) + (16 × 0,5) = 20 + 32 + 8 + 8 = 68 A
Prenez un différentiel triphasé 80A.
⚠️ Attention : Les bornes IRVE nécessitent un différentiel dédié. Ne les incluez pas dans ce calcul. Une borne 32 A aura son propre différentiel 40 A minimum.
Calibres recommandés par application
| Application | Calibre conseillé |
|---|---|
| Rangée standard (prises, éclairage) | 40 A ou 63 A |
| Circuit pompe à chaleur | 40 A |
| Circuit borne IRVE 7,4 kW mono (32 A) | 40 A minimum |
| Circuit borne IRVE 22 kW triphasé | 40 A ou 63 A |
| Tête de tableau triphasé | 63 A ou 80 A |

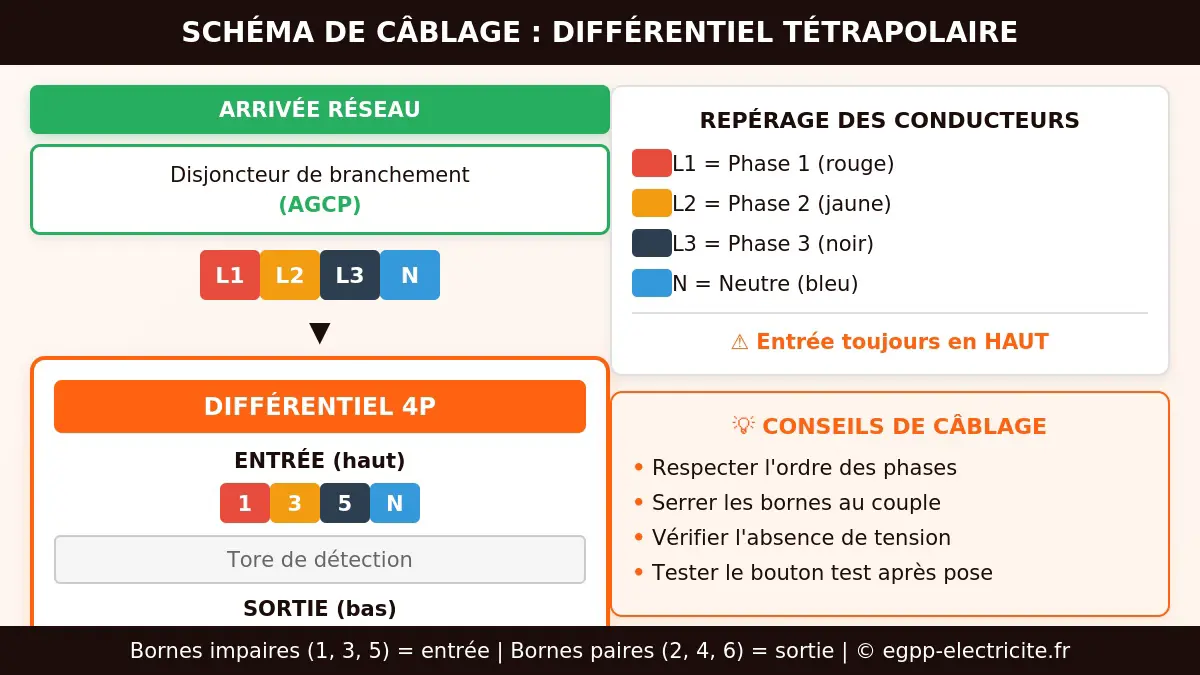

Schéma de câblage : différentiel tétrapolaire dans un tableau triphasé
Le raccordement d’un différentiel triphasé (tétrapolaire) suit une logique précise. Voici les étapes pour un câblage conforme.
Arrivée de l’alimentation
Les quatre conducteurs (L1, L2, L3, N) arrivent du disjoncteur de branchement ou de l’interrupteur-sectionneur de tête. Ils se raccordent sur les bornes supérieures du différentiel en respectant le repérage.
- L1 (phase 1) vers borne repérée « 1 » ou « L1 »
- L2 (phase 2) vers borne repérée « 3 » ou « L2 »
- L3 (phase 3) vers borne repérée « 5 » ou « L3 »
- N (neutre) vers borne repérée « N »
Sortie vers les disjoncteurs
Les bornes inférieures (2, 4, 6, N) alimentent les disjoncteurs divisionnaires via des peignes (barres de connexion métalliques reliant plusieurs modules) ou des câbles souples.
Tous les circuits en triphasé
Si vous alimentez uniquement des disjoncteurs tétrapolaires pour machines triphasées, chaque disjoncteur reçoit les trois phases et le neutre depuis le différentiel triphasé.
Répartition des phases sur circuits monophasés
Le cas le plus courant en résidentiel triphasé. Vous répartissez les phases sur différents disjoncteurs bipolaires pour équilibrer la charge.
Voici un exemple de répartition.
- Circuits éclairage et prises chambre 1 sur phase L1
- Circuits cuisine et prises chambre 2 sur phase L2
- Circuits salle de bain et garage sur phase L3
Le neutre reste commun à tous les circuits.
💡 Conseil de chantier : Sur le terrain, j’ai toujours utilisé des repères colorés sur les peignes. Rouge pour L1, jaune pour L2, noir pour L3. En intervention ultérieure, on voyait l’équilibrage d’un coup d’œil. Ce petit truc m’a fait gagner un temps fou lors des dépannages.
Prix et marques : que choisir en 2026 ?
Le marché des différentiels triphasés est dominé par trois fabricants français : Legrand, Schneider Electric et Hager. D’autres marques (ABB, Siemens, IMO) proposent des produits de qualité à des tarifs souvent plus bas.
Fourchettes de prix constatées en mars 2026
| Type | Calibre | Legrand | Schneider | Hager | Marques alternatives |
|---|---|---|---|---|---|
| AC 30mA | 40 A | 90 à 120 € | 85 à 115 € | 80 à 110 € | 50 à 70 € |
| A 30mA | 40 A | 110 à 140 € | 100 à 130 € | 95 à 125 € | 60 à 85 € |
| A 30mA | 63 A | 130 à 170 € | 120 à 160 € | 115 à 150 € | 75 à 100 € |
| F 30mA | 40 A | 140 à 180 € | 130 à 170 € | 125 à 160 € | 90 à 120 € |
| B 30mA | 40 A | 280 à 350 € | 260 à 330 € | 250 à 320 € | 180 à 250 € |
Prix TTC, indicatifs.
Comment choisir ?
Les écarts de prix entre grandes marques reflètent surtout le positionnement commercial. Côté sécurité, tous ces produits répondent aux mêmes normes européennes. Un différentiel triphasé Legrand à 140 € protège aussi bien qu’un Hager à 125 €.
Ma recommandation : gardez une cohérence de marque dans votre tableau. Les systèmes de connexion (peignes, borniers) sont prévus pour fonctionner ensemble. Mélanger Legrand et Schneider, c’est possible, mais le câblage et la maintenance deviennent plus compliqués.
Pour les tableaux divisionnaires ou les installations secondaires (atelier, dépendance), les marques alternatives offrent un excellent rapport qualité-prix. La sécurité reste la même.
Erreurs fréquentes à éviter
Au fil de ma carrière, j’ai vu et revu les mêmes erreurs sur les installations triphasées.
Confondre triphasé et tétrapolaire
Un différentiel 3P (triphasé pur, sans neutre) ne convient pas à une installation domestique standard. En France, le réseau distribue toujours le neutre avec les trois phases. Vérifiez que votre différentiel est bien 4P ou 3P+N.
Sous-dimensionner le calibre
Un différentiel triphasé 40 A qui alimente des circuits totalisant 60 A en simultané va chauffer. Il vieillira trop vite et finira par sauter sans raison. Respectez la règle de calcul avec les coefficients de simultanéité.
Oublier le dispositif de coupure générale
Vous utilisez trois interrupteurs différentiels bipolaires (un par phase) au lieu d’un différentiel triphasé ? Prévoyez une coupure générale. Un interrupteur-sectionneur ou un disjoncteur de branchement accessible doit permettre de couper toute l’installation d’un seul geste.
Installer du type A sur une PAC ou une climatisation
Le type A n’est plus conforme depuis septembre 2025 pour les équipements avec variateur de vitesse. La NF C 15-100-1 impose le type F pour les pompes à chaleur, climatiseurs et pompes de piscine monophasés. Au-delà de la conformité, le type F évite les coupures à répétition causées par les composantes haute fréquence.
Négliger l’équilibrage des phases
Une installation triphasée mal équilibrée surconsomme. Elle fait sauter le disjoncteur de branchement sur une phase saturée. Elle peut aussi griller les équipements sensibles. Répartissez les circuits de manière équilibrée.
Conclusion
Trois questions pour choisir votre différentiel.
Avez-vous des équipements triphasés ? Si oui, différentiel triphasé obligatoire.
Quels équipements protégez-vous ? PAC, climatisation, pompe piscine : type F imposé en monophasé. IRVE : type A ou F + DD-CDC 6 mA en monophasé, type B en triphasé.
Quel calibre ? Calculez la somme des courants avec les coefficients de simultanéité.
La norme NF C 15-100 version 2024 a durci ces exigences. Le type B s’impose désormais pour toutes les bornes de recharge triphasées.
Vous rénovez ou créez une installation triphasée ? Faites appel à un bon électricien pour vérifier tout ça. Les quelques centaines d’euros investis dans des protections adaptées vous éviteront bien des tracas : coupures à répétition, matériel qui vieillit trop vite, et surtout risques pour votre sécurité.
FAQ : vos questions sur le différentiel triphasé
Sources : NF C 15-100 (version août 2024), NF C 15-100-7-722, guides techniques Legrand, Schneider Electric et Hager.
