📌 L’essentiel à retenir :
La gaine ICTA est le standard pour l’intérieur (encastrée ou apparente).
La gaine TPC est le choix principal pour les installations enterrées en extérieur.
Le tube IRL convient aux montages apparents dans les pièces techniques.
Chaque type répond à des contraintes précises de la norme NF C 15-100.
À quoi sert une gaine électrique ?
Chaque année, des centaines d’installations sont refusées par le Consuel à cause d’un mauvais choix de gaine. Une gaine TPC utilisée à l’intérieur, une ICTA sous-dimensionnée, un grillage avertisseur oublié… En 20 ans de chantiers, j’ai vu ces erreurs revenir sans cesse. Pourtant, les règles sont claires.
Une gaine électrique protège les fils et câbles contre les chocs, l’humidité et les frottements. Elle isole aussi les conducteurs des matériaux environnants — ça évite les courts-circuits et les électrocutions.
La norme NF C 15-100 impose l’utilisation de gaines ou conduits dans toute installation électrique domestique. Les fils nus passés directement dans les cloisons ? Interdit. Question de sécurité et de maintenance.
💡 Conseil de chantier : Sur le terrain, j’ai constaté que beaucoup de bricoleurs confondent les différents types de gaines. Utiliser une TPC en intérieur, c’est un refus Consuel assuré. Prenez le temps de comprendre les spécificités de chaque modèle avant d’acheter.
Les gaines permettent aussi de remplacer ou d’ajouter des câbles sans casser les cloisons. Pratique quand l’installation doit évoluer.
Les différents types de gaines électriques
Plusieurs types de gaines coexistent sur le marché. Chacun a son usage.
La gaine ICTA : le standard pour l’intérieur

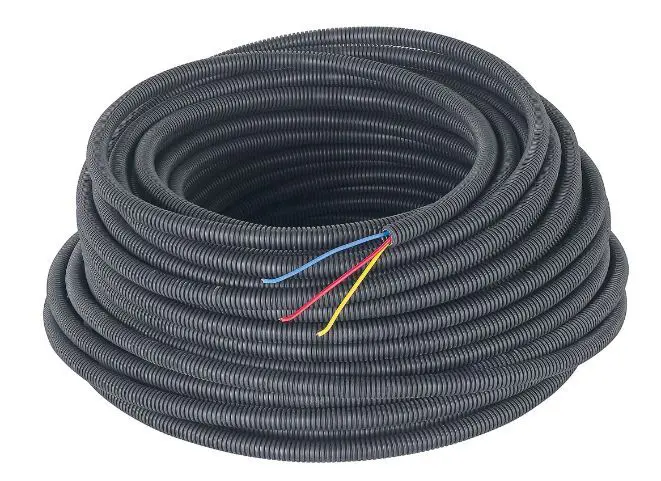

La gaine ICTA (Isolant Cintrable Transversalement Annelé) est la plus répandue dans les habitations. Structure annelée, très souple : elle épouse les angles et les courbes des cloisons.
Caractéristiques techniques :
| Critère | Spécification |
|---|---|
| Usage principal | Intérieur (encastré, apparent, noyé) |
| Diamètres disponibles | 16, 20, 25, 32 mm (courants) — 40, 50, 63 mm (moins fréquents) |
| Résistance au feu | Ignifugée (auto-extinguible) |
| Norme produit | NF EN 61386 |
La gaine ICTA existe en version nue (avec tire-fil) ou préfilée (câbles déjà insérés). La version préfilée fait gagner du temps sur les chantiers standardisés.
Code couleur des gaines ICTA :
- Vert : réservé aux courants faibles (télécom, réseau, TV)
- Gris, rouge, bleu, orange : courants forts (230 V)
💡 Conseil de chantier : Les gaines grises sont les plus courantes pour les circuits courant fort. Réservez les gaines vertes au réseau et à la téléphonie. Ça facilite le repérage quand on intervient des années plus tard.
La gaine TPC : pour les installations enterrées
La gaine TPC (Tube de Protection des Câbles) est conçue pour les réseaux souterrains. Robuste, elle résiste aux contraintes de l’enfouissement : écrasement, humidité, variations de température.
Caractéristiques techniques :
| Critère | Spécification |
|---|---|
| Usage principal | Extérieur enterré, fondations |
| Diamètres disponibles | 40 à 200 mm |
| Résistance UV | Oui |
| Norme produit | NF EN 61386-24 |
Attention : La gaine TPC est inflammable. La norme NF C 15-100 interdit son utilisation à l’intérieur des bâtiments d’habitation. Point final.
Code couleur des gaines TPC (normé) :
- Rouge : courant fort (électricité 230 V / 400 V)
- Vert : courant faible (télécom, fibre, téléphone)
- Bleu : eau
- Jaune : gaz
Le code couleur de la gaine TPC n’est pas une simple convention. Il permet aux futurs intervenants d’identifier immédiatement la nature du réseau enterré. Un terrassier qui tombe sur une gaine rouge sait qu’il doit redoubler de prudence.
Le tube IRL : pour les montages apparents

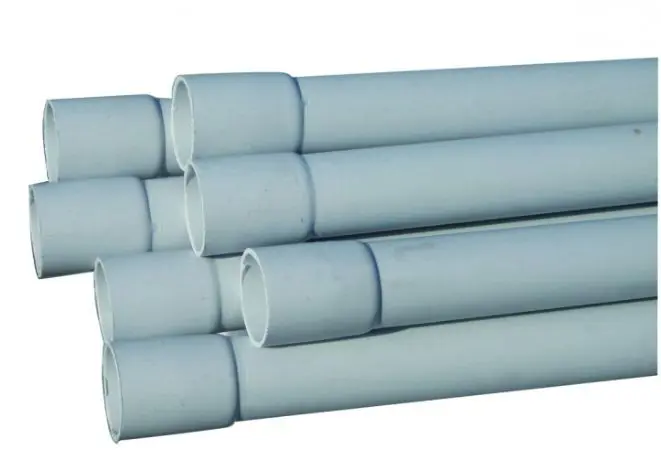

Le tube IRL (Isolant Rigide Lisse), anciennement appelé IRO, est un conduit semi-rigide en PVC. Il convient aux installations apparentes dans les pièces techniques : garage, cave, atelier, buanderie.
Le tube IRL se coupe facilement et se raccorde avec des accessoires standardisés : manchons, coudes à 90°, tés, boîtes de dérivation. Son aspect lisse et sa rigidité offrent une finition plus soignée que la gaine ICTA en apparent.
Caractéristiques techniques :
| Critère | Spécification |
|---|---|
| Usage principal | Apparent intérieur |
| Matériau | PVC semi-rigide |
| Fixation | Colliers, attaches murales |
| Esthétique | Finition propre et rectiligne |
💡 Conseil de chantier : Dans un garage, privilégiez le tube IRL plutôt que la gaine ICTA apparente. Le rendu est nettement plus propre, la différence saute aux yeux.
La gaine ICA : une variante de l’ICTA

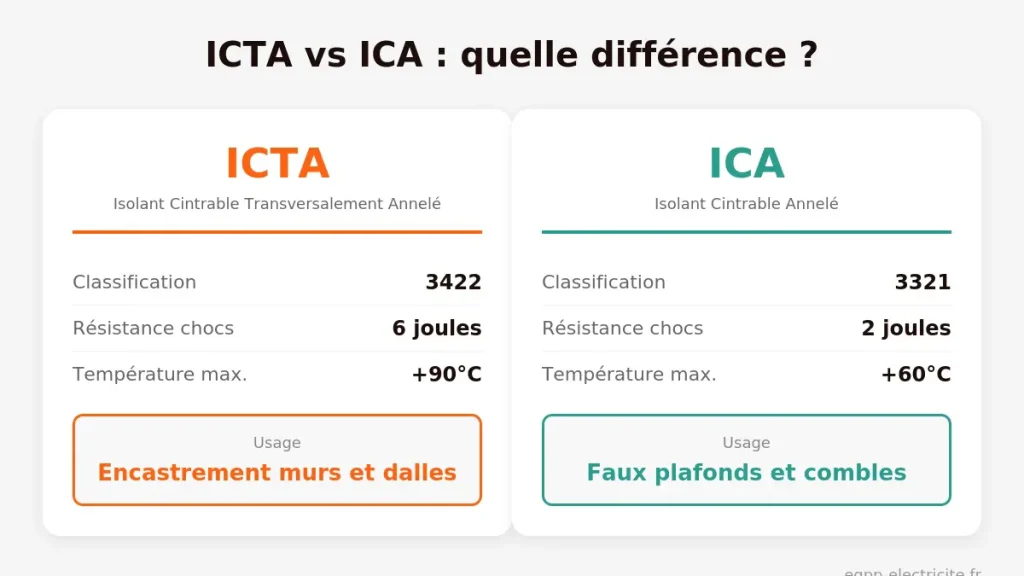

La gaine ICA (Isolant Cintrable Annelé) ressemble à l’ICTA, mais elle offre une résistance moindre. Elle n’est pas transversalement élastique. Son utilisation est plus restreinte.
La principale différence : pour une gaine ICA, les câbles ne doivent jamais occuper plus d’un tiers de la section intérieure, même si les fils sont passés avant la pose. Pour l’ICTA, cette contrainte ne s’applique que si les conducteurs sont passés après.
En pratique, la gaine ICTA a largement supplanté l’ICA sur les chantiers résidentiels. Elle offre plus de polyvalence pour un coût équivalent.
La gaine préfilée : gain de temps assuré
La gaine préfilée est une gaine ICTA livrée avec les conducteurs déjà insérés. Elle se décline en configurations standard : 3 fils de 1,5 mm² pour l’éclairage, 3 fils de 2,5 mm² pour les prises.
Avantages :
– Gros gain de temps sur le chantier
– Pas besoin de tirer les fils
– Pas de risque d’abîmer l’isolant des fils
Limites :
– Configurations prédéfinies (pas de personnalisation)
– Prix légèrement supérieur à la gaine nue
– Difficile à trouver pour les sections atypiques
Pour une installation standard (circuits éclairage et prises classiques), la gaine préfilée fait l’affaire. Pour des configurations complexes ou des sections spécifiques, passez à la gaine nue.
Comment choisir le bon diamètre de gaine ?
Le choix du diamètre dépend du nombre de conducteurs et de leur section. Il varie aussi selon le type de gaine électrique utilisé.
La règle du tiers
Cette règle existe toujours dans la NF C 15-100 (article 521.6.5), mais elle ne s’applique que si les conducteurs sont passés après la pose de la gaine. Pour les gaines préfilées ou les fils passés avant encastrement, elle ne s’applique pas. J’ai toujours appliqué cette règle, jamais eu à le regretter :
- Le tirage des fils se fait sans forcer
- On peut ajouter des conducteurs plus tard
- L’air circule et les câbles chauffent moins

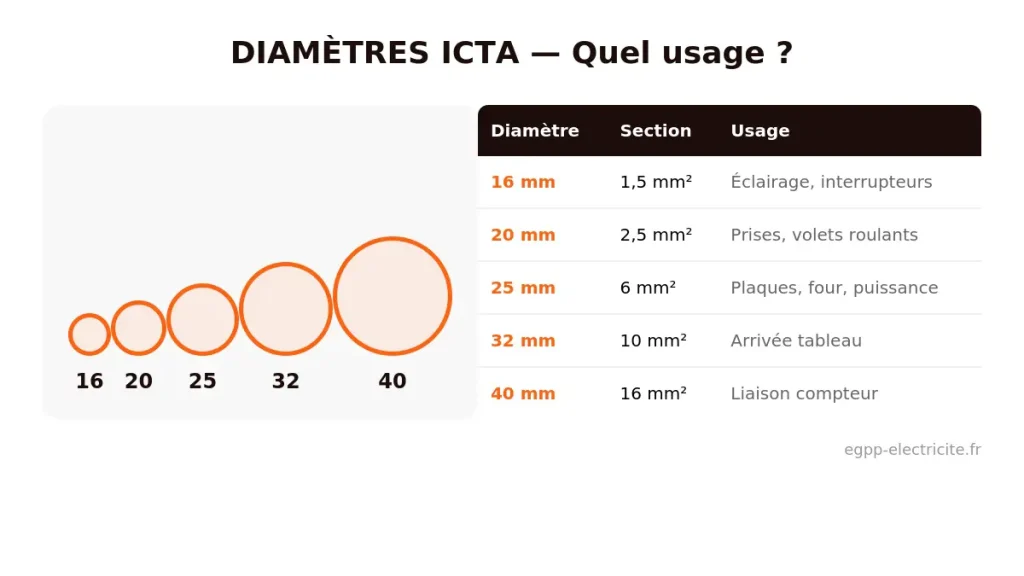

Tableau de correspondance diamètre / usage
| Diamètre gaine | Usage recommandé | Section câbles |
|---|---|---|
| 16 mm | Circuit éclairage simple | 2 à 3 fils de 1,5 mm² |
| 20 mm | Circuit prises standard | 3 fils de 2,5 mm² |
| 25 mm | Circuits multiples ou trajets complexes | Jusqu’à 5 fils de 2,5 mm² |
| 32 mm | Arrivée au tableau, circuits puissants | 3 fils de 6 mm² ou plus |
💡 Conseil de chantier : En cas de doute, prenez le diamètre supérieur. La différence de prix est minime. Devoir refaire un passage de gaine parce que les fils ne passent pas, ça fait perdre un temps fou.
Calcul de la section nécessaire
Additionnez les sections totales de tous les conducteurs (isolant compris). Les câbles ne doivent pas occuper plus d’un tiers de la section intérieure de la gaine.
Exemple : Pour un circuit de prises avec 3 fils de 2,5 mm², la section totale avec isolant avoisine 35 mm². Une gaine ICTA 20 mm offre environ 52 mm² de section utilisable (un tiers de sa section intérieure de 154 mm²). 35 < 52 : ça passe.
Les règles de pose à respecter
La mise en œuvre varie selon le type de pose et le type de gaine électrique choisi.
Pose encastrée
C’est la configuration la plus courante dans les constructions neuves. Les gaines ICTA sont noyées dans les cloisons, les doublages ou les dalles béton.
Points de vigilance :
- Les saignées ne doivent pas compromettre la solidité des murs
- Les boîtes de connexion (DCL) sont obligatoires pour les points d’éclairage
- Les gaines doivent rester accessibles à leurs extrémités
Pose apparente
Dans les pièces techniques (garage, cave), les tubes IRL ou les gaines ICTA peuvent rester visibles. La fixation doit être soignée et régulière.
Règles de pose :
- Tracés horizontaux ou verticaux uniquement (jamais en diagonale)
- Fixation tous les 40 cm en horizontal, 80 cm en vertical
- Raccords avec accessoires normalisés
Pose enterrée
Les installations extérieures enterrées obéissent à des règles strictes. La norme NF C 15-100 encadre précisément les profondeurs et les protections. C’est sur ce type de pose que j’ai vu le plus d’erreurs.
Profondeurs d’enfouissement :
| Type de terrain | Profondeur minimale |
|---|---|
| Zone piétonnière (jardin) | 50 cm minimum |
| Voie carrossable | 85 cm minimum |
Procédure de pose :
- Creuser une tranchée en V (évite les éboulements)
- Déposer un lit de sable de 10 cm au fond
- Poser la gaine TPC rouge avec les câbles
- Recouvrir de 10 cm de sable
- Ajouter 10 à 20 cm de terre
- Poser le grillage avertisseur rouge
- Remblayer jusqu’à la surface
Le grillage avertisseur doit se situer à 20 à 30 cm au-dessus de la gaine. Il signale la présence du réseau électrique aux futurs intervenants. Sa couleur rouge est normée pour l’électricité.
💡 Conseil de chantier : N’économisez jamais sur le grillage avertisseur. J’ai vu les dégâts d’un coup de pelle dans un câble enterré non signalé. Quelques euros peuvent éviter un accident grave.
Comprendre les marquages des gaines
Chaque gaine électrique porte des inscriptions sur son revêtement. Ces marquages indiquent ses caractéristiques techniques selon la norme NF EN 61386.
Les quatre chiffres de classification
Les gaines sont classifiées par quatre chiffres (exemple : 3422). Chaque chiffre correspond à une propriété spécifique :
| Position | Propriété | Échelle |
|---|---|---|
| 1er chiffre | Résistance à l’écrasement | 1 (125 N) à 5 (4000 N) |
| 2e chiffre | Résistance aux chocs | 1 (0,5 J) à 5 (20 J) |
| 3e chiffre | Température minimale d’utilisation | 1 (+5°C), 2 (-5°C), 3 (-15°C), 4 (-25°C), 5 (-45°C) |
| 4e chiffre | Température maximale d’utilisation | 1 (60°C), 2 (90°C), 3 (105°C), 4 (120°C), 5 (150°C) |
Exemple concret : Une gaine ICTA 3422 offre une résistance moyenne à l’écrasement (3 = 750 N), une bonne résistance aux chocs (4 = 6 J), fonctionne jusqu’à -5°C (2) et supporte +90°C (2). C’est le standard pour les installations résidentielles.
Plus les chiffres sont élevés, plus la gaine est performante. Pour du domestique, une 3421 ou 3422 suffit.
Les autres marquages
Vous trouverez également sur les gaines :
- Le nom du fabricant ou sa marque
- Le diamètre nominal (16, 20, 25, 32 mm pour les plus courants — 40, 50, 63 mm existent aussi)
- Le marquage métrique (graduation tous les mètres)
- La mention « ICTA » ou le code produit (3422, 3321, etc.)
- Le marquage NF ou CE attestant la conformité
💡 Conseil de chantier : Le marquage métrique est très pratique pour couper les gaines à la bonne longueur. Plus besoin de mètre ruban pour les tronçons standards.
Les accessoires indispensables
Une installation soignée nécessite des accessoires adaptés.
Pour les gaines ICTA
- Tire-fil (aiguille) : Généralement intégré à la gaine. Permet de tirer les conducteurs sur toute la longueur.
- Embouts de gaine : Protègent les extrémités et évitent l’entrée de poussière ou d’humidité.
- Boîtes d’encastrement : Accueillent les prises et interrupteurs en bout de gaine.
- Boîtes DCL : Obligatoires pour les points d’éclairage en pose encastrée.
- Lubrifiant de tirage : Facilite le passage des fils dans les gaines longues ou sinueuses.
Pour les tubes IRL
- Manchons : Raccordent deux tubes bout à bout.
- Coudes à 90° : Permettent les changements de direction.
- Tés : Créent des dérivations à angle droit.
- Colliers de fixation : Maintiennent le tube contre le mur (tous les 40 cm en horizontal, 80 cm en vertical).
- Boîtes de dérivation apparentes : Hébergent les connexions entre circuits.
Pour les gaines TPC
- Manchons de raccordement : Assurent la continuité étanche entre deux tronçons.
- Bouchons d’extrémité : Obturent les gaines en attente.
- Grillage avertisseur rouge : Signale la présence du réseau enterré (obligatoire).
- Aiguille de tirage renforcée : Plus solide que le tire-fil ICTA pour les longues distances.
Gaine ICTA ou TPC : quelle différence ?
Cette question revient tout le temps. Pour choisir le bon type de gaine, ma réponse tient en un mot : l’usage. Intérieur ou extérieur ?
| Critère | Gaine ICTA | Gaine TPC |
|---|---|---|
| Usage principal | Intérieur | Extérieur enterré |
| Résistance au feu | Ignifugée (OK intérieur) | Inflammable (interdit intérieur) |
| Diamètres | 16 à 63 mm | 40 à 200 mm |
| Souplesse | Très souple | Semi-rigide |
| Prix au mètre (nue) | 0,25 à 0,55 € | 1 à 2,50 € |
| Équipement | Tire-fil intégré | Aiguille plastique solide |
Règle simple : Intérieur = ICTA. Extérieur enterré = TPC.
Nuance : l’ICTA n’est pas interdite en extérieur enterré, mais elle vieillit mal (sensible au gel et à la chaleur). Pour les courtes distances et les petits diamètres (jusqu’à 32 mm), elle peut convenir. Au-delà, la TPC s’impose : plus résistante mécaniquement, et son aiguille plastique facilite le tirage sur plusieurs dizaines de mètres.
Les erreurs à éviter
Avec le recul, j’ai vu les mêmes erreurs se répéter. La plupart viennent d’une méconnaissance des types de gaines électriques ou d’une volonté d’économiser quelques euros.
Erreur n°1 : utiliser une gaine TPC à l’intérieur
C’est l’erreur la plus grave. La gaine TPC est inflammable. En cas d’incendie, elle propage les flammes au lieu de les contenir. Le Consuel refuse les installations présentant ce défaut.
Erreur n°2 : surcharger les gaines
Forcer les fils dans une gaine trop étroite endommage leur isolant. Les risques de court-circuit augmentent. Le tirage devient pénible. Respectez la règle du tiers.
Erreur n°3 : mélanger courants forts et courants faibles
La norme interdit de faire cohabiter les circuits 230 V (courants forts) et les réseaux de communication (courants faibles) dans la même gaine. Les interférences perturbent les signaux (baisse de débit internet, parasites téléphoniques).
Erreur n°4 : négliger le grillage avertisseur
En extérieur enterré, le grillage avertisseur est obligatoire. Son absence expose à des risques d’accident lors de travaux ultérieurs. Il ne dispense pas de respecter les profondeurs réglementaires.
Erreur n°5 : oublier les boîtes de connexion
En pose encastrée, chaque point d’éclairage doit disposer d’une boîte de connexion avec DCL (Dispositif de Connexion Luminaire). Ça permet de changer un luminaire sans intervenir sur le câblage.
Prix et budget à prévoir
Les prix varient selon le type, le diamètre et le conditionnement.
| Type de gaine | Diamètre | Prix au mètre (HT) |
|---|---|---|
| ICTA nue | 16 mm | 0,25 à 0,35 € |
| ICTA nue | 20 mm | 0,30 à 0,45 € |
| ICTA nue | 25 mm | 0,40 à 0,55 € |
| ICTA préfilée 3G1,5 | 16 mm | 0,80 à 1,20 € |
| ICTA préfilée 3G2,5 | 20 mm | 1,20 à 1,60 € |
| TPC rouge | 40 mm | 1,00 à 1,50 € |
| TPC rouge | 63 mm | 1,50 à 2,50 € |
| Tube IRL | 20 mm | 0,50 à 0,80 € |
Prix constatés en mars 2026 — Ces tarifs sont indicatifs et peuvent varier selon les régions et les distributeurs.
Les gaines se vendent généralement en couronnes de 25, 50 ou 100 mètres. L’achat en grande longueur réduit le coût unitaire. Pour un petit chantier de rénovation, les couronnes de 25 mètres suffisent.
Ce qu’il faut retenir
Chaque type de gaine répond à un usage précis défini par la norme NF C 15-100. Pour résumer :
Gaine ICTA : le choix par défaut pour l’intérieur, encastré ou apparent. Ignifugée, souple, pas chère.
Gaine TPC : le standard pour les réseaux enterrés en extérieur. Rouge pour l’électricité, verte pour les télécoms. Jamais à l’intérieur.
Tube IRL : pour les montages apparents dans les pièces techniques. Finition propre.
Respectez la règle du tiers, choisissez le bon diamètre, et n’oubliez jamais le grillage avertisseur en extérieur. Votre installation sera conforme et sécurisée.
Prochaine étape : Avant d’acheter vos gaines, faites le tour de votre projet. Listez les circuits, mesurez les distances, repérez les passages intérieurs et extérieurs. Ça évite les mauvaises surprises.
